Opis
PRZEKRÓJ 25×25 mm
DŁUGOŚĆ 150 mm
PŁYTKA SNMG 1204rr
KĄT κr 45°
Specyfikacja techniczna noża tokarskiego PSDNN 25X25-12
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | PSDNN 25X25-12 |
| Wysokość trzonka (h) | 25 mm |
| Szerokość trzonka (b) | 25 mm |
| Długość całkowita (L) | 150 mm |
| Wysięg funkcjonalny (f) | 12,5 mm |
| Kąt przystawienia (κr) | 45° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — dźwignia/sworzeń (P) |
| Typ płytki | SNMG 1204rr |
| Kierunek skrawania | N — neutralny (obustronny) |
| Producent | Smoxh |

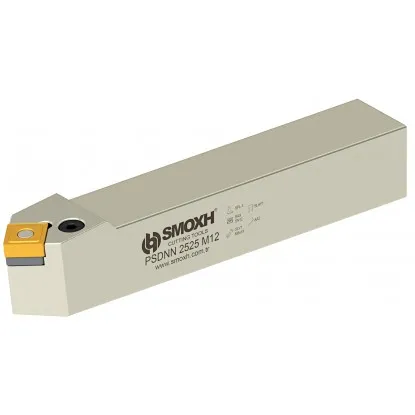

Nóż tokarski PSDNN 25X25-12 – do toczenia wzdłużnego i planowania
Nóż składany 25×25 mm na płytkę SNMG
Nóż tokarski PSDNN 25X25-12 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 25×25 mm i długości 150 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 45° umożliwia jednoczesne toczenie wzdłużne i planowanie pod kątem.
W systemie mocowania dźwigniowym (P) dźwignia dociska płytkę SNMG 1204rr przez jej otwór do ścianek gniazda. Negatywna geometria płytki kwadrat 90° z 8 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami SNMG 12 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia PSDNN noża tokarskiego PSDNN 25X25-12
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia PSDNN
P
MOCOWANIE
Dźwignia/sworzeń (P)
Mocowanie przez otwór w płytce — szybka wymiana
S
KSZTAŁT PŁYTKI
Kwadrat 90° 90°
Płytka SNMG — negatywna, dwustronna, 8 krawędzi (4 na stronę)
D
KĄT PRZYSTAWIENIA
κr = 45°
Toczenie wzdłużne + planowanie pod kątem 45°
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
N
KIERUNEK
Neutralny (N)
Praca w obu kierunkach — nóż obustronny
Trzonek: 25×25 mm · Płytka: SNMG 1204rr
Typowe zastosowania noża tokarskiego PSDNN 25X25-12
Operacje skrawania:
| ▸ | Toczenie wzdłużne z planowaniem — kąt 45° umożliwia jednoczesne skrawanie wzdłuż osi i planowanie czoła |
| ▸ | Obróbka zgrubna i średnia — negatywna geometria SNMG daje mocniejsze ostrze |
| ▸ | Fazowanie i stożki zewnętrzne — kąt 45° odpowiada fazie 45° |
| ▸ | Toczenie stopni i odsadzeń — obróbka powierzchni walcowych ze zmianą średnicy |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania PSDNN 25X25-12
Zawartość opakowania:
| ✓ | Korpus noża PSDNN 25X25-12 | 1 szt. |
| ✓ | Sworzeń i dźwignia mocująca | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca SNMG 1204rr (do dokupienia osobno) | — |
Kompatybilna płytka SNMG 1204rr
SNMG 1204rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka SNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 8 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego PSDNN 25X25-12
Instrukcja dla mocowania dźwigniowego (P)
Procedura wymiany płytki krok po kroku
1 Poluzuj dźwignię
Odkręć śrubę dźwigni 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź otwór na sworzeń
4 Dokręć dźwignię
Moment 1,5–2,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (8 krawędzi łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — PSDNN 25X25-12
Do tego noża pasują płytki SNMG 1204rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 45° umożliwia jednoczesne toczenie wzdłużne i planowanie pod kątem 45°. Sprawdza się przy obróbce faz, stożków i przejść między średnicami.
Płytka SNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 8 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
