Opis
PRZEKRÓJ 32×32 mm
DŁUGOŚĆ 170 mm
PŁYTKA DNMG 1506rr
KĄT κr 62,5°
Specyfikacja techniczna noża tokarskiego PDNNN 32X32 P15
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | PDNNN 32X32 P15 |
| Wysokość trzonka (h) | 32 mm |
| Szerokość trzonka (b) | 32 mm |
| Długość całkowita (L) | 170 mm |
| Wysięg funkcjonalny (f) | 16 mm |
| Kąt przystawienia (κr) | 62,5° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — dźwignia/sworzeń (P) |
| Typ płytki | DNMG 1506rr |
| Kierunek skrawania | N — neutralny (obustronny) |
| Producent | Smoxh |
Nóż tokarski PDNNN 32X32 P15 – do toczenia wzdłużnego i kopiowania
Nóż składany 32×32 mm na płytkę DNMG

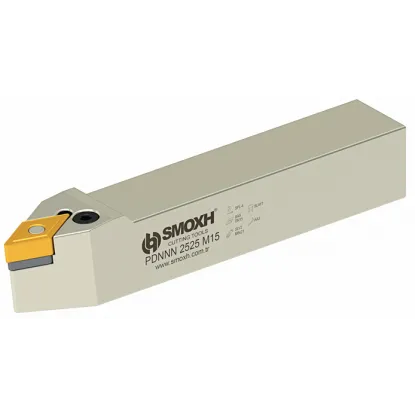

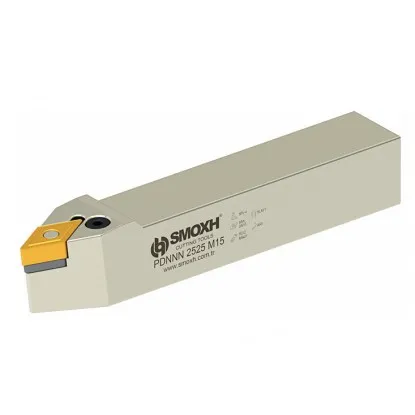

Nóż tokarski PDNNN 32X32 P15 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 32×32 mm i długości 170 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 62,5° umożliwia toczenie wzdłużne i profilowanie w obu kierunkach posuwu, z dobrym dostępem do obrabianej powierzchni.
W systemie mocowania dźwigniowym (P) dźwignia dociska płytkę DNMG 1506rr przez jej otwór do ścianek gniazda. Negatywna geometria płytki romb 55° z 4 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami DNMG 15 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia PDNNN noża tokarskiego PDNNN 32X32 P15
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia PDNNN
P
MOCOWANIE
Dźwignia/sworzeń (P)
Mocowanie przez otwór w płytce — szybka wymiana
D
KSZTAŁT PŁYTKI
Romb 55° 55°
Płytka DNMG — negatywna, dwustronna, 4 krawędzie (2 na stronę), dobry dostęp
N
KĄT PRZYSTAWIENIA
κr = 62,5°
Toczenie wzdłużne — specjalny kąt przystawienia
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
N
KIERUNEK
Neutralny (N)
Praca w obu kierunkach — nóż obustronny
Trzonek: 32×32 mm · Płytka: DNMG 1506rr
Typowe zastosowania noża tokarskiego PDNNN 32X32 P15
Operacje skrawania:
| ▸ | Toczenie wzdłużne z kopiowaniem — kąt 62,5° zapewnia dobry dostęp do profilu obrabianego detalu |
| ▸ | Obróbka zgrubna i średnia stali i żeliwa — negatywna geometria DNMG daje mocniejsze ostrze i 2× więcej krawędzi |
| ▸ | Toczenie stożków zewnętrznych — obróbka powierzchni stożkowych i profilowych |
| ▸ | Profilowanie i obróbka wgłębień — neutralne ustawienie płytki pozwala wjeżdżać w zagłębienia po skosie; kąt wjazdu ogranicza kształt płytki |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność |
W zestawie
Zawartość opakowania PDNNN 32X32 P15
Zawartość opakowania:
| ✓ | Korpus noża PDNNN 32X32 P15 | 1 szt. |
| ✓ | Sworzeń i dźwignia mocująca | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca DNMG 1506rr (do dokupienia osobno) | — |
Kompatybilna płytka DNMG 1506rr
DNMG 1506rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka DNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 4 krawędzie skrawające, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego PDNNN 32X32 P15
Instrukcja dla mocowania dźwigniowego (P)
Procedura wymiany płytki krok po kroku
1 Poluzuj dźwignię
Odkręć śrubę dźwigni 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź otwór na sworzeń
4 Dokręć dźwignię
Moment 2,0–3,0 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (4 krawędzie łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — PDNNN 32X32 P15
Do tego noża pasują płytki DNMG 1506rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 62,5° zapewnia dobry dostęp do profilu obrabianego detalu. Nadaje się do toczenia wzdłużnego, kopiowania profili i obróbki wgłębień.
Płytka DNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 4 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
