Opis
PRZEKRÓJ 20×20 mm
DŁUGOŚĆ 125 mm
PŁYTKA DNMG 1506rr
KĄT κr 93°
Specyfikacja techniczna noża tokarskiego PDJNR 20X20 K15
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | PDJNR 20X20 K15 |
| Wysokość trzonka (h) | 20 mm |
| Szerokość trzonka (b) | 20 mm |
| Długość całkowita (L) | 125 mm |
| Wysięg funkcjonalny (f) | 26 mm |
| Kąt przystawienia (κr) | 93° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — dźwignia/sworzeń (P) |
| Typ płytki | DNMG 1506rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Producent | Smoxh |

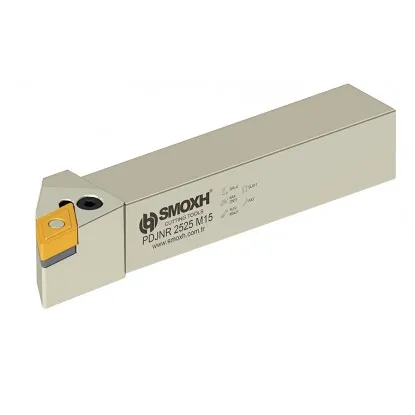

Nóż tokarski PDJNR 20X20 K15 – do toczenia wzdłużnego z lekkim planowaniem
Nóż składany 20×20 mm na płytkę DNMG
Nóż tokarski PDJNR 20X20 K15 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 20×20 mm i długości 125 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 93° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania dźwigniowym (P) dźwignia dociska płytkę DNMG 1506rr przez jej otwór do ścianek gniazda. Negatywna geometria płytki romb 55° z 4 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami DNMG 15 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia PDJNR noża tokarskiego PDJNR 20X20 K15
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia PDJNR
P
MOCOWANIE
Dźwignia/sworzeń (P)
Mocowanie przez otwór w płytce — szybka wymiana
D
KSZTAŁT PŁYTKI
Romb 55° 55°
Płytka DNMG — negatywna, dwustronna, 4 krawędzie (2 na stronę), dobry dostęp
J
KĄT PRZYSTAWIENIA
κr = 93°
Toczenie wzdłużne + lekkie planowanie czoła
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: 20×20 mm · Płytka: DNMG 1506rr
Typowe zastosowania noża tokarskiego PDJNR 20X20 K15
Operacje skrawania:
| ▸ | Toczenie wzdłużne — kąt 93° zapewnia stabilne skrawanie wzdłuż osi detalu z lekkim planowaniem |
| ▸ | Obróbka zgrubna i średnia stali i żeliwa — negatywna geometria DNMG daje mocniejsze ostrze i 2× więcej krawędzi |
| ▸ | Obróbka wałów i tulei — nóż uniwersalny do toczenia zewnętrznego elementów obrotowych |
| ▸ | Toczenie stożków — obróbka powierzchni stożkowych na tokarkach CNC i konwencjonalnych |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania PDJNR 20X20 K15
Zawartość opakowania:
| ✓ | Korpus noża PDJNR 20X20 K15 | 1 szt. |
| ✓ | Sworzeń i dźwignia mocująca | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca DNMG 1506rr (do dokupienia osobno) | — |
Kompatybilna płytka DNMG 1506rr
DNMG 1506rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka DNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 4 krawędzie skrawające, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego PDJNR 20X20 K15
Instrukcja dla mocowania dźwigniowego (P)
Procedura wymiany płytki krok po kroku
1 Poluzuj dźwignię
Odkręć śrubę dźwigni 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź otwór na sworzeń
4 Dokręć dźwignię
Moment 2,0–3,0 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (4 krawędzie łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — PDJNR 20X20 K15
Do tego noża pasują płytki DNMG 1506rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 93° zapewnia stabilne toczenie wzdłużne z lekkim planowaniem czoła.
Płytka DNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 4 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
