Opis
ŚREDNICA ø12 mm
DŁUGOŚĆ 125 mm
PŁYTKA CCMT 0602rr
KĄT κr 95°
Specyfikacja techniczna wytaczaka S12 SCLCL 06
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | S12 SCLCL 06 |
| Średnica trzonka (d) | ø12 mm |
| Efektywna wysokość (h) | 11 mm |
| Długość całkowita (L) | 125 mm |
| Wysięg funkcjonalny (f) | 10 mm |
| Min. średnica otworu (D_min) | ø16 mm |
| Kąt przystawienia (κr) | 95° |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | CCMT 0602rr |
| Kierunek skrawania | L — lewy (dostępna wersja R) |
| Materiał trzonka | Stal (S) |
| Producent | Smoxh |

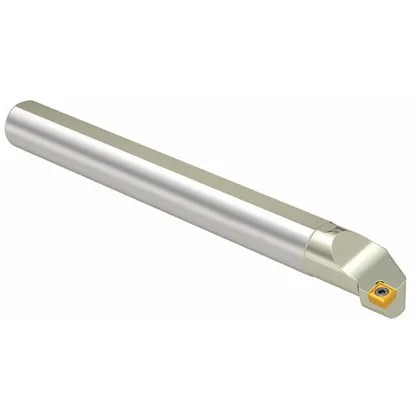

Wytaczak tokarski S12 SCLCL 06 – do toczenia wewnętrznego i wykańczania otworów
Nóż wewnętrzny do obróbki otworów od ø16 mm
Wytaczak tokarski S12 SCLCL 06 to wytaczak na płytki wymienne przeznaczony do toczenia wzdłużnego i wykańczania otworów o średnicy od 16 mm. Stalowy trzonek okrągły o średnicy ø12 mm i długości 125 mm zapewnia stabilność skrawania nawet przy większym wysięgu narzędzia. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania śrubą centralną (S) śruba dociska płytkę CCMT 0602rr przez jej otwór, więc do wymiany wystarczy odkręcić jedną śrubę. Pozytywna geometria płytki romb 80° z 2 krawędziami skrawającymi sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Wytaczak współpracuje z płytkami CCMT 06 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia SCLCL wytaczaka S12 SCLCL 06
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia SCLCL
S
MOCOWANIE
Śruba centralna (S)
Śruba dociska płytkę przez jej otwór centralny
C
KSZTAŁT PŁYTKI
Romb 80° 80°
Płytka CCMT — pozytywna, jednostronna, 2 krawędzie skrawające
L
KĄT PRZYSTAWIENIA
κr = 95°
Toczenie wzdłużne + planowanie czoła
C
KĄT PRZYŁOŻENIA
α = 7° (poz.)
Geometria pozytywna — niskie siły skrawania, obróbka wykańczająca i średnia
L
KIERUNEK
Lewy (L)
Posuw w prawo — od wrzeciona do konika
Trzonek: ø12 mm (S12K, stal) · Płytka: CCMT 0602rr
Typowe zastosowania wytaczaka S12 SCLCL 06
Operacje skrawania:
| ▸ | Wytaczanie wzdłużne otworów — powiększanie i wykańczanie otworów cylindrycznych od ø16 mm |
| ▸ | Obróbka wykańczająca otworów — pozytywna geometria CCMT zapewnia niskie siły skrawania i gładką powierzchnię |
| ▸ | Toczenie stożków wewnętrznych — gniazda łożyskowe, fazy wewnętrzne, stożki Morse'a |
| ▸ | Lekkie planowanie czoła — kąt 95° pozwala na skrawanie powierzchni czołowej wewnątrz otworu |
| ▸ | Produkcja seryjna na CNC — powtarzalne pozycjonowanie ostrza i szybka wymiana płytki w uchwycie |
W zestawie
Zawartość opakowania S12 SCLCL 06
Zawartość opakowania:
| ✓ | Korpus wytaczaka S12 SCLCL 06 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca CCMT 0602rr (do dokupienia osobno) | — |
Kompatybilna płytka CCMT 0602rr
CCMT 0602rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka CCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada 2 krawędzie skrawające, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki wytaczaka S12 SCLCL 06
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 0,6–1,2 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 4×d (48 mm) bez podparcia, powyżej zastosuj tłumienie drgań |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (2 krawędzie łącznie) |
Uwaga: Przy wytaczaniu stosuj chłodzenie wewnętrzne (przez wrzeciono) gdy to możliwe. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%. Duży wysięg narzędzia sprzyja drganiom — w razie wibracji zmniejsz głębokość skrawania i zwiększ posuw.
Najczęściej zadawane pytania — S12 SCLCL 06
Minimalna średnica otworu wynosi ø16 mm. Przy mniejszych otworach głowica noża koliduje z obrabianą ścianką, co uniemożliwia prawidłowe skrawanie.
Dla stalowego trzonka ø12 mm zalecany wysięg bez tłumienia to max 4×d, czyli 48 mm. Powyżej tej wartości mogą wystąpić drgania — zmniejsz głębokość skrawania lub zastosuj wytaczak z tłumieniem drgań.
Płytka CCMT ma geometrię pozytywną (kąt przyłożenia 7°), co oznacza, że jest jednostronna z 2 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć płytkę na świeżą krawędź.
