Opis
ŚREDNICA ø20 mm
DŁUGOŚĆ 200 mm
PŁYTKA CNMG 1204rr
KĄT κr 95°
Specyfikacja techniczna wytaczaka S20s TCLNL 12
| Dane Techniczne | |
|---|---|
| Oznaczenie ISO | S20s TCLNL 12 |
| Średnica trzonka (d) | ø20 mm |
| Efektywna wysokość (h) | 18 mm |
| Długość całkowita (L) | 200 mm |
| Wysięg funkcjonalny (f) | 15 mm |
| Min. średnica otworu (D_min) | ø26 mm |
| Kąt przystawienia (κr) | 95° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — dźwigniowy (T) |
| Typ płytki | CNMG 1204rr |
| Kierunek skrawania | L — lewy (dostępna wersja R) |
| Materiał trzonka | Stal (S) |
| Producent | Smoxh |

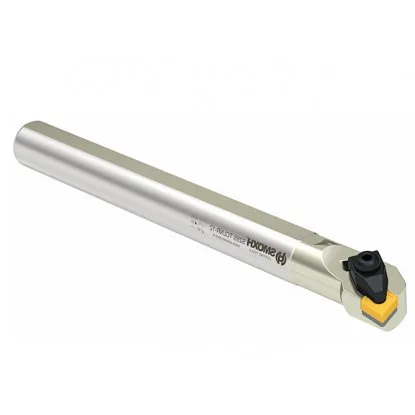

Wytaczak tokarski S20s TCLNL 12 – do toczenia wewnętrznego i wykańczania otworów
Precyzyjny nóż wewnętrzny do obróbki otworów od ø26 mm
Wytaczak tokarski S20s TCLNL 12 to profesjonalny wytaczak przeznaczony do toczenia wzdłużnego i wykańczania otworów o średnicy od 26 mm. Stalowy trzonek okrągły o średnicy ø20 mm i długości 200 mm zapewnia stabilność skrawania nawet przy większym wysięgu narzędzia. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
System mocowania dźwigniowy (T) gwarantuje maksymalną sztywność mocowania i szybką wymianę płytki CNMG 1204rr. Negatywna geometria płytki romb 80° z 8 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Wytaczak współpracuje z płytkami CNMG 12 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia TCLNR wytaczaka S20s TCLNL 12
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia TCLNR
T
MOCOWANIE
Dźwigniowy (T)
Docisk dźwignią od góry i w bok jednocześnie — wysoka powtarzalność
C
KSZTAŁT PŁYTKI
Romb 80° 80°
Płytka CNMG — negatywna, dwustronna, 8 krawędzi skrawających (4 na stronę)
L
KĄT PRZYSTAWIENIA
κr = 95°
Toczenie wzdłużne + planowanie czoła
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, max krawędzi
L
KIERUNEK
Lewy (L)
Posuw w prawo — od wrzeciona do konika
Trzonek: ø20 mm (S20R, stal) · Płytka: CNMG 1204rr
Typowe zastosowania wytaczaka S20s TCLNL 12
Operacje skrawania:
| ▸ | Wytaczanie wzdłużne otworów — powiększanie i wykańczanie otworów cylindrycznych od ø26 mm |
| ▸ | Obróbka wykańczająca otworów — negatywna geometria CNMG zapewnia wysoką wytrzymałość ostrza i gładką powierzchnię |
| ▸ | Toczenie stożków wewnętrznych — gniazda łożyskowe, fazy wewnętrzne, stożki Morse'a |
| ▸ | Lekkie planowanie czoła — kąt 95° pozwala na skrawanie powierzchni czołowej wewnątrz otworu |
| ▸ | Produkcja seryjna na CNC — powtarzalne pozycjonowanie ostrza i szybka wymiana płytki w uchwycie |
W zestawie
Zawartość opakowania S20s TCLNL 12
Zawartość opakowania:
| ✓ | Korpus wytaczaka S20s TCLNL 12 | 1 szt. |
| ✓ | Dźwignia mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca CNMG 1204rr (do dokupienia osobno) | — |
Kompatybilna płytka CNMG 1204rr
CNMG 1204rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka CNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 8 krawędzie skrawające, co zapewnia max wytrzymałość ostrza i ekonomiczność.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki wytaczaka S20s TCLNL 12
Instrukcja dla systemu mocowania dźwigniowym (T)
Procedura wymiany płytki krok po kroku
1 Poluzuj dźwignię
Odkręć śrubę dźwigni 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe pod dźwignią
4 Dokręć dźwignię
Moment 1,5–2,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 4×d (80 mm) bez podparcia, powyżej zastosuj tłumienie drgań |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona (±0,05 mm) |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (8 krawędzi łącznie) |
Uwaga: Przy wytaczaniu stosuj chłodzenie wewnętrzne (przez wrzeciono) gdy to możliwe. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%. Duży wysięg narzędzia sprzyja drganiom — w razie wibracji zmniejsz głębokość skrawania i zwiększ posuw.
Najczęściej zadawane pytania — S20s TCLNL 12
Minimalna średnica otworu wynosi ø26 mm. Przy mniejszych otworach głowica noża koliduje z obrabianą ścianką, co uniemożliwia prawidłowe skrawanie.
Dla stalowego trzonka ø20 mm zalecany wysięg bez tłumienia to max 4×d, czyli 80 mm. Powyżej tej wartości mogą wystąpić drgania — zmniejsz głębokość skrawania lub zastosuj wytaczak z tłumieniem drgań.
Płytka CNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 8 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
