Płytka CNMG 120404 HS H6310 Horn - Płytki tokarskie
search
  • Płytka CNMG 120404 HS H6310 Horn - Płytki tokarskie
  • Płytka CNMG 120404 HS H6310 Horn - Płytki tokarskie - nr. 2
Horn

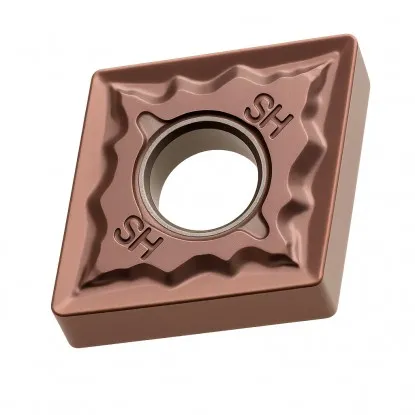

Płytka CNMG 120404 HS H6310 Horn

Horn Horn
10055
27,06 zł brutto

Cena netto: 22,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska CNMG 120404 – wieloostrzowy romb 80 stopni

Dane techniczne
Długość boku l 12,9 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 5,16 mm
Promień naroża rε 0,4 mm
Kod ANSI CNMG 431
Płytka tokarska wieloostrzowa CNMG 120404 z węglika spiekanego H6310, dwustronny romb 80 stopni z otworem i łamaczem wióra

Parametry skrawania płytki CNMG 120404 do stali i stali nierdzewnej

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 220-400 0,1-0,2 0,5-2 130-200 0,22-0,44 1-4 170-190 0,22-0,44 1-4
MStal nierdzewna 220-320 0,1-0,2 0,5-2 70-100 0,22-0,44 1-4 55-75 0,22-0,44 1-4

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

dwustronny romb 80 stopni z otworem i łamaczem wióra

Płytka tokarska CNMG 120404 to dwustronna, rombowa płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt C oznacza romb o kącie naroża 80 stopni — masywne, sztywne naroże dobrze znosi zmienne obciążenia przy toczeniu wzdłużnym, poprzecznym i lekkim kopiowaniu. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki, co daje cztery krawędzie skrawające na dwóch 80-stopniowych narożach. Promień naroża rε 0,4 mm sprzyja obróbce wykańczającej i średniodokładnej przy małym posuwie, zapewniając gładką powierzchnię detalu. Otwór z obustronnym łamaczem wióra, oznaczony literą G wg ISO 1832, mocuje płytkę śrubą i kontroluje spływ oraz łamanie wióra.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Cztery krawędzie skrawające — 2 naroża 80° na każdej z dwóch stron obniżają koszt pojedynczego ostrza w porównaniu z płytkami jednostronnymi.
  • Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Promień naroża rε 0,4 mm — obróbka wykańczająca i średniodokładna z małym posuwem, gładka powierzchnia bez wtórnej obróbki.
  • Kształt rombowy 80° łączy wytrzymałe naroże z możliwością toczenia wzdłużnego i planowania jednym nożem.
  • Wymiary zgodne z normą ISO 1832: długość krawędzi 12,9 mm, IC 12,7 mm (1/2″), grubość 4,76 mm — pasują do oprawek z gniazdem C wielkości 12.
  • Klasa tolerancji M daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe oprawki.

Zastosowania i dobór parametrów płytki rombowej

Płytka CNMG 120404 (zapisywana też łącznie jako cnmg120404) sprawdza się przy toczeniu wałków, tulei i kołnierzy ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej — to typowa płytka do noży tokarskich składanych, do toczenia zewnętrznego i wewnętrznego. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy prędkości skrawania Vc = 250 m/min otrzymasz około 1990 obr/min. Mniejszy promień naroża 0,4 mm ogranicza siły promieniowe i skłonność do drgań, dlatego wariant ten dobrze pasuje do smukłych detali oraz przejść wykańczających.

Przy stalach nierdzewnych austenitycznych utrzymuj prędkość skrawania w zakresie 55–320 m/min, stały posuw i ciągłe chłodzenie, aby ograniczyć umocnienie zgniotowe i odprowadzić ciepło z warstwy skrawanej. Do stali konstrukcyjnych gatunek H6310 pracuje wydajnie także przy obróbce średniodokładnej z posuwem 0,22–0,44 mm/obr, zdejmując naddatek 1–4 mm w jednym przejściu. Powłoka PVD podnosi odporność krawędzi na ścieranie i temperaturę, wydłużając trwałość ostrza między obrotami płytki. Płytki wieloostrzowe z węglika spiekanego w gatunku H6310 dostarcza koreańska marka Horn.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant CNMG 120404 CBN z krawędzią z regularnego azotku boru.

Dekoder oznaczenia płytki rombowej wg normy ISO 1832

jak czytać kod CNMG 120404 — pozycje 1–7 oznaczenia

Oznaczenie CNMG 120404 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Ckształt 2Nkąt α 3Mtolerancja 4Gtyp – 512wielkość 604grubość 704promień rε

Pozycje 1–4 · kod ISO

1CKształt

Romb 80°

2 naroża po 80° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

512Wielkość

l = 12,9 mm

IC = 12,7 mm · 1/2″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

704Promień naroża

rε = 0,4 mm

kod ÷ 10 → promień w mm

✓ 2 naroża × 2 strony = 4 krawędzie skrawające

Pełny zapis: CNMG 120404 = romb 80° · negatywna · klasa M · otwór i łamacz · IC 12,7 mm (l 12,9 mm) · s 4,76 mm · rε 0,4 mm

Kompatybilne noże tokarskie

oprawki z gniazdem rombowym C wielkości 12 — toczenie zewnętrzne i wewnętrzne

TCLNR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
TCLNR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
TCLNR/L 3232 P1232×32 × 170 mmR prawy
←L lewy
→
TCLNR/L 4040 S1240×40 × 250 mmR prawy
←L lewy
→
PCLNR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
PCLNR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
PCLNR/L 3232 P1232×32 × 170 mmR prawy
←L lewy
→
PCBNR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
PCBNR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
PCBNR/L 3232 P1232×32 × 170 mmR prawy
←L lewy
→
PCMNN 2020 K1220×20 × 125 mmR prawy
←L lewy
→
PCMNN 2525 M1225×25 × 150 mmR prawy
←L lewy
→
PCMNN 3232 P1232×32 × 170 mmR prawy
←L lewy
→
TCMNN 1616 H1216×16 × 100 mmR prawy
←L lewy
→
TCMNN 2020 K1220×20 × 125 mmR prawy
←L lewy
→
TCMNN 2525 M1225×25 × 150 mmR prawy
←L lewy
→
TCMNN 3232 P1232×32 × 170 mmR prawy
←L lewy
→
TCZNN 2020 K1220×20 × 125 mmR prawy
←L lewy
→
TCZNN 2525 M1225×25 × 150 mmR prawy
←L lewy
→
TCZNN 3232 P1232×32 × 170 mmR prawy
←L lewy
→
TCBNR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
TCKNR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
TCKNR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
S20R TCLNR/L-12Ø20 | Ømin 25 mm | L=200R prawy
←L lewy
→
S25S TCLNR/L-12Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T TCLNR/L-12Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U TCLNR/L-12Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→
S50V TCLNR/L-12Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→
S25S PCLNR/L-12Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T PCLNR/L-12Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U PCLNR/L-12Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę CNMG 120404

obsługa, dobór noży i parametry toczenia

Cztery — romb 80° ma 2 naroża użytkowe na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

Oprawki z gniazdem rombowym C wielkości 12 (IC 12,7 mm): do toczenia zewnętrznego TCLNR/L i PCLNR/L (kąt przystawienia 95 stopni), PCBNR/L i TCKNR/L (75 stopni) oraz PCMNN, TCMNN i TCZNN w przekrojach 16×16–40×40 mm; do toczenia wewnętrznego wytaczadła S20R–S50V z końcówką TCLNR/L lub PCLNR/L.

Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do obróbki zgrubnej przy większych posuwach. Pozostałe wymiary (IC 12,7 mm, grubość 4,76 mm) są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 55–320 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
