Opis
PRZEKRÓJ 25×25 mm
DŁUGOŚĆ 150 mm
PŁYTKA SCMT 1204rr
KĄT κr 45°
Specyfikacja techniczna noża tokarskiego SSDCN 25X25 12
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | SSDCN 25X25 12 |
| Wysokość trzonka (h) | 25 mm |
| Szerokość trzonka (b) | 25 mm |
| Długość całkowita (L) | 150 mm |
| Wysięg funkcjonalny (f) | 12,5 mm |
| Kąt przystawienia (κr) | 45° |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | SCMT 1204rr |
| Kierunek skrawania | N — neutralny (obustronny) |
| Producent | Smoxh |

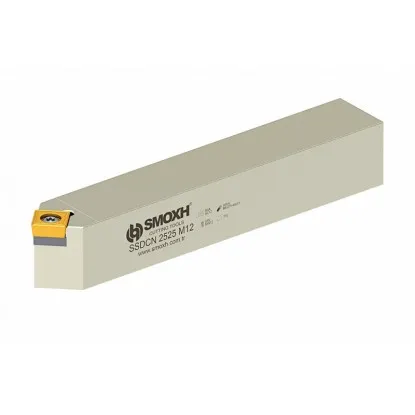

Nóż tokarski SSDCN 25X25 12 – do toczenia wzdłużnego i planowania
Nóż składany 25×25 mm na płytkę SCMT
Nóż tokarski SSDCN 25X25 12 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 25×25 mm i długości 150 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 45° umożliwia jednoczesne toczenie wzdłużne i planowanie pod kątem.
W systemie mocowania śrubą centralną (S) śruba dociska płytkę SCMT 1204rr przez jej otwór, więc do wymiany wystarczy odkręcić jedną śrubę. Pozytywna geometria płytki kwadrat 90° z 4 krawędziami skrawającymi sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Nóż współpracuje z płytkami SCMT 12 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia SSDCN noża tokarskiego SSDCN 25X25 12
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia SSDCN
S
MOCOWANIE
Śruba centralna (S)
Śruba dociska płytkę przez jej otwór centralny
S
KSZTAŁT PŁYTKI
Kwadrat 90° 90°
Płytka SCMT — pozytywna, jednostronna, 4 krawędzie
D
KĄT PRZYSTAWIENIA
κr = 45°
Toczenie wzdłużne + planowanie pod kątem 45°
C
KĄT PRZYŁOŻENIA
α = 7° (poz.)
Geometria pozytywna — niskie siły skrawania, obróbka wykańczająca i średnia
N
KIERUNEK
Neutralny (N)
Praca w obu kierunkach — nóż obustronny
Trzonek: 25×25 mm · Płytka: SCMT 1204rr
Typowe zastosowania noża tokarskiego SSDCN 25X25 12
Operacje skrawania:
| ▸ | Toczenie wzdłużne z planowaniem — kąt 45° umożliwia jednoczesne skrawanie wzdłuż osi i planowanie czoła |
| ▸ | Obróbka średnia i wykańczająca — pozytywna geometria SCMT zapewnia niskie siły skrawania |
| ▸ | Fazowanie i stożki zewnętrzne — kąt 45° odpowiada fazie 45° |
| ▸ | Toczenie stopni i odsadzeń — obróbka powierzchni walcowych ze zmianą średnicy |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania SSDCN 25X25 12
Zawartość opakowania:
| ✓ | Korpus noża SSDCN 25X25 12 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca SCMT 1204rr (do dokupienia osobno) | — |
Kompatybilna płytka SCMT 1204rr
SCMT 1204rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka SCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada 4 krawędzie skrawające, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego SSDCN 25X25 12
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 1,5–2,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (4 krawędzie łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — SSDCN 25X25 12
Do tego noża pasują płytki SCMT 1204rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 45° umożliwia jednoczesne toczenie wzdłużne i planowanie pod kątem 45°. Sprawdza się przy obróbce faz, stożków i przejść między średnicami.
Płytka SCMT ma geometrię pozytywną (kąt przyłożenia 7°), co oznacza, że jest jednostronna z 4 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć płytkę na świeżą krawędź.
