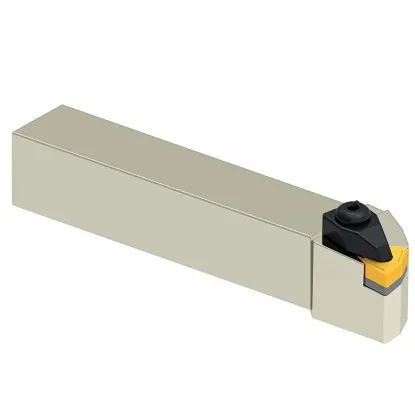

Nóż Tokarski TWLNL 20x20 Lewy - WNMG 0804 Smoxh
search
  • Nóż Tokarski TWLNL 20x20 Lewy - WNMG 0804 Smoxh
  • Nóż Tokarski TWLNL 20x20 Lewy - WNMG 0804 Smoxh - nr. 1
  • Nóż Tokarski TWLNL 20x20 Lewy - WNMG 0804 Smoxh - nr. 2
Smoxh

Nóż Tokarski TWLNL 20x20 08 Smoxh

Smoxh Smoxh
14988
Trzonek: 20x20 mm2 rozmiary tego noża
190,65 zł brutto

Cena netto: 155,00 zł

Wysyłamy w 24h
W magazynie: 1 szt.
W magazynie: 1 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

PRZEKRÓJ 20×20 mm
DŁUGOŚĆ 125 mm
PŁYTKA WNMG 0804rr
KĄT κr 95°

Specyfikacja techniczna noża tokarskiego TWLNL 20x20 08

Dane techniczne
Oznaczenie ISO TWLNL 20x20 08
Wysokość trzonka (h) 20 mm
Szerokość trzonka (b) 20 mm
Długość całkowita (L) 125 mm
Wysięg funkcjonalny (f) 25 mm
Kąt przystawienia (κr) 95°
Kąt przyłożenia 0° (negatywny)
System mocowania ISO — mocowanie górne i przez otwór (T)
Typ płytki WNMG 0804rr
Kierunek skrawania L — lewy (dostępna wersja R)
Producent Smoxh

Nóż tokarski TWLNL 20x20 08 – do toczenia wzdłużnego z lekkim planowaniem

Nóż składany 20×20 mm na płytkę WNMG

Nóż tokarski TWLNL 20x20 08 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 20×20 mm i długości 125 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.

W systemie mocowania górnego i przez otwór (T) docisk mocuje płytkę WNMG 0804rr od góry i przez jej otwór. Negatywna geometria płytki trygon 80° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami WNMG 08 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.

Dekodowanie oznaczenia TWLNL noża tokarskiego TWLNL 20x20 08

Co oznaczają poszczególne litery w symbolu ISO

Dekodowanie oznaczenia TWLNL
T
Mocowanie górne i przez otwór płytki (T)
MOCOWANIE
Mocowanie górne i przez otwór (T)
Docisk mocuje płytkę od góry i przez jej otwór.
W
Kształt płytki: trygon 80° (W)
KSZTAŁT PŁYTKI
Trygon 80° 80°
Płytka WNMG — negatywna, dwustronna, 6 krawędzi (3 na stronę)
L
Kąt przystawienia κr 95°, głowica noża z góry (L)
KĄT PRZYSTAWIENIA
κr = 95°
Toczenie wzdłużne + planowanie czoła
N
Kąt przyłożenia 0°, płytka negatywna (N)
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
L
Kierunek lewy (L)
KIERUNEK
Lewy (L)
Posuw w prawo — od wrzeciona do konika
Trzonek: 20×20 mm · Płytka: WNMG 0804rr

Typowe zastosowania noża tokarskiego TWLNL 20x20 08

Operacje skrawania:

▸ Toczenie wzdłużne — kąt 95° zapewnia stabilne skrawanie wzdłuż osi detalu z lekkim planowaniem
▸ Obróbka zgrubna i średnia stali i żeliwa — negatywna geometria WNMG daje mocniejsze ostrze i 2× więcej krawędzi
▸ Obróbka wałów i tulei — nóż uniwersalny do toczenia zewnętrznego elementów obrotowych
▸ Toczenie stożków — obróbka powierzchni stożkowych na tokarkach CNC i konwencjonalnych
▸ Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania

W zestawie

Zawartość opakowania TWLNL 20x20 08

Zawartość opakowania:

✓ Korpus noża TWLNL 20x20 08 1 szt.
✓ Docisk górny ze śrubą 1 szt.
✓ Klucz imbusowy do wymiany płytki 1 szt.
✗ Płytka skrawająca WNMG 0804rr (do dokupienia osobno) —

Kompatybilna płytka WNMG 0804rr

WNMG 0804rr

Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka WNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.

Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.

Montaż i wymiana płytki noża tokarskiego TWLNL 20x20 08

Instrukcja dla mocowania górnego i przez otwór (T)

Procedura wymiany płytki krok po kroku

1 Poluzuj docisk

Odkręć śrubę docisku 2-3 obroty

2 Wyczyść gniazdo

Usuń wióry i zanieczyszczenia

3 Włóż płytkę

Ustaw w gnieździe pod dociskiem

4 Dokręć docisk

Moment 0,6–1,2 Nm

Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.

Kontrola przed rozpoczęciem pracy:

▸ Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia
▸ Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona
▸ Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta
▸ Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe
▸ Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie)

Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.

Najczęściej zadawane pytania — TWLNL 20x20 08

Do tego noża pasują płytki WNMG 0804rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.

Kąt przystawienia 95° zapewnia stabilne toczenie wzdłużne z lekkim planowaniem czoła. Typowy kąt do uniwersalnej obróbki na tokarkach CNC i konwencjonalnych.

Płytka WNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
