| Zdjęcie | Oznaczenie | Długość boku / Grubość / promień [mm] |
| CCMT 060202 | 6,4 / 2,38 / 0,2 | |
| CCMT 060204 | 6,4 / 2,38 / 0,4 | |
| CCMT 09T304 | 9,7 / 3,97 / 0,4 | |
| CCMT 09T308 | 9,7 / 3,94 / 0,8 | |
| CNMG 120404 | 12,9 / 4,76 / 0,4 | |
| CNMG 120408 | 12,9 / 4,76 / 0,8 | |
| CNMG 190612 | 19,3 / 6,35 / 1,2 | |
| DCMT 070202 | 7,75 / 2,38 / 0,2 | |
| DCMT 070204 | 7,75 / 2,38 / 0,4 | |
| DCMT 11T302 | 11,6 / 3,97 / 0,2 | |
| DCMT 11T304 | 11,6 / 3,97 / 0,4 | |
| DCMT 11T308 | 11,6 / 3,97 / 0,8 | |
| DNMG 110404 | 11,6 / 4,76 / 0,4 | |
| DNMG 110408 | 11,6 / 4,76 / 0,8 | |
| DNMG 150404 | 15,5 / 4,76 / 0,4 | |
| DNMG 150408 | 15,5 / 4,76 / 0,8 | |
| DNMG 150604 | 15,5 / 6,35 / 0,4 | |
| DNMG 150608 | 15,5 / 6,35 / 0,8 | |
| RCMT 0602MO | 6 / 2,38 | |
| RCMT 0803MO | 8 / 3,18 | |
| RCMT 10T3MO | 10 / 3,97 | |
| RCMT 1606MO | 16 / 6,35 | |
| SCMT 09T304 | 9,7 / 3,94 / 0,4 | |
| SCMT 09T308 | 9,7 / 3,94 / 0,8 | |
| SCMT 120404 | 12,7 / 4,76 / 0,4 | |
| SCMT 120408 | 12,7 / 4,76 / 0,8 | |
| SNMG 120404 | 12,7 / 4,76 / 0,4 | |
| SNMG 120408 | 12,7 / 4,76 / 0,8 | |
| SNMG 190612 | 19,3 / 6,35 / 1,2 | |
| SPUN 120304 | 12,7 / 3,18 / 0,4 | |
| SPUN 120308 | 12,7 / 3,18 / 0,8 | |
| SPUN 190408 | 19,05 / 4,76 / 0,8 | |
| SPUN 190412 | 19,05 / 4,76 / 1,2 | |
| TNMG 160404 | 16,5 / 4,76 / 0,4 | |
| TNMG 160408 | 16,5 / 4,76 / 0,8 | |
| TNMG 160412 | 16,5 / 4,76 / 1,2 | |
| TNMG 220404 | 22 / 4,76 / 0,4 | |
| TNMG 220408 | 22 / 4,76 / 0,8 | |
| TNMG 220412 | 22 / 4,76 / 1,2 | |
| TPUN 110208 | 11 / 2,38 / 0,8 | |
| TPUN 110304 | 11 / 3,18 / 0,4 | |
| TPUN 110308 | 11 / 3,18 / 0,8 | |
| TPUN 160304 | 16,5 / 3,18 / 0,4 | |
| TPUN 160308 | 16,5 / 3,18 / 0,8 | |
| TPUN 220404 | 22 / 4,76 / 0,4 | |
| TPUN 220408 | 22 / 4,76 / 0,8 | |
| TPUN 220412 | 22 / 4,76 / 1,2 | |
| VBMT 110208 | 6,35 / 2,38 / 0,8 | |
| VBMT 110308 | 6,35 / 3,18 / 0,8 | |
| VBMT 160404 | 9,5 / 4,76 / 0,4 | |
| VBMT 160408 | 9,5 / 4,76 / 0,8 | |
| VCMT 110304 | 6,35 / 3,18 / 0,4 | |
| VCMT 110308 | 6,35 / 3,18 / 0,8 | |
| VCMT 160404 | 9,5 / 4,76 / 0,4 | |
| VCMT 160408 | 9,5 / 4,76 / 0,8 | |
| VNMG 160404 | 9,5 / 4,76 / 0,4 | |
| VNMG 160408 | 9,5 / 4,76 / 0,8 | |
| WNMG 080404 | 8,7/ 4,76/ 0,4 | |
| WNMG 080408 | 8,7/ 4,76/ 0,8 | |
| WNMG 080412 | 8,7/ 4,76/ 1,2 |
Opis
| Dane techniczne | |
|---|---|
| Długość boku l | 8,7 mm |
| Grubość płytki s | 4,76 mm |
| Średnica otworu d1 | 5,16 mm |
| Promień naroża rε | 0,8 mm |
| Kod ANSI | WNMG 432 |

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M
| Materiał | Obróbka dokładna | Obróbka średniodokładna | Obróbka zgrubna | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Vc [m/min] | Posuw f [mm/obr] | ap [mm] | Vc [m/min] | Posuw f [mm/obr] | ap [mm] | Vc [m/min] | Posuw f [mm/obr] | ap [mm] | |
| PStal | 200-295 | 0,15 | 0,5 | 170-240 | 0,3 | 2,5 | 150-215 | 0,5 | 4 |
| MStal nierdzewna | 110-230 | 0,15 | 0,5 | 70-175 | 0,3 | 2,5 | 50-135 | 0,5 | 4 |
dwustronny trygon 80 stopni z otworem i łamaczem wióra

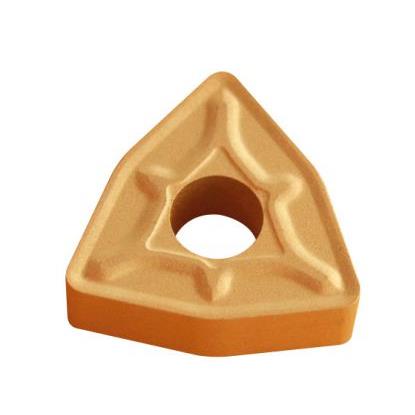

Płytka tokarska WNMG 080408 to dwustronna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt W, czyli trygon o kącie naroża 80 stopni, łączy sztywność zbliżoną do płytki kwadratowej z lepszym dostępem do konturu detalu niż daje ostry trójkąt. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki — łącznie sześcioma krawędziami skrawającymi. Promień naroża rε 0,8 mm godzi gładkość powierzchni z wytrzymałością naroża przy posuwach 0,15–0,5 mm/obr.
Otwór mocujący i obustronny łamacz wióra (typ G wg ISO 1832) porządkują spływ oraz łamanie wióra przy toczeniu wzdłużnym i planowaniu. Węglik H6310 z powłoką PVD obejmuje grupy ISO P20-P40 oraz M20-M40, więc jedna płytka obsłuży stal konstrukcyjną, stal stopową i stal nierdzewną, a okazjonalnie także żeliwo. Klasa tolerancji M zapewnia powtarzalne położenie krawędzi po obrocie płytki w gnieździe, co skraca ustawianie noża. Wielkość 08 odpowiada okręgowi wpisanemu IC 12,7 mm (1/2″) i pasuje do standardowych oprawek z gniazdem 08. Sufiks handlowy MA jest oznaczeniem katalogowym i nie wpływa na geometrię ani zakres zastosowania płytki.
Płytka WNMG 080408 (zapisywana też łącznie jako wnmg080408) sprawdza się przy toczeniu wałków, tulei i kołnierzy ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej, dlatego trafia do typowych zadań płytki do toczenia zewnętrznego i wewnętrznego. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 50 mm przy Vc = 200 m/min otrzymasz około 1273 obr/min. Przy stalach nierdzewnych utrzymuj prędkość skrawania 50–230 m/min i stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn.
Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — jako płytki tokarskie do stali hartowanej i toczenia na twardo wybierz wariant z krawędzią z regularnego azotku boru (CBN).
jak czytać kod WNMG 080408 — pozycje 1–7 oznaczenia
Oznaczenie WNMG 080408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
Pozycje 1–4 · kod ISO
1WKształt
Trygon 80°
3 naroża po 80° na stronę
2NKąt przyłożenia
α = 0°
negatywna, dwustronna
3MTolerancja
Klasa M (pośrednia)
IC ±0,08 · grubość ±0,13 mm
4GTyp
Otwór + łamacz wióra
łamacz po obu stronach
Pozycje 5–7 · wymiary [mm]
508Wielkość
l = 8,7 mm
IC = 12,7 mm · 1/2″
604Grubość
s = 4,76 mm
między powierzchniami natarcia
708Promień naroża
rε = 0,8 mm
kod ÷ 10 → promień w mm
✓ 3 naroża × 2 strony = 6 krawędzi skrawających
oprawki z gniazdem trygonalnym 08 (IC 12,7 mm) — toczenie zewnętrzne i wewnętrzne
obsługa, dobór noży i parametry toczenia
Sześć — trygon ma 3 naroża na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu naroża wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.
Oprawki z gniazdem trygonalnym 08 (IC 12,7 mm): do toczenia zewnętrznego TWLNR/L, PWLNR/L i MWLNR/L (kąt przystawienia 95 stopni) oraz MWDNN (50 stopni) w przekrojach 20×20–50×50 mm; do toczenia wewnętrznego wytaczadła S25S–S50V z końcówką TWLNR/L, PWLNR/L lub MWLNR/L.
Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do obróbki zgrubnej przy większych posuwach. Pozostałe wymiary (IC 12,7 mm, grubość 4,76 mm) są identyczne.
Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 50–230 m/min, stały posuw i ciągłe chłodzenie: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
