Płytka APKT 100305 do Aluminium - Płytka frezarska Horn - nr. 2
search
  • Płytka APKT 100305 do Aluminium - Płytka frezarska Horn - nr. 2
  • Płytka APKT 100305 do Aluminium - Płytka frezarska Horn - nr. 3
Horn

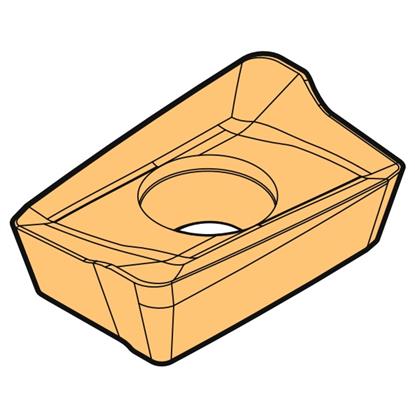

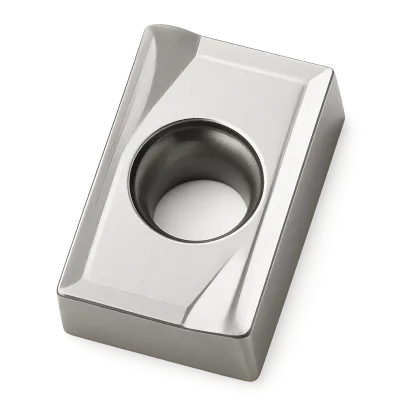

Płytka APKT 100305 PDFR K10 Horn

Horn Horn
0000004237
Długość krawędzi: 10 mm3 rozmiary tej płytki
10 mm11 mm16 mm
14,76 zł brutto

Cena netto: 12,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka frezarska APKT 100305 – prostokątna 85 stopni do aluminium

Dane techniczne
Długość krawędzi l 10 mm
Grubość płytki s 3,5 mm
Promień naroża rε 0,5 mm
Kształt Prostokątna 85° (A)
Kąt przyłożenia 11° pozytywny (P)
Tolerancja klasa K (precyzyjna)
Liczba krawędzi 2
Gatunek K10 (węglik niepowlekany)
Płytka frezarska APKT 100305 PDFR, węglik K10 bez powłoki, prostokątna 85 stopni z łamaczem wióra

Parametry frezowania płytki wieloostrzowej APKT K10

metale nieżelazne i żeliwo szare — grupy ISO N i K, głowice kątowe 90 stopni

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]fz [mm/ząb]ap [mm]Vc [m/min]fz [mm/ząb]ap [mm]Vc [m/min]fz [mm/ząb]ap [mm]
NAluminium, metale nieżelazne 400-600 0,10-0,15 1-2 350-500 0,10-0,15 2-4 300-450 0,15-0,25 4-6
KŻeliwo szare 220-280 0,10 1-2 180-240 0,15 2-3 150-220 0,20-0,25 3-5

Płytka z węglika K10 do aluminium – budowa i zastosowanie

jednostronny prostokąt 85 stopni z pozytywną geometrią i ostrą krawędzią

Płytka frezarska APKT to jednostronna, pozytywna płytka wieloostrzowa w kształcie prostokąta o kącie naroża 85 stopni, przeznaczona przede wszystkim do frezowania aluminium i innych metali nieżelaznych. Wykonano ją z niepowlekanego węglika spiekanego w gatunku K10, który łączy dużą twardość z gładką, ostrą krawędzią skrawającą. Geometria pozytywna z kątem przyłożenia 11 stopni obniża siły skrawania i ogranicza narosty na ostrzu, typowe przy obróbce miękkiego aluminium. Płytkę osadza się w głowicach i frezach kątowych 90 stopni do frezowania ramion, kieszeni i prostych ścian pionowych. Precyzyjna tolerancja klasy K zapewnia jednakową wysokość wszystkich ostrzy w głowicy wielonożowej i równomierne obciążenie każdego naroża.

Najważniejsze zalety płytki wieloostrzowej z węglika K10

  • Dwie krawędzie skrawające — prostokąt 85 stopni daje 2 naroża robocze; po stępieniu obracasz płytkę w gnieździe bez wymiany oprawki.
  • Gatunek K10 do aluminium — niepowlekany węglik spiekany o dużej twardości, dedykowany metalom nieżelaznym z grupy ISO N.
  • Pozytywna geometria 11 stopni — niższe siły skrawania i mniejsze narosty na ostrzu przy obróbce miękkich, ciągliwych stopów aluminium.
  • Ostra, nieszlifowana powłoką krawędź zapewnia gładkie ścianki rowków i niską chropowatość powierzchni po frezowaniu.
  • Tolerancja klasy K daje precyzyjną, jednakową wysokość wszystkich płytek w głowicy wielonożowej.
  • Kąt przystawienia 90 stopni umożliwia frezowanie prostych ścian pionowych i wejście na pełną głębokość ramienia.

Zastosowania i dobór parametrów frezowania aluminium

Płytka APKT sprawdza się przy frezowaniu wąskich rowków, wycięć i występów oraz przy frezowaniu czołowym stopni. Kąt przystawienia 90 stopni kieruje siły głównie promieniowo, co pozwala wchodzić na pełną głębokość ramienia w jednym przejściu. Prędkość obrotową głowicy wyznaczysz ze wzoru n = 1000·vc/(π·D): dla głowicy o średnicy 63 mm i prędkości skrawania 400 m/min otrzymasz około 2020 obrotów na minutę. Przy aluminium utrzymuj wysoką prędkość skrawania i obfite chłodzenie, aby wiór nie zalepiał rowka wiórowego i nie zgrzewał się z ostrzem.

Ostra, niepokryta powłoką krawędź gatunku K10 daje niską chropowatość i czyste ścianki rowka, dlatego płytka z węglika dobrze pracuje na wykańczaniu obudów, płyt i profili z aluminium. Promień naroża 0,5 mm wzmacnia wierzchołek przy umiarkowanych posuwach, jednak przy frezowaniu żeliwa posuw na ząb (fz) dobieraj ostrożnie. Głębokość skrawania ap dopasuj do sztywności zamocowania: przy smukłych trzpieniach i cienkościennych detalach ogranicz ją, aby uniknąć drgań wynikających z promieniowego kierunku sił przy kącie 90 stopni. Dwie krawędzie pozwalają obrócić płytkę po stępieniu pierwszego naroża, co obniża koszt jednej krawędzi w produkcji seryjnej.

▲
Ograniczenie zastosowania

Niepowlekany gatunek K10 jest przeznaczony przede wszystkim do aluminium, innych metali nieżelaznych i żeliwa. Do stali i stali nierdzewnej wybierz płytkę APKT w gatunku potwierdzonym dla grup ISO P lub M.

Dekoder oznaczenia płytki równoległobocznej wg normy ISO 1832

jak czytać kod APKT 100305 PDFR — pozycje 1–10 oznaczenia

Oznaczenie APKT 100305 PDFR wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary, a sufiks PDFR — geometrię krawędzi wygładzającej (wiper). Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Akształt 2Pkąt α 3Ktolerancja 4Ttyp – 510dł. krawędzi 603grubość 705promień rε – 7Pkąt κ 8Dfaza α′ 9Fkrawędź 10Rkierunek

Pozycje 1–4 · kod ISO

1AKształt

Równoległobok 85°

2 naroża po 85° na stronę

2PKąt przyłożenia

α = 11°

pozytywna, jednostronna

3KTolerancja

Klasa K (precyzyjna)

grubość szlifowana ±0,025 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

510Dł. krawędzi

kod 10

wymiar wg karty katalogowej producenta

603Grubość

s = 3,18 mm

między powierzchniami natarcia

705Promień naroża

rε = 0,5 mm

kod ÷ 10 → promień w mm

Sufiks PDFR · krawędź wygładzająca (wiper)

7PKąt przystawienia

κ = 90°

frezy i głowice kątowe 90°

8DFaza wygładzająca

α′ = 15°

kąt przyłożenia fazy wygładzającej (wiper)

9FStan krawędzi

Ostra

po szlifowaniu, bez obróbki krawędzi

10RKierunek

Prawa

standardowy prawy obrót wrzeciona

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: APKT 100305 PDFR = równoległobok 85° · pozytywna 11° · klasa K · otwór z pogłębieniem i łamacz · s 3,18 mm · rε 0,5 mm · κ 90° · faza wygładzająca 15° · krawędź ostra · prawa (R)

Kompatybilność materiałowa płytki APKT K10

do jakich materiałów i operacji nadaje się gatunek K10

Zalecane i odradzane zastosowania:

OcenaMateriał lub operacja
✔ Aluminium i stopy aluminium (ISO N) — podstawowe przeznaczenie gatunku K10
✔ Pozostałe metale nieżelazne: mosiądz, brąz, miedź
✔ Żeliwo szare (ISO K) — niepowlekany, twardy węglik spiekany
✔ Frezowanie ramion 90°, rowków, występów i frezowanie czołowe stopni
✔ Głowice i frezy kątowe 90° z gniazdem pod płytkę APKT 1003
✗ Stal i stal nierdzewna bez gatunku potwierdzonego dla grup ISO P lub M
✗ Frezowanie planujące 45° — geometria dedykowana głowicom 90°
✗ Superstopy żaroodporne ISO S — poza zakresem niepowlekanego K10

Najczęściej zadawane pytania o płytkę APKT 100305

gatunek, materiały, geometria i liczba krawędzi

Przede wszystkim do aluminium i metali nieżelaznych (grupa ISO N) oraz do żeliwa szarego (ISO K). Gatunek K10 to niepowlekany węglik spiekany o dużej twardości i ostrej krawędzi.

Dwie — prostokąt o kącie naroża 85° ma dwa ostre naroża, a pozytywna, jednostronna konstrukcja pozwala pracować tylko górną powierzchnią. Po stępieniu pierwszego naroża obracasz płytkę w gnieździe na drugą krawędź, bez zmiany oprawki.

Zachowawczo dla aluminium: prędkość skrawania 400–600 m/min, posuw na ząb 0,10–0,15 mm i głębokość 1–2 mm na wykańczaniu, a przy obróbce zgrubnej vc 300–450 m/min, fz do 0,25 mm i ap do 6 mm. Wartości zawsze zweryfikuj z kartą użytej głowicy.

Litery APKT opisują bazową geometrię i konstrukcję wg ISO 1832, a liczby odpowiadają wymiarom: długości 10 mm, grubości 3,5 mm i promieniowi 0,5 mm. PDFR to kod geometrii producenta; jego znaczenie należy sprawdzić w karcie produktu.
