Płytka CCMT 120408 H6310 Horn - Płytki tokarskie - nr. 1
search

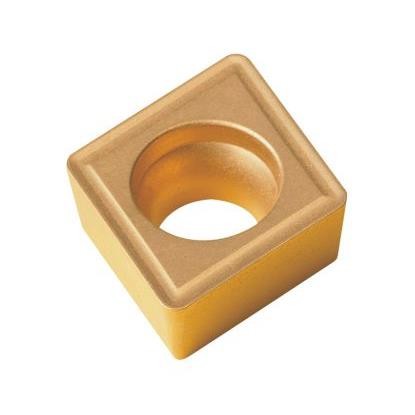

  • Płytka CCMT 120408 H6310 Horn - Płytki tokarskie - nr. 1
  • Płytka CCMT 120408 H6310 Horn - Płytki tokarskie - nr. 2
Horn

Płytka CCMT 120408 H6310 Horn

Horn Horn
0000004457
Długość krawędzi: 12 mm2 rozmiary tej płytki
09 mm12 mm
27,06 zł brutto

Cena netto: 22,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska CCMT 120408 – dodatni romb 80 stopni jednostronny

Dane techniczne
Długość boku l 12,9 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 5,5 mm
Promień naroża rε 0,8 mm
Kod ANSI CCMT 432
Płytka tokarska wieloostrzowa CCMT 120408 z węglika spiekanego H6310, jednostronny romb 80 stopni z otworem i łamaczem wióra

Parametry skrawania płytki CCMT do stali i stali nierdzewnej

obróbka dokładna i średniodokładna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 130-200 0,05-0,15 0,1-1 130-200 0,12-0,21 0,5-3
MStal nierdzewna 70-100 0,05-0,15 0,1-1 70-100 0,12-0,21 0,5-3

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

jednostronny, dodatni romb 80 stopni z otworem i łamaczem wióra

Płytka tokarska CCMT 120408 to jednostronna, dodatnia płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt C, czyli romb o kącie naroża 80 stopni, łączy wytrzymałość naroża z dobrym dostępem do konturu detalu. Dodatnia geometria z kątem przyłożenia 7 stopni obniża siły skrawania, dzięki czemu płytka sprawdza się na smukłych wałkach i przy toczeniu wewnętrznym. Promień naroża rε 0,8 mm zapewnia dobrą gładkość powierzchni przy posuwach 0,12–0,21 mm/obr.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Dodatnia, jednostronna geometria — kąt przyłożenia 7 stopni obniża siły skrawania i pobór mocy, korzystnie na smukłych wałkach i przy wytaczaniu.
  • Gatunek H6310 do grup ISO P i M — węglik z powłoką PVD do stali (P20-P40) i stali nierdzewnej (M20-M40), okazjonalnie także żeliwa.
  • Promień naroża rε 0,8 mm — wariant uniwersalny łączący gładkość powierzchni z wytrzymałością naroża przy posuwach 0,12–0,21 mm/obr.
  • Kąt naroża 80 stopni daje wytrzymałe, sztywne naroże do toczenia wzdłużnego i planowania jednym narzędziem.
  • Klasa tolerancji M zapewnia powtarzalne położenie krawędzi po obrocie płytki w gnieździe oprawki.
  • Wymiary zgodne z normą ISO 1832: IC 12,7 mm (1/2″), grubość 4,76 mm, kod ANSI CCMT 432 — pasują do oprawek z gniazdem rombowym C na wielkość 12.

Zastosowania i dobór parametrów płytki rombowej

Płytka CCMT 120408 (zapisywana też łącznie jako ccmt120408) sprawdza się przy toczeniu zewnętrznym i wewnętrznym wałków, tulei oraz kołnierzy ze stali konstrukcyjnych i stali nierdzewnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 40 mm przy Vc = 150 m/min otrzymasz około 1193 obr/min. Przy stali nierdzewnej utrzymuj prędkość skrawania 70–100 m/min i stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn.

Dodatnia geometria z podszlifowaną powierzchnią przyłożenia zmniejsza tarcie i pobór mocy, dlatego CCMT dobrze pracuje na maszynach o mniejszej sztywności oraz przy wytaczaniu mniejszych otworów. Jednostronny łamacz wióra formuje i łamie wiór już przy niewielkich głębokościach skrawania, co porządkuje odprowadzanie wiórów w strefie obróbki i sprzyja płytkom do toczenia w produkcji seryjnej. Powłoka PVD podnosi odporność krawędzi na ścieranie oraz utlenianie, przez co ostrze dłużej utrzymuje ostrość, a tolerancje detalu pozostają stabilne między obrotami płytki w gnieździe. W rodzinie CCMT 1204 promień naroża rozróżnia zastosowania: 0,4 mm do wykańczania, 0,8 mm jako wariant uniwersalny, większy promień do cięższych przejść. Do stali stopowych stosuj chłodzenie emulsją, a przy stali nierdzewnej ciągły dopływ cieczy pod ciśnieniem ogranicza narost na krawędzi.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do płytek tokarskich do stali hartowanej wybierz wariant CCMT 120408 CBN z krawędzią z regularnego azotku boru.

Dekoder oznaczenia płytki rombowej wg normy ISO 1832

jak czytać kod CCMT 120408 — pozycje 1–7 oznaczenia

Oznaczenie CCMT 120408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Ckształt 2Ckąt α 3Mtolerancja 4Ttyp – 512wielkość 604grubość 708promień rε

Pozycje 1–4 · kod ISO

1CKształt

Romb 80°

2 naroża po 80° na stronę

2CKąt przyłożenia

α = 7°

pozytywna, jednostronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4TTyp

Otwór z pogłębieniem + łamacz

pogłębienie 40–60°, łamacz jednostronny

Pozycje 5–7 · wymiary [mm]

512Wielkość

l = 12,9 mm

IC = 12,7 mm · 1/2″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

708Promień naroża

rε = 0,8 mm

kod ÷ 10 → promień w mm

✓ 2 naroża × 1 strona = 2 krawędzie skrawające

Pełny zapis: CCMT 120408 = romb 80° · pozytywna 7° · klasa M · otwór z pogłębieniem i łamacz · IC 12,7 mm (l 12,9 mm) · s 4,76 mm · rε 0,8 mm

Kompatybilne noże tokarskie

oprawki z gniazdem rombowym C na wielkość 12 — toczenie zewnętrzne i wewnętrzne

SCLCR/L 1616 H1216×16 × 100 mmR prawy
←L lewy
→
SCLCR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
SCLCR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
SCMCN 2020 K1220×20 × 125 mmR prawy
←L lewy
→
SCMCN 2525 M1225×25 × 150 mmR prawy
←L lewy
→
SCACR/L 2020 K1220×20 × 125 mmR prawy
←L lewy
→
SCACR/L 2525 M1225×25 × 150 mmR prawy
←L lewy
→
S25S SCLCR/L-12Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T SCLCR/L-12Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U SCLCR/L-12Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→
S25S SCFCR/L-12Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T SCFCR/L-12Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U SCFCR/L-12Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę CCMT 120408

obsługa, dobór noży i parametry toczenia

Dwie — romb ma dwa naroża 80 stopni nadające się do toczenia, a dodatnia, jednostronna konstrukcja wykorzystuje jedną stronę płytki. Po zużyciu obu naroży płytkę wymienia się na nową, ponieważ druga strona nie ma powierzchni przyłożenia.

Oprawki z gniazdem rombowym C, IC 12,7 mm: do toczenia zewnętrznego SCLCR/L (95 stopni), SCACR/L (90 stopni) oraz SCMCN w przekrojach 16×16–25×25 mm; do toczenia wewnętrznego wytaczadła S25S–S40U z końcówką SCLCR/L lub SCFCR/L.

Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do cięższych przejść. Pozostałe wymiary (IC 12,7 mm, grubość 4,76 mm) są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 70–100 m/min, stały posuw i ciągłe chłodzenie: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
