Opis

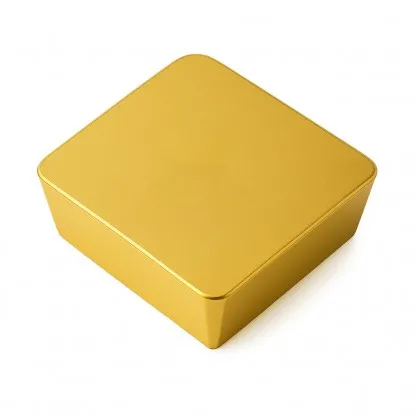

Płytka frezarska SPKN 1203 – kwadratowa do planowania 75°
| Dane techniczne | |
|---|---|
| Długość boku l | 12,70 mm |
| Średnica wpisana IC | 12,70 mm |
| Grubość płytki s | 3,18 mm |
| Kąt przystawienia κ | 75° |
| Kąt przyłożenia | 11° (pozytywna) |
| Odmiana płytki | prawa (R) |
| Gatunek | MTC (PVD) |
| Kod ANSI | SPKN 42 |
Płytka wieloostrzowa SPKN do stali i stali nierdzewnej — parametry
frezowanie planujące głowicą 75°, gatunek MTC — obróbka dokładna i średniodokładna (grupy ISO P i M)
| Materiał | vc [m/min] | fz [mm/ząb] | ap [mm] |
|---|---|---|---|
| PStal | 150-220 | 0,10-0,22 | 0,5-3,0 |
| MStal nierdzewna | 80-140 | 0,08-0,18 | 0,3-2,0 |
Płytka kwadratowa z węglika w gatunku MTC – budowa i zastosowanie
jednostronna, pozytywna płytka bez otworu ze szlifowaną krawędzią wygładzającą
Płytka frezarska SPKN 1203 to kwadratowa, jednostronna płytka wieloostrzowa z węglika spiekanego w gatunku MTC, przeznaczona do frezowania planującego stali i stali nierdzewnej. Pozytywna geometria z kątem przyłożenia jedenaście stopni obniża opory skrawania, a brak otworu i łamacza pozwala mocować płytkę klinem lub dociskiem od góry. Przy każdym z czterech naroży biegnie szlifowana krawędź wygładzająca, która wygładza dno powierzchni po przejściu głowicy. Kąt przystawienia siedemdziesiąt pięć stopni (sufiks E) kieruje tę płytkę do głowic planujących, gdzie łagodzi wejście krawędzi w materiał. Wymiary wg tabeli GOST: długość boku 12,70 mm, grubość płytki 3,18 mm.
Najważniejsze zalety kwadratowej płytki frezarskiej
- Cztery krawędzie skrawające — kwadratowa, jednostronna płytka daje 4 naroża; po stępieniu ostrza obracasz płytkę w gnieździe, bez wymiany całej głowicy.
- Gatunek MTC do grup ISO P i M — węglik z powłoką PVD do stali (P15-P25) i stali nierdzewnej (M15-M20), z myślą o obróbce dokładnej.
- Szlifowana krawędź wygładzająca — faza przy narożu obniża chropowatość dna bez dodatkowej płytki gładzącej w głowicy.
- Pozytywna geometria 11° zmniejsza opory skrawania i pobór mocy przy planowaniu większych powierzchni.
- Konstrukcja bez otworu — mocowanie klinem lub dociskiem od góry, bez śruby przechodzącej przez płytkę.
- Kąt przystawienia 75° ścienia wiór i łagodzi wejście krawędzi w materiał podczas planowania.
Zastosowania i dobór parametrów płytki kwadratowej
Płytka wieloostrzowa SPKN sprawdza się przy planowaniu płaszczyzn korpusów, płyt i odlewów ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Pracuje w głowicach planujących 75° na obrabiarkach konwencjonalnych i sterowanych numerycznie w technologii CNC. Obroty głowicy wyznaczysz ze wzoru n = 1000·vc/(π·D): dla głowicy o średnicy 63 mm przy prędkości skrawania 180 m/min otrzymasz około 910 obrotów na minutę. Szerokość krawędzi wygładzającej potwierdź w karcie Horn, a granicę posuwu na obrót oblicz jako 60% tej wartości. Dla pięciu płytek i przykładowego fz = 0,10 mm posuw stołu wyniesie vf = 0,10·5·910, czyli około 455 mm/min.
Gatunek MTC zalecany jest do obróbki dokładnej i średniodokładnej, dlatego głębokość skrawania utrzymuj w dolnej części zakresu. Przy stali nierdzewnej utrzymuj prędkość skrawania w zachowawczym zakresie 80–140 m/min, i pilnuj stałego posuwu, aby nie dopuścić do umocnienia zgniotowego warstwy skrawanej. Frezowanie współbieżne, w którym ostrze wchodzi od grubszej warstwy wióra, wydłuża trwałość krawędzi i poprawia gładkość na maszynach CNC z usuniętym luzem stołu.
▲
Ograniczenie zastosowania
Gatunek MTC jest zoptymalizowany pod obróbkę dokładną i średniodokładną — nie prowadź nim ciężkiej obróbki zgrubnej z głębokością skrawania rzędu kilku milimetrów na przejście. Do zdzierania dużych naddatków dobierz gatunek o wyższej wytrzymałości krawędzi.
Dekoder oznaczenia płytki kwadratowej wg normy ISO 1832
jak czytać kod SPKN 1203 EDSR — pozycje 1–10 oznaczenia
Oznaczenie SPKN 1203 EDSR wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary, a sufiks EDSR — geometrię krawędzi wygładzającej (wiper). Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
1Skształt 2Pkąt α 3Ktolerancja 4Ntyp – 512wielkość 603grubość – 7Ekąt κ 8Dfaza α′ 9Skrawędź 10Rkierunek
Pozycje 1–3 · kod ISO
1SKształt
Kwadrat 90°
4 naroża po 90° na stronę
2PKąt przyłożenia
α = 11°
pozytywna, jednostronna
3KTolerancja
Klasa K (precyzyjna)
grubość szlifowana ±0,025 mm
Pozycje 4–6
4NTyp
Bez otworu i łamacza
mocowanie dociskiem lub klinem
512Wielkość
l = 12,7 mm
IC = 12,7 mm (kwadrat: IC = l)
603Grubość
s = 3,18 mm
między powierzchniami natarcia
Sufiks EDSR · krawędź wygładzająca (wiper)
7EKąt przystawienia
κ = 75°
głowice do planowania 75°
8DFaza wygładzająca
α′ = 15°
kąt przyłożenia fazy wygładzającej (wiper)
9SStan krawędzi
Fazowana i zaokrąglona
S-land — najmocniejsza krawędź
10RKierunek
Prawa
standardowy prawy obrót wrzeciona
✓ 4 naroża × 1 strona = 4 krawędzie skrawające
Pełny zapis: SPKN 1203 EDSR = kwadrat 90° · pozytywna 11° · klasa K · bez otworu i łamacza · IC 12,7 mm (l 12,7 mm) · s 3,18 mm · κ 75° · faza wygładzająca 15° · krawędź fazowana i zaokrąglona · prawa (R)
Głowice frezarskie kompatybilne z płytką SPKN
gniazda głowic planujących 75° — mocowanie klinem lub dociskiem od góry
Dobór głowicy do płytki SPKN
| Zgodność | Typ głowicy lub mocowania |
|---|---|
| ✓ | Głowice planujące 75° pod gniazdo SPKN (np. FWT 75°, Darmet FB75SP15) — kąt przystawienia zgodny z sufiksem E. |
| ✓ | Mocowanie klinem lub dociskiem od góry — płytka jest bez otworu i osadza się w gnieździe dociskiem. |
| ✗ | Głowice narożne 90° (shoulder) — pracują pod płytki TPKN lub APKT, nie pod SPKN. |
| ✗ | Głowice planujące 45° — wymagają płytek SEKN/SEKR o innym kącie naroża. |
| ✗ | Głowice NFZ4/NFZ6 — gniazda pod płytki SNUN/SNMM, nie pod rodzinę SPKN. |
| ✗ | Mocowanie śrubą przez otwór — płytka SPKN nie ma otworu montażowego. |
Najczęściej zadawane pytania o płytkę frezarską SPKN
liczba krawędzi, dobór głowic, znaczenie sufiksu i parametry
Cztery — kwadrat ma 4 naroża, a pozytywna geometria z kątem przyłożenia 11° sprawia, że płytka jest jednostronna i pracuje tylko górną powierzchnią. Po stępieniu naroża obracasz płytkę w gnieździe na kolejną krawędź, bez zmiany głowicy.
W głowicach planujących o kącie przystawienia 75° (np. FWT 75° lub Darmet FB75SP15). Płytka nie ma otworu, więc osadza się w gnieździe dociskiem od góry lub klinem. Głowice narożne 90° i planujące 45° wymagają innych płytek.
Cztery pod-pozycje: E = kąt przystawienia 75°, D = kąt przyłożenia fazy wygładzającej 15°, S = krawędź fazowana i zaokrąglona (S-land (faza wygładzająca + zaokrąglenie krawędzi)), R = wersja prawa. To kody znormalizowane, nie oznaczenia firmowe.
Tak — gatunek MTC obejmuje grupę ISO M15-M20. Utrzymuj prędkość skrawania w zachowawczym zakresie 80–140 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
Opinie klientów (3)
Frezowałe w stali i w nierdzewce, planując powierzchnię. Ładna powierzchnia wyszła do przejściu i całkiem wydajne są te płytki
Dobrej jakości płytki, bardzo ładną powierzchnie mi zrobiły ale nie można ciągnąć z dużymi głębokościami skrawania ap
