Opis

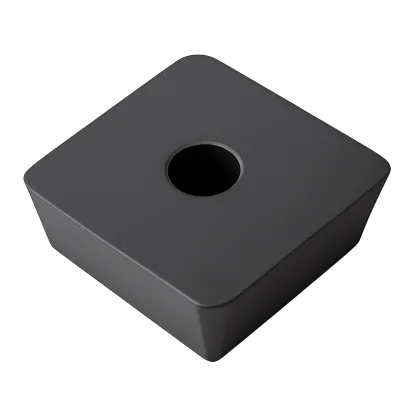

Płytka frezarska SPKN 1203 – kwadratowa płytka wygładzająca
| Dane techniczne | |
|---|---|
| Długość boku l | 12,70 mm |
| Grubość płytki s | 3,18 mm |
| Wpisana średnica IC | 12,70 mm |
| Kąt przystawienia κ | 75° |
| Przyłożenie fazy | 15° |
| Odmiana | prawa (R) |
| Klasa tolerancji | K (szlifowana) |
| Gatunek | H8320 |
| Kod ANSI | SPKN 42 |
Płytka wieloostrzowa SPKN do planowania stali i staliwa
zachowawcza tabela 45° dla ISO P jako punkt startowy — weryfikuj dla głowicy 75°
| Materiał | vc [m/min] | fz [mm/ząb] | ap [mm] |
|---|---|---|---|
| PStal, staliwo | 150-220 | 0,10-0,22 | 0,5-3,0 |
Płytka z węglika spiekanego H8320 – budowa i zastosowanie
jednostronny kwadrat 75° bez otworu, ze szlifowaną krawędzią wygładzającą
Płytka frezarska SPKN 1203 to kwadratowa, jednostronna płytka wieloostrzowa z węglika spiekanego, przeznaczona do planowania stali i staliwa. Kwadratowy kształt daje cztery krawędzie skrawające, a pozytywna geometria z kątem przyłożenia jedenaście stopni obniża siły skrawania i pobór mocy. Płytka nie ma otworu ani łamacza wióra, dlatego mocuje się ją dociskiem od góry lub klinem w gnieździe głowicy. Szlifowana krawędź wygładzająca przy narożu, pracująca pod kątem przystawienia siedemdziesiąt pięć stopni, poprawia gładkość planowanej powierzchni. Gatunek H8320 koreańskiej marki Horn to węglik przeznaczony do materiałów twardszych i cięższych warunków skrawania. Wymiary odpowiadają normie ISO 3365: długość boku 12,70 mm i grubość 3,18 mm, co w kodzie ANSI zapisano jako SPKN 42.
Najważniejsze zalety płytki frezarskiej SPKN
- Cztery krawędzie skrawające — kwadrat daje 4 naroża do wykorzystania; po stępieniu ostrza wystarczy obrócić płytkę w gnieździe głowicy.
- Szlifowana krawędź wygładzająca — faza przy narożu wygładza dno planowanej powierzchni i pozwala zwiększyć posuw bez utraty gładkości.
- Gatunek H8320 do trudniejszych warunków — węglik do materiałów twardszych, odporny na zużycie ścierne i pracę w wysokiej temperaturze skrawania.
- Pozytywna geometria z przyłożeniem 11° zmniejsza siły skrawania i drgania podczas planowania.
- Mocowanie dociskiem lub klinem bez otworu upraszcza wymianę płytki w głowicy planującej.
- Kąt przystawienia 75° rozkłada obciążenie na dłuższy odcinek krawędzi niż głowice ramieniowe 90°.
Zastosowania i dobór parametrów frezowania
Płytka wieloostrzowa SPKN sprawdza się przy planowaniu płaszczyzn na frezarkach konwencjonalnych i obrabiarkach CNC. Prędkość obrotową wrzeciona wyznaczysz ze wzoru n = 1000·vc/(π·D): dla głowicy o średnicy 63 mm przy prędkości skrawania vc = 180 m/min otrzymasz około 910 obr/min. Cztery szlifowane krawędzie i twardy węglik gatunku H8320 zapewniają odporność na zużycie ścierne oraz pracę w podwyższonej temperaturze. Płytkę stosuje się do obróbki zgrubnej i wykańczającej płaszczyzn ze stali konstrukcyjnych węglowych, stali stopowych o umiarkowanej twardości oraz staliwa, czyli materiałów z grupy ISO P.
Krawędź wygładzająca skraca czas obróbki, lecz wymaga rozwagi przy doborze posuwu na ząb (fz). Utrzymuj posuw na obrót nie większy niż sześćdziesiąt procent szerokości krawędzi wygładzającej, aby uniknąć pogorszenia gładkości i przeciążenia naroża. Stal i staliwo skrawaj z chłodzeniem, aby ustabilizować temperaturę pracy krawędzi wygładzającej i ograniczyć jej zużycie ścierne. Głębokość skrawania dobieraj do sztywności układu obrabiarka–narzędzie–detal, aby ograniczyć drgania cienkiej, jednostronnej płytki.
▲
Ograniczenie zastosowania
Płytka SPKN nie ma otworu montażowego — pasuje wyłącznie do gniazd z dociskiem górnym lub klinem. Nie zamontujesz jej w głowicach z centralnym otworem śrubowym (pod płytki APKT czy SEKT) ani w głowicach ramieniowych 90°.
Dekoder oznaczenia płytki kwadratowej wg normy ISO 1832
jak czytać kod SPKN 1203 EDTR — pozycje 1–10 oznaczenia
Oznaczenie SPKN 1203 EDTR wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 2 kody liczbowe — wymiary, a sufiks EDTR — geometrię krawędzi wygładzającej (wiper). Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
1Skształt 2Pkąt α 3Ktolerancja 4Ntyp – 512wielkość 603grubość – 7Ekąt κ 8Dfaza α′ 9Tkrawędź 10Rkierunek
Pozycje 1–3 · kod ISO
1SKształt
Kwadrat 90°
4 naroża po 90° na stronę
2PKąt przyłożenia
α = 11°
pozytywna, jednostronna
3KTolerancja
Klasa K (precyzyjna)
grubość szlifowana ±0,025 mm
Pozycje 4–6
4NTyp
Bez otworu i łamacza
mocowanie dociskiem lub klinem
512Wielkość
l = 12,7 mm
IC = 12,7 mm (kwadrat: IC = l)
603Grubość
s = 3,18 mm
między powierzchniami natarcia
Sufiks EDTR · krawędź wygładzająca (wiper)
7EKąt przystawienia
κ = 75°
głowice do planowania 75°
8DFaza wygładzająca
α′ = 15°
kąt przyłożenia fazy wygładzającej (wiper)
9TStan krawędzi
Fazowana (T-land)
faza wzmacnia krawędź przy obróbce zgrubnej
10RKierunek
Prawa
standardowy prawy obrót wrzeciona
✓ 4 naroża × 1 strona = 4 krawędzie skrawające
Pełny zapis: SPKN 1203 EDTR = kwadrat 90° · pozytywna 11° · klasa K · bez otworu i łamacza · IC 12,7 mm (l 12,7 mm) · s 3,18 mm · κ 75° · faza wygładzająca 15° · krawędź fazowana · prawa (R)
Kompatybilność płytki SPKN z głowicami frezarskimi
gniazda pod kwadratową płytkę bez otworu, κ 75°
Dobór głowicy i mocowania
| Ocena | Kryterium doboru głowicy i mocowania |
|---|---|
| ✔ | Głowice planujące o kącie przystawienia 75° (np. FWT 75°, Darmet FB75SP15) |
| ✔ | Mocowanie dociskiem od góry lub klinem — płytka bez otworu i bez łamacza |
| ✔ | Frezowanie planujące stali i staliwa (grupa ISO P) |
| ✗ | Głowice ramieniowe 90° — pracują z płytkami TPKN lub APKT, nie SPKN |
| ✗ | Głowice planujące 45° — wymagają płytek typu SEKN/SEAN, nie SPKN |
| ✗ | Gniazda z centralnym otworem śrubowym — płytka SPKN nie ma otworu montażowego |
Najczęściej zadawane pytania o płytkę SPKN
krawędzie, gatunek H8320, sufiks EDTR i dobór głowicy
Cztery — kwadrat ma 4 naroża, a pozytywna geometria z kątem przyłożenia 11° sprawia, że płytka jest jednostronna i pracuje tylko górną powierzchnią. Po stępieniu naroża obracasz płytkę w gnieździe głowicy na kolejną krawędź, bez wymiany oprawki.
Gatunek H8320 koreańskiej marki Horn to węglik do materiałów twardszych i cięższych warunków skrawania: stali oraz staliwa (grupa ISO P). Odznacza się odpornością na zużycie ścierne i pracę w podwyższonej temperaturze.
Cztery pod-pozycje wg normy ISO 1832: E = kąt przystawienia fazy przy narożu 75°, D = kąt przyłożenia fazy wygładzającej 15°, T = krawędź fazowana (T-land), R = odmiana prawa. W dekoderze sklepowym zapis skrócono do EDR.
W głowicach planujących o kącie przystawienia 75°, na przykład FWT 75° lub Darmet FB75SP15. Płytka nie ma otworu, więc mocuje się ją dociskiem od góry lub klinem — nie pasuje do gniazd z centralnym otworem śrubowym.
