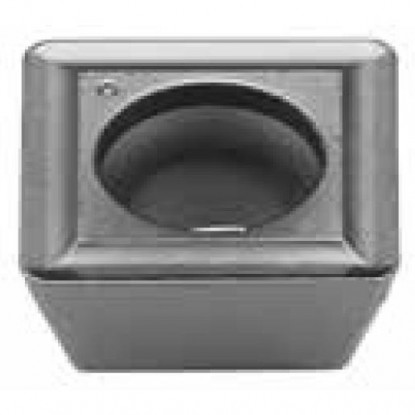

Płytka węglikowa SPMG 07T308 – do wierteł składanych
| Dane techniczne | |
|---|---|
| Kształt płytki | kwadratowa (S) |
| Długość boku l | 7,94 mm |
| Grubość płytki s | 3,97 mm |
| Promień naroża rε | 0,8 mm |
| Gatunek węglika | H6310 (PVD) |
| Typ | do wierteł składanych |
Płytka wieloostrzowa SPMG H6310 – parametry skrawania
zachowawcze zakresy vc i posuwu dla stali (P) i stali nierdzewnej (M)
| Materiał | Vc [m/min] | Posuw f [mm/obr] |
|---|---|---|
| PStal | 50-75 | 0,15-0,40 |
| MStal nierdzewna | 35-50 | 0,10-0,22 |
Płytka do wierteł składanych H6310 – budowa i zasady pracy
kwadratowa płytka centralna wiertła składanego
Płytka węglikowa SPMG 07T308 to kwadratowa płytka wieloostrzowa przeznaczona do wierteł składanych — narzędzi z wymiennymi ostrzami do wiercenia otworów o większych średnicach na obrabiarkach CNC. W korpusie takiego wiertła pracują zwykle dwie różne płytki: centralna, umieszczona blisko osi obrotu, oraz obwodowa, która wyznacza średnicę i jakość powierzchni otworu. Pozycję tej płytki w konkretnym wiertle wskazuje dokumentacja korpusu. Podział na pozycję centralną i obwodową pozostaje funkcjonalny, lecz ten sam kształt ISO bywa dopuszczony na obu pozycjach, zróżnicowanych gatunkiem lub geometrią łamacza. Płytkę wykonano z węglika spiekanego w gatunku H6310 z powłoką PVD, nanoszoną fizycznie z fazy gazowej. Ten uniwersalny gatunek obejmuje stal grup ISO P oraz stal nierdzewną grupy M. Długość boku wynosi 7,94 mm, grubość 3,97 mm, a promień naroża 0,8 mm.
Najważniejsze zalety płytki z węglika spiekanego H6310
- Cztery krawędzie skrawające — kwadratowa płytka daje 4 naroża; po stępieniu obracasz ją w gnieździe, bez wymiany całego wiertła.
- Gatunek H6310 z powłoką PVD — do stali P20-P40 i stali nierdzewnej M20-M40, z odpornością na temperaturę i zużycie ścierne.
- Wymienne ostrza zamiast ostrzenia — pozwalają odnowić krawędź roboczą bez wymiany całego korpusu wiertła.
- Kwadratowy kształt daje mocne, wytrzymałe naroże, odporne na obciążenia udarowe przy wejściu wiertła.
- Otwór płytki współpracuje z przeznaczonym dla niej gniazdem korpusu wiertła; pozycję potwierdź w dokumentacji korpusu.
- Jeśli karta korpusu przewiduje tę płytkę w pozycji centralnej, pracuje ona blisko osi i przejmuje duży udział obciążenia osiowego.
Zastosowania i dobór parametrów wiercenia
Ta płytka do wierteł składanych sprawdza się przy wierceniu otworów w stali konstrukcyjnej i nierdzewnej. Parametry dobiera się do średnicy nominalnej wiertła oraz warunków pracy pozycji centralnej. Obroty wrzeciona dobierzesz ze wzoru n = 1000·vc/(π·D), gdzie D oznacza średnicę wiertła, a vc wybierasz ze źródłowego zakresu dla obrabianego materiału. Przykładowo dla D = 20 mm i vc = 60 m/min: n = 1000·60/(π·20) ≈ 955 obr/min. Posuw odnoś do średnicy narzędzia, nie do samej płytki.
Wiertło składane wymaga sztywnego mocowania i chłodziwa podawanego przez korpus wprost do strefy skrawania — to warunek pewnego usuwania wiórów z głębokiego otworu. Na wejściu w materiał i przy wyjściu zmniejsz posuw, aby odciążyć krawędzie i ograniczyć ryzyko wykruszenia naroży. Podział pracy między płytki nie jest przypadkowy: płytka centralna tnie przy bardzo niskiej prędkości blisko osi i znosi duże siły osiowe, natomiast płytka obwodowa pracuje z pełną prędkością i decyduje o średnicy oraz gładkości otworu. Dobieraj współpracujące płytki w gatunku i geometrii zalecanych dla danego korpusu; konkretny kształt ISO na każdej pozycji wynika z jego dokumentacji.
▲
Ograniczenie zastosowania
Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC. Pozycję kwadratowej płytki S oraz płytkę współpracującą ustal według dokumentacji korpusu. Dobierz obie pozycje w zalecanym gatunku i geometrii; nie zamieniaj ich bez potwierdzenia w karcie wiertła.
Dekoder oznaczenia płytki kwadratowej wg normy ISO 1832
jak czytać kod SPMG 07T308 — pozycje 1–7 oznaczenia
Oznaczenie SPMG 07T308 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.
Dekoder oznaczenia ISO 1832 — jak czytać kod
1Skształt 2Pkąt α 3Mtolerancja 4Gtyp – 507wielkość 6T3grubość 708promień rε
Pozycje 1–4 · kod ISO
1SKształt
Kwadrat 90°
4 naroża po 90° na stronę
2PKąt przyłożenia
α = 11°
pozytywna, jednostronna
3MTolerancja
Klasa M (pośrednia)
IC ±0,05 · grubość ±0,13 mm
4GTyp
Otwór + łamacz wióra
łamacz po obu stronach
Pozycje 5–7 · wymiary [mm]
507Wielkość
l = 7,94 mm
IC = 7,94 mm (kwadrat: IC = l)
6T3Grubość
s = 3,97 mm
między powierzchniami natarcia
708Promień naroża
rε = 0,8 mm
kod ÷ 10 → promień w mm
✓ 4 naroża × 1 strona = 4 krawędzie skrawające
Pełny zapis: SPMG 07T308 = kwadrat 90° · pozytywna 11° · klasa M · otwór i łamacz · IC 7,94 mm (l 7,94 mm) · s 3,97 mm · rε 0,8 mm
Kompatybilność płytki SPMG H6310
gdzie ją stosować, a czego unikać
Zastosowanie i ograniczenia:
| Ocena | Zastosowanie lub ograniczenie |
|---|---|
| ✔ | Korpusy wierteł składanych z gniazdem na płytkę SPMG 07 |
| ✔ | Praca w pozycji centralnej lub obwodowej, jeżeli przewiduje ją karta konkretnego korpusu |
| ✔ | Wiercenie stali konstrukcyjnej (P) i stali nierdzewnej (M) na obrabiarkach CNC |
| ✔ | Osadzenie w przeznaczonym dla niej gnieździe korpusu wiertła |
| ✗ | Dowolne przypisanie pozycji lub gatunku bez sprawdzenia dokumentacji korpusu |
| ✗ | Wiertła monolityczne z węglika (VHM) — bez wymiennych płytek |
| ✗ | Stale hartowane powyżej 45 HRC — poza zakresem gatunku H6310 |
| ✗ | Wiertła wymiennogłowicowe — wymianie podlega cała głowica, nie sama płytka |
Najczęściej zadawane pytania o płytkę SPMG 07T308
narzędzia, krawędzie, materiały i dobór obrotów
Do wierteł składanych — korpusów z wymiennymi płytkami do wiercenia większych średnic. Pracują w nich zwykle dwie różne płytki: centralna przy osi i obwodowa na obwodzie. Pozycję kwadratowej SPMG 07 — centralną albo obwodową — oraz jej gatunek wskazuje dokumentacja konkretnego korpusu.
Cztery — kwadrat ma 4 naroża. Po stępieniu jednej krawędzi obracasz płytkę w gnieździe na kolejne naroże, bez wymiany całego wiertła. Cztery krawędzie pozwalają kolejno wykorzystać wszystkie naroża płytki.
Gatunek H6310 to węglik z powłoką PVD do stali grup ISO P20-P40 i stali nierdzewnej M20-M40. Jest uniwersalny dla stali i stali nierdzewnej, ale nie nadaje się do stali hartowanych powyżej 45 HRC.
Ze wzoru n = 1000·vc/(π·D), gdzie D to średnica wiertła. Dla stali wybierz vc z zakresu 50-75 m/min oraz posuw f z zakresu 0,15-0,40 mm/obr.
