Płytka SPMG 090408 H6310 Horn

Horn Horn
0000011223
17,22 zł brutto

Cena netto: 14,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

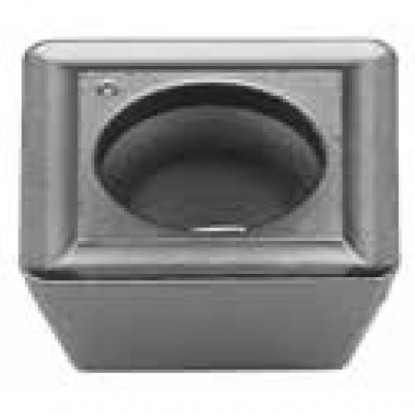

Płytka węglikowa SPMG 090408 – do wierteł składanych

Dane techniczne
Długość boku l9,80 mm
Grubość płytki s4,76 mm
Promień naroża rε0,80 mm
Kod ANSISPMG 332
Kształtkwadrat (S)
Gatunek węglikaH6310 (PVD)
Zastosowaniewiertła składane

Parametry skrawania płytki wieloostrzowej do wierteł składanych

zachowawcze prędkości skrawania i posuwy dla stali oraz stali nierdzewnej

Grupa ISO / materiałVc [m/min]Posuw f [mm/obr]
PStal50-750,15-0,40
MStal nierdzewna35-500,10-0,22

Płytka z węglika H6310 do wierteł składanych – budowa i zastosowanie

kwadratowa płytka wiertarska do otworów na obrabiarkach CNC

Płytka węglikowa SPMG 090408 to kwadratowa płytka wieloostrzowa przeznaczona do wierteł składanych, czyli narzędzi z wymiennymi ostrzami do wiercenia otworów na obrabiarkach CNC. W korpusie wiertła pozycję płytki SPMG — centralną albo obwodową — oraz jej gatunek i geometrię łamacza określa dokumentacja konkretnego narzędzia. Płytka do wierteł składanych jest wykonana z węglika spiekanego w gatunku H6310 z powłoką PVD, czyli nakładaną fizycznie z fazy gazowej. Gatunek ten jest przeznaczony do stali z grupy P oraz stali nierdzewnej z grupy M. Kwadratowy zarys z czterema narożami i promieniem naroża 0,8 mm daje wytrzymałe krawędzie do pracy w ciężkich, przerywanych warunkach skrawania.

Najważniejsze zalety płytki wiertarskiej do wierteł składanych

  • Cztery krawędzie skrawające — kwadratowy zarys daje 4 naroża; po stępieniu ostrza wystarczy obrócić płytkę w gnieździe wiertła.
  • Gatunek H6310 z powłoką PVD — węglik do stali z grupy P20-P40 i stali nierdzewnej M20-M40.
  • Wymienne ostrza — zużytą płytkę wymieniasz bez zastępowania całego korpusu wiertła.
  • Promień naroża 0,8 mm daje wytrzymałą krawędź odporną na wykruszanie w przerywanych warunkach skrawania.
  • Pozycję płytki SPMG w korpusie wiertła składanego potwierdź w dokumentacji danego narzędzia.

Zastosowania i dobór parametrów w wiertle składanym

W wiertle składanym pozycja centralna pracuje przy około 0–50% maksymalnej prędkości skrawania, a obwodowa przy około 50–100%; konkretną pozycję tej płytki wskazuje karta korpusu. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D), gdzie D oznacza średnicę korpusu, a Vc wybierasz ze źródłowego zakresu dla obrabianego materiału. Dla D = 20 mm i Vc = 60 m/min: n = 1000·60/(π·20) ≈ 955 obr/min. Posuw dobieraj według tabeli i zaleceń producenta korpusu, aby nie przeciążyć ostrza.

Przy wierceniu stali nierdzewnej z grupy M utrzymuj stały posuw i ciągłe chłodzenie chłodziwem podawanym przez oprawkę do strefy skrawania. Stal nierdzewna może umacniać się podczas obróbki, dlatego unikaj przerw w posuwie. Na wejściu i wyjściu wiertła z materiału zmniejsz posuw, aby ograniczyć wykruszanie naroży. Wiertło składane wymaga sztywnego mocowania korpusu i wrzeciona, ponieważ luz prowadzi do drgań i skróconej trwałości płytek. Dla otworów o zaostrzonej tolerancji przewidź rozwiercanie, gdyż typowe wiertło składane osiąga zwykle dokładność klasy H10–H12 (IT10–IT12).

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC. Płytki nie wchodzą w skład wiertła — dobierz je do gniazda konkretnego korpusu. Dla otworów o zaostrzonej tolerancji przewidź rozwiercanie, ponieważ typowe wiertło składane osiąga dokładność klasy H10–H12 (IT10–IT12).

Dekoder oznaczenia płytki kwadratowej wg normy ISO 1832

jak czytać kod SPMG 090408 — pozycje 1–7 oznaczenia

Oznaczenie SPMG 090408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Skształt 2Pkąt α 3Mtolerancja 4Gtyp – 509wielkość 604grubość 708promień rε

Pozycje 1–4 · kod ISO

1SKształt

Kwadrat 90°

4 naroża po 90° na stronę

2PKąt przyłożenia

α = 11°

pozytywna, jednostronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

509Wielkość

l = 9,8 mm

IC = 9,8 mm (kwadrat: IC = l)

604Grubość

s = 4,76 mm

między powierzchniami natarcia

708Promień naroża

rε = 0,8 mm

kod ÷ 10 → promień w mm

✓ 4 naroża × 1 strona = 4 krawędzie skrawające

Pełny zapis: SPMG 090408 = kwadrat 90° · pozytywna 11° · klasa M · otwór i łamacz · IC 9,8 mm (l 9,8 mm) · s 4,76 mm · rε 0,8 mm

Kompatybilność płytki z wiertłami składanymi

gdzie płytka pasuje, a gdzie nie należy jej stosować

Zastosowanie i ograniczenia

OcenaZastosowanie
✔Korpusy wierteł składanych z gniazdem na płytkę SPMG 09 — pozycja zgodna z kartą korpusu
✔Wiercenie na obrabiarkach CNC w korpusie z odpowiednim gniazdem na płytkę SPMG 09
✔Stal (grupa P) i stal nierdzewna (grupa M)
✗Stale hartowane powyżej 45 HRC — poza zakresem gatunku H6310
✗Wiertła monolityczne VHM oraz wiertła z koronką lutowaną — nie przyjmują płytek wymiennych
✗Zamienne stosowanie między systemami różnych producentów bez sprawdzenia gniazda

Najczęściej zadawane pytania o płytkę wiertarską

dobór narzędzia, materiały i parametry wiercenia

Do wierteł składanych, czyli wierteł z wymiennymi płytkami, w korpusach z gniazdem na płytkę SPMG 09. Pozycję SPMG oraz jej gatunek określa dokumentacja korpusu; ten sam kształt ISO może być dopuszczony na obu pozycjach. Płytki zwykle nie wchodzą w skład wiertła — dobierz je do gniazda konkretnego korpusu.

Gatunek H6310 to węglik z powłoką PVD do stali z grupy P20-P40 i stali nierdzewnej M20-M40. Nie jest przeznaczony do stali hartowanych powyżej 45 HRC.

Kwadratowy zarys daje 4 naroża do wykorzystania. Po stępieniu ostrza obracasz płytkę w gnieździe wiertła na kolejną krawędź, bez wymiany całego korpusu. Wymiary krawędzi to długość boku 9,8 mm, grubość 4,76 mm i promień naroża 0,8 mm.

Obroty policzysz ze wzoru n = 1000·Vc/(π·D), gdzie D to średnica korpusu. Dla stali wybierz Vc z zakresu 50-75 m/min i posuw f z zakresu 0,15-0,40 mm/obr; wartości zweryfikuj z dokumentacją wiertła.
