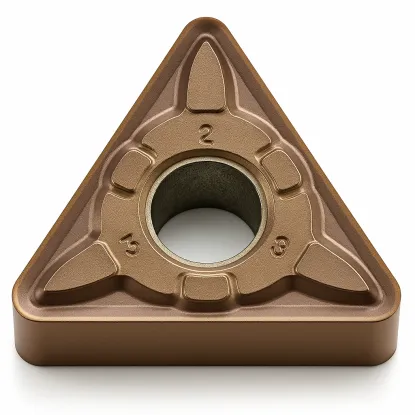

Płytka TNMG 160412 H6310 Horn - Płytka tokarska
search
  • Płytka TNMG 160412 H6310 Horn - Płytka tokarska
  • Płytka TNMG 160412 H6310 Horn - Płytka tokarska - nr. 1
Horn

Płytka TNMG 160412 H6310 Horn

Horn Horn
277371
Długość krawędzi: 16 mm2 rozmiary tej płytki
16 mm22 mm
23,37 zł brutto

Cena netto: 19,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska TNMG 160412 – wieloostrzowy trójkąt 60 stopni do obróbki zgrubnej

Dane techniczne
Długość boku l 16,5 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 3,81 mm
Promień naroża rε 1,2 mm
Kod ANSI TNMG 333
Płytka tokarska wieloostrzowa TNMG 160412 z węglika spiekanego H6310, dwustronny trójkąt 60 stopni z otworem i łamaczem wióra do toczenia zgrubnego

Parametry skrawania płytki TNMG 160412 do stali i stali nierdzewnej

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 250-350 0,15 0,2 180-270 0,3 1 170-220 0,6 2,5
MStal nierdzewna 125-260 0,15 0,2 100-220 0,3 1 80-200 0,6 2,5

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

dwustronny trójkąt 60 stopni z powiększonym narożem 1,2 mm do toczenia zgrubnego

Płytka tokarska TNMG 160412 to dwustronna, trójkątna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do zgrubnego toczenia stali i stali nierdzewnej. Kształt T, czyli trójkąt równoboczny o kącie naroża 60 stopni, ułatwia dojście do konturu detalu przy toczeniu wzdłużnym i planowaniu. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki — łącznie sześcioma krawędziami skrawającymi. Powiększony promień naroża rε 1,2 mm wzmacnia wierzchołek ostrza i przenosi duże naddatki oraz posuwy do 0,6 mm/obr. Otwór z obustronnym łamaczem wióra (typ G wg ISO 1832) kontroluje spływ i łamanie wióra.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Sześć krawędzi skrawających — 3 naroża na każdą z dwóch stron obniżają koszt pojedynczego ostrza w porównaniu z płytkami jednostronnymi.
  • Gatunek H6310 do grup ISO P i M — uniwersalny węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Promień naroża rε 1,2 mm — wariant zgrubny rodziny, wytrzymały wierzchołek do dużych głębokości i przerywanego skrawania.
  • Klasa tolerancji M, czyli okrąg wpisany IC ±0,05 mm, daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe.
  • Wymiary zgodne z normą ISO 1832: długość krawędzi 16,5 mm, IC 9,525 mm (3/8″), grubość 4,76 mm — pasują do oprawek z gniazdem 16.
  • Kąt naroża 60 stopni oznacza mniejsze siły promieniowe niż przy narożu 80 stopni — mniej drgań na smukłych detalach.

Zastosowania i dobór parametrów płytki trójkątnej

Powiększony promień naroża 1,2 mm rozkłada obciążenie na dłuższym odcinku krawędzi, dzięki czemu ostrze pewniej znosi przerywane skrawanie i duże głębokości. To wariant do obróbki zgrubnej rodziny TNMG 1604 — przy zdejmowaniu naddatku 1,5–2,5 mm pracuje stabilniej niż płytki o promieniu 0,4 czy 0,8 mm. Kosztem większego promienia jest wzrost sił promieniowych, dlatego na smukłych wałkach warto ograniczyć głębokość skrawania lub zastosować podparcie kłem. Sześć krawędzi skrawających obniża koszt jednego ostrza w produkcji seryjnej.

Płytka TNMG 160412 (zapisywana też łącznie jako TNMG160412) sprawdza się przy zgrubnym toczeniu wałków, tulei i odkuwek ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 80 mm przy Vc = 200 m/min otrzymasz około 796 obr/min. Przy stalach nierdzewnych utrzymuj prędkość skrawania 80–200 m/min i stały posuw, aby uniknąć umocnienia zgniotowego warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant z krawędzią z regularnego azotku boru CBN. Do czystego wykańczania z małym posuwem lepiej sprawdzi się wariant o mniejszym promieniu naroża.

Dekoder oznaczenia płytki trójkątnej wg normy ISO 1832

jak czytać kod TNMG 160412 — pozycje 1–7 oznaczenia

Oznaczenie TNMG 160412 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Tkształt 2Nkąt α 3Mtolerancja 4Gtyp – 516wielkość 604grubość 712promień rε

Pozycje 1–4 · kod ISO

1TKształt

Trójkąt 60°

3 naroża po 60° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,05 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

516Wielkość

l = 16,5 mm

IC = 9,525 mm · 3/8″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

712Promień naroża

rε = 1,2 mm

kod ÷ 10 → promień w mm

✓ 3 naroża × 2 strony = 6 krawędzi skrawających

Pełny zapis: TNMG 160412 = trójkąt 60° · negatywna · klasa M · otwór i łamacz · IC 9,525 mm (l 16,5 mm) · s 4,76 mm · rε 1,2 mm

Kompatybilne noże tokarskie

oprawki z gniazdem trójkątnym 16 — toczenie zewnętrzne i wewnętrzne

TTJNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
TTJNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
TTJNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
TTENN 2020 K1620×20 × 125 mmNeutralny
↔
TTENN 2525 M1625×25 × 150 mmNeutralny
↔
TTENN 3232 P1632×32 × 170 mmNeutralny
↔
TTGNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
TTGNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
TTGNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
TTFNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
TTFNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
TTFNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
MTJNR/L 2020 K1620×20 × 125 mmR prawy
←L lewy
→
MTJNR/L 2525 M1625×25 × 150 mmR prawy
←L lewy
→
MTJNR/L 3232 P1632×32 × 170 mmR prawy
←L lewy
→
MTENN 2020 K1620×20 × 125 mmNeutralny
↔
MTENN 2525 M1625×25 × 150 mmNeutralny
↔
MTENN 3232 P1632×32 × 170 mmNeutralny
↔
S25S TTUNR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T TTUNR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S25S TT-NR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T TT-NR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S20R MTUNR/L-16ø20 × 200 mm | D min ≥25R prawy
←L lewy
→
S25S MTUNR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T MTUNR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S40U MTUNR/L-16ø40 × 350 mm | D min ≥50R prawy
←L lewy
→
S20R MTQNR/L-16ø20 × 200 mm | D min ≥25R prawy
←L lewy
→
S25S MTQNR/L-16ø25 × 250 mm | D min ≥32R prawy
←L lewy
→
S32T MTQNR/L-16ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S40U MTQNR/L-16ø40 × 350 mm | D min ≥50R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę TNMG 160412

obsługa, dobór noży i parametry toczenia

Sześć — trójkąt ma 3 naroża na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

Oprawki z gniazdem trójkątnym 16 (IC 9,525 mm): do toczenia zewnętrznego TTJNR/L i MTJNR/L (kąt przystawienia 93 stopnie), TTFNR/L i TTGNR/L (90 stopni) oraz TTENN i MTENN (60 stopni) w przekrojach 20×20–32×32 mm; do toczenia wewnętrznego wytaczadła S20R–S40U z końcówką TTUNR/L, MTUNR/L lub MTQNR/L.

Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm (160412) wybiera się do obróbki zgrubnej przy posuwach do 0,6 mm/obr i głębokości do 2,5 mm. Pozostałe wymiary (IC 9,525 mm, grubość 4,76 mm) są identyczne.

Tak — powiększony promień naroża 1,2 mm wzmacnia wierzchołek ostrza, dzięki czemu płytka przenosi głębokości skrawania do 2,5 mm i posuwy do 0,6 mm/obr. Na smukłych wałkach ogranicz głębokość lub zastosuj podparcie kłem, bo większy promień zwiększa siły promieniowe.
