Płytka TNMG 220412 H6310 Horn - Stal i Stal nierdzewna
search
  • Płytka TNMG 220412 H6310 Horn - Stal i Stal nierdzewna

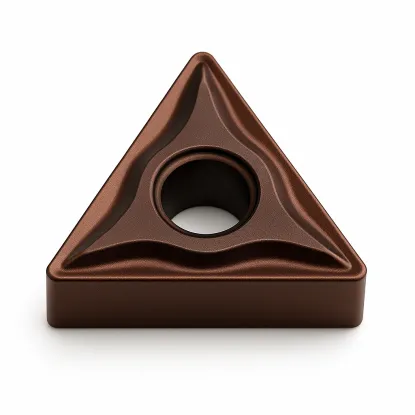

  • Płytka TNMG 220412 H6310 Horn - Stal i Stal nierdzewna - nr. 1
Horn

Płytka TNMG 220412 H6310 Horn

Horn Horn
569621
Długość krawędzi: 22 mm2 rozmiary tej płytki
16 mm22 mm
36,90 zł brutto

Cena netto: 30,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska TNMG 220412 – wieloostrzowy trójkąt 60 stopni

Dane techniczne
Długość boku l 22 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 5,16 mm
Promień naroża rε 1,2 mm
Kod ANSI TNMG 433
Płytka tokarska wieloostrzowa TNMG 220412 z węglika spiekanego H6310, dwustronny trójkąt 60 stopni z otworem i łamaczem wióra

Parametry skrawania płytki TNMG 220412 do stali i stali nierdzewnej

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 250-350 0,15 0,5 180-270 0,25 2 170-220 0,5 3
MStal nierdzewna 125-260 0,15 0,5 100-220 0,25 2 80-200 0,5 3

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

dwustronny trójkąt 60 stopni z otworem i łamaczem wióra

Płytka tokarska TNMG 220412 to dwustronna, trójkątna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt T, czyli trójkąt równoboczny o kącie naroża 60 stopni, ułatwia dojście do konturu detalu przy toczeniu wzdłużnym i planowaniu. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki — łącznie sześcioma krawędziami skrawającymi. Duży promień naroża rε 1,2 mm wzmacnia naroże i sprzyja obróbce zgrubnej przy większych posuwach. Otwór z obustronnym łamaczem wióra (typ G wg ISO 1832) kontroluje spływ i łamanie wióra.

Gatunek H6310 to węglik spiekany z powłoką PVD, klasyfikowany w grupach ISO P20-P40 oraz M20-M40. Powłoka zwiększa odporność krawędzi na ścieranie i wysoką temperaturę, dlatego jedna płytka obejmuje zarówno stal konstrukcyjną, jak i trudniejszą stal nierdzewną. Klasa tolerancji M zapewnia powtarzalne położenie naroża po obrocie płytki w gnieździe. Podstawowe wymiary według ISO 1832 to długość krawędzi 22 mm, okrąg wpisany IC 12,7 mm (1/2 cala) i grubość 4,76 mm, co odpowiada oprawkom z gniazdem trójkątnym w rozmiarze 22.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Sześć krawędzi skrawających — 3 naroża na każdej z dwóch stron obniżają koszt pojedynczego ostrza w porównaniu z płytkami jednostronnymi.
  • Gatunek H6310 do grup ISO P i M — uniwersalny węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Promień naroża rε 1,2 mm — duże naroże do obróbki zgrubnej i średniodokładnej przy posuwach do 0,5 mm/obr.
  • Klasa tolerancji M daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe oprawki.
  • Wymiary zgodne z normą ISO 1832: długość krawędzi 22 mm, IC 12,7 mm (1/2″), grubość 4,76 mm — pasują do oprawek z gniazdem 22.
  • Kąt naroża 60 stopni oznacza mniejsze siły promieniowe niż naroże 80 stopni — mniej drgań na smukłych detalach.

Zastosowania i dobór parametrów płytki trójkątnej

Płytka TNMG 220412 (zapisywana też łącznie jako tnmg220412) sprawdza się przy zgrubnym i średniodokładnym toczeniu wałków, tulei oraz kołnierzy ze stali konstrukcyjnych i elementów ze stali nierdzewnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 80 mm przy Vc = 250 m/min otrzymasz około 995 obr/min. Większy promień naroża 1,2 mm rozkłada obciążenie na dłuższą krawędź, dzięki czemu płytka znosi głębokości skrawania do 3 mm i posuwy do 0,5 mm/obr. Przy stalach nierdzewnych utrzymuj prędkość skrawania 80–260 m/min i stały posuw, aby uniknąć umocnienia zgniotowego warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant TNMG 220412 CBN z krawędzią z regularnego azotku boru.

Dekoder oznaczenia płytki trójkątnej wg normy ISO 1832

jak czytać kod TNMG 220412 — pozycje 1–7 oznaczenia

Oznaczenie TNMG 220412 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Tkształt 2Nkąt α 3Mtolerancja 4Gtyp – 522wielkość 604grubość 712promień rε

Pozycje 1–4 · kod ISO

1TKształt

Trójkąt 60°

3 naroża po 60° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

522Wielkość

l = 22 mm

IC = 12,7 mm · 1/2″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

712Promień naroża

rε = 1,2 mm

kod ÷ 10 → promień w mm

✓ 3 naroża × 2 strony = 6 krawędzi skrawających

Pełny zapis: TNMG 220412 = trójkąt 60° · negatywna · klasa M · otwór i łamacz · IC 12,7 mm (l 22 mm) · s 4,76 mm · rε 1,2 mm

Kompatybilne noże tokarskie

oprawki z gniazdem trójkątnym 22 — toczenie zewnętrzne i wewnętrzne

TTJNR/L 2525 M2225×25 × 150 mmR prawy
←L lewy
→
TTJNR/L 3232 P2232×32 × 170 mmR prawy
←L lewy
→
TTJNR/L 4040 S2240×40 × 250 mmR prawy
←L lewy
→
TTENN 2525 M2225×25 × 150 mmNeutralny
↔
TTENN 3232 P2232×32 × 170 mmNeutralny
↔
TTENN 4040 S2240×40 × 250 mmNeutralny
↔
TTGNR/L 2525 M2225×25 × 150 mmR prawy
←L lewy
→
TTGNR/L 3232 P2232×32 × 170 mmR prawy
←L lewy
→
TTGNR/L 4040 S2240×40 × 250 mmR prawy
←L lewy
→
TTFNR/L 2525 M2225×25 × 150 mmR prawy
←L lewy
→
TTFNR/L 3232 P2232×32 × 170 mmR prawy
←L lewy
→
TTFNR/L 4040 S2240×40 × 250 mmR prawy
←L lewy
→
MTJNR/L 2525 M2225×25 × 150 mmR prawy
←L lewy
→
MTJNR/L 3232 P2232×32 × 170 mmR prawy
←L lewy
→
MTJNR/L 4040 S2240×40 × 250 mmR prawy
←L lewy
→
MTENN 2525 M2225×25 × 150 mmNeutralny
↔
MTENN 3232 P2232×32 × 170 mmNeutralny
↔
MTENN 4040 S2240×40 × 250 mmNeutralny
↔
S32T TTUNR/L-22ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S40U TTUNR/L-22ø40 × 350 mm | D min ≥50R prawy
←L lewy
→
S50V TTUNR/L-22ø50 × 400 mm | D min ≥63R prawy
←L lewy
→
S32T MTUNR/L-22ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S40U MTUNR/L-22ø40 × 350 mm | D min ≥50R prawy
←L lewy
→
S50V MTUNR/L-22ø50 × 400 mm | D min ≥63R prawy
←L lewy
→
S32T MTQNR/L-22ø32 × 300 mm | D min ≥40R prawy
←L lewy
→
S40U MTQNR/L-22ø40 × 350 mm | D min ≥50R prawy
←L lewy
→
S50V MTQNR/L-22ø50 × 400 mm | D min ≥63R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę TNMG 220412

obsługa, dobór noży i parametry toczenia

Sześć — trójkąt ma 3 naroża na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

Oprawki z gniazdem trójkątnym 22 (IC 12,7 mm): do toczenia zewnętrznego TTJNR/L i MTJNR/L (kąt przystawienia 93 stopnie), TTFNR/L i TTGNR/L (90 stopni) oraz neutralne TTENN i MTENN (60 stopni) w przekrojach 25×25–40×40 mm; do toczenia wewnętrznego wytaczadła S32T–S50V z końcówką TTUNR/L, MTUNR/L lub MTQNR/L.

Tylko promieniem naroża: 0,8 mm to wariant uniwersalny, 1,2 mm wzmacnia naroże do obróbki zgrubnej i średniodokładnej przy posuwach do 0,5 mm/obr, a 1,6 mm znosi jeszcze większe posuwy. Pozostałe wymiary (IC 12,7 mm, grubość 4,76 mm) są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 80–260 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
