Opis
Kąt stożka90 stopni
Zakres średnic2,8–12,4 mm
Ostrza3 × HSS-E
Chwyt i długość8 mm, 56 mm

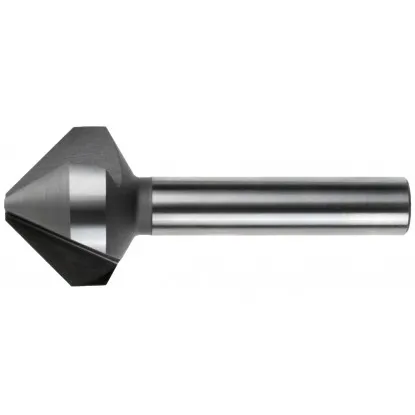

Pogłębiacz stożkowy fi 12,4 mm 90 stopni – do metalu, DIN 335 C
Dane techniczne i wymiary pogłębiacza HSS-E z chwytem walcowym 8 mm
| Dane techniczne | |
|---|---|
| Kąt wierzchołkowy | 90 stopni |
| Średnica największa D | 12,4 mm |
| Średnica czoła D1 | 2,8 mm |
| Średnica chwytu d | 8 mm, walcowy |
| Długość całkowita L | 56 mm |
| Długość części roboczej l | 10 mm |
| Liczba ostrzy | 3 |
| Materiał | stal szybkotnąca z kobaltem HSS-E (HSS-Co5) |
| Norma | DIN 335, forma C |
Pogłębiacz stożkowy fi 12,4 mm 90 stopni wykonuje gniazda, w których łeb śruby stożkowej chowa się równo z powierzchnią. Obsługuje łby od M3 do M6, a przy okazji fazuje i gratuje krawędzie otworów w metalu. Trzy ostrza ze stali szybkotnącej HSS-E (HSS z 5% kobaltu) skrawają na średnicach od 2,8 do 12,4 mm. Narzędzie odpowiada normie DIN 335 w formie C: trzy ostrza i chwyt walcowy 8 mm.
Jedno narzędzie wystarcza do kilku rozmiarów śrub. Gniazdo pod łeb M3 ma 6 mm średnicy, a pod łeb M6 – 12 mm, i oba powstają tym samym pogłębiaczem. Każdy milimetr zagłębienia poszerza gniazdo o 2 mm, więc średnicę gniazda ustawia się samą głębokością. Chwyt 8 mm mocuje się w uchwycie wiertarskim albo w tulejce zaciskowej ER. Do mniejszych otworów służy pogłębiacz fi 10,4 mm, a do większych – fi 16,5 mm, oba o kącie 90 stopni.
Budowa i wymiary – trzy ostrza co 120 stopni
Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 2,8 mm i rozszerza do 12,4 mm na wysokości 4,8 mm. Część robocza ma 10 mm długości, a całe narzędzie 56 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Za ostrzami biegnie krótkie podcięcie, a dalej gładki chwyt 8 mm z fazką na końcu, która ułatwia wsunięcie go w uchwyt.
Zastosowania – gniazdo pod łeb, fazka pod gwint, gratowanie
Trzy operacje przy otworach w metalu
Pogłębiacz wykonuje trzy typowe operacje przy otworach w stali, żeliwie i aluminium. Przy fazkach i gratowaniu pracuje jak fazownik HSS-E. We wszystkich operacjach skrawają te same trzy krawędzie stożka. Zmienia się tylko głębokość wejścia: kilka milimetrów przy gnieździe, ułamek milimetra przy gratowaniu.
Gniazdo pod łeb śruby DIN 7991
Płyta montażowa, osłona czy prowadnica zostaje gładka, gdy łby śrub siedzą w gniazdach. Pogłębiacz poszerza otwór przejściowy 4,5 mm do średnicy 8 mm pod łeb M4. Łeb chowa się równo z powierzchnią albo 0,1 mm niżej.
Fazka otworu przed gwintowaniem
Fazka 90 stopni na otworze 4,2 mm pod gwint M5 prowadzi gwintownik prosto w otwór. Początek gwintu leży pod powierzchnią i jest chroniony przed wykruszeniem. Kąt 90 stopni przed gwintowaniem zaleca też producent wkładek gwintowanych spiralnych.
Gratowanie krawędzi po wierceniu
Wiertło zostawia na krawędzi otworu ostry zadzior. Krótkie wejście pogłębiacza zbiera go i zostawia fazkę ok. 0,5 mm. Gładka krawędź jest bezpieczna w dotyku przy montażu.
Pogłębianie krok po kroku – wiertarka, frezarka, CNC
Od wiercenia otworu do próby łbem śruby
Pogłębiacz pracuje w wiertarce stołowej i kolumnowej, na frezarce oraz w centrum obróbczym CNC. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.
Pogłębianie gniazda krok po kroku
1Wiercenie otworu
Pod M4: 4,5 mm
2Mocowanie chwytu
Chwyt: 8 mm
3Ustawienie obrotów
Stal: ok. 565 obr./min
4Pogłębianie
Głębokość: z kalkulatora
✓Próba łbem śruby
Łeb: 0,1 mm niżej
Obroty dla stali konstrukcyjnej i pełnej średnicy 12,4 mm
Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Średnicę otworu przejściowego dobiera się do śruby, np. 4,5 mm pod M4 wg ISO 273. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC. Wartości dla śrub M3–M6 podaje tabela w następnej sekcji.
Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec do gniazda przykłada się łeb śruby; prawidłowe gniazdo chowa łeb ok. 0,1 mm pod powierzchnią.
Gniazdo pod łeb stożkowy – głębokość i kalkulator
Śruby z łbem stożkowym DIN 7991: M3–M6
Łeb śruby wg DIN 7991 ma kąt 90 stopni, taki sam jak stożek pogłębiacza. Głębokość gniazda liczy się na dwa sposoby. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 2,8 mm. Na wiertarce posuw liczy się od chwili, gdy ostrza dotkną krawędzi otworu.
Schemat pokazuje gniazdo pod łeb M4 w otworze 4,5 mm. Czoło pogłębiacza schodzi 2,6 mm pod powierzchnię detalu i tę liczbę wpisuje się do programu CNC. Na wiertarce ostrza dotykają najpierw krawędzi otworu, a od tej chwili wrzeciono przesuwa się o 1,75 mm. W obu przypadkach łeb siada równo z powierzchnią.
| Śruba DIN 7991 | Średnica łba [mm] | Otwór przejściowy wg ISO 273 [mm] | Zagłębienie czoła – CNC [mm] | Posuw od krawędzi otworu – wiertarka [mm] |
|---|---|---|---|---|
| M3 | 6 | 3,4 | 1,6 | 1,3 |
| M4 | 8 | 4,5 | 2,6 | 1,75 |
| M5 | 10 | 5,5 | 3,6 | 2,25 |
| M6 | 12 | 6,6 | 4,6 | 2,7 |
Zagłębienie czoła = (średnica łba − 2,8 mm) ÷ 2, np. dla M4: (8 − 2,8) ÷ 2 = 2,6 mm. Posuw od krawędzi otworu = (średnica łba − średnica otworu) ÷ 2, np. (8 − 4,5) ÷ 2 = 1,75 mm. Wartości z tabeli dają łeb równo z powierzchnią, a wejście 0,1 mm głębiej chowa go pod powierzchnią.
Kalkulator: zagłębienie czoła dla średnicy gniazda lub fazki
Kalkulator przelicza średnicę gniazda albo fazki na zagłębienie czoła z dokładnością do 0,01 mm. Przycisk śruby wpisuje średnicę jej łba. Rysunek obok pokazuje przekrój gniazda z łbem w skali.
▲
Zakres pracy pogłębiacza
Pogłębiacz HSS-E skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz, z parametrami o 25% wyższymi niż narzędzie HSS. Pełna fazka powstaje w otworze o średnicy 2,8 mm lub większej, bo od tej średnicy zaczynają się ostrza.
Parametry skrawania – stal, żeliwo, aluminium, mosiądz
Wartości startowe dla pogłębiacza HSS-E z trzema ostrzami
Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 10 mm. Dla stali HSS-E wartości z katalogu zwiększono o 25%, zgodnie ze wskazaniem producenta katalogu. Obroty i posuw minutowy policzono dla pełnej średnicy 12,4 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 12,4 mm [obr./min] | Posuw minutowy [mm/min] |
|---|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 31 | 0,12 | 796 | 287 |
| P Stal konstrukcyjna 500–950 MPa | 22 | 0,07 | 565 | 119 |
| M Stal nierdzewna austenityczna | 7 | 0,03 | 180 | 16 |
| K Żeliwo szare | 25 | 0,15 | 642 | 289 |
| N Stopy aluminium, krzem poniżej 0,5% | 62 | 0,15 | 1592 | 716 |
| N Mosiądz | 37 | 0,12 | 950 | 342 |
Obliczenie obrotów i posuwu – gniazdo M4 w stali konstrukcyjnej
Obroty liczy się dla największej średnicy w materiale, tu łba M4 o średnicy 8 mm. Obroty = 1000 × prędkość skrawania 22 m/min ÷ (3,14 × średnica 8 mm) ≈ 875 obr./min. Posuw minutowy = posuw na ostrze 0,07 mm × 3 ostrza × 875 obr./min ≈ 184 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.
Pogłębiacz stożkowy fi 12,4 mm 90 stopni wg DIN 335 pogłębia gniazda pod łby DIN 7991 M3–M6 i fazuje otwory od 2,8 mm. Trzy ostrza HSS-E skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Chwyt walcowy 8 mm i długość 56 mm pasują do uchwytu wiertarskiego i tulejek zaciskowych ER.
Pytania o gniazda i śruby
Pogłębiacz stożkowy 90 stopni – wiertarka i CNC
Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 90 stopni wykonuje gniazda pod łby śrub stożkowych wg DIN 7991, fazuje otwory przed gwintowaniem i gratuje krawędzie. Ten pogłębiacz obsługuje łby M3–M6.
Pod śruby i wkręty z łbem stożkowym 90 stopni, np. wg DIN 7991 od M3 do M6. Łby tych śrub mają od 6 do 12 mm średnicy. Głębokość dla każdego rozmiaru podaje tabela i kalkulator wyżej.
Łeb M4 wg DIN 7991 ma 8 mm średnicy. W otworze 4,5 mm posuw od dotknięcia krawędzi wynosi (8 − 4,5) ÷ 2 = 1,75 mm. Na CNC czoło pogłębiacza schodzi 2,6 mm pod powierzchnię, a 0,1 mm więcej chowa łeb pod powierzchnią.
