Pogłębiacz stożkowy fi 12,4 mm 60 stopni DIN 334 A HSS - Artykuły Techniczne - nr. 1
search
  • Pogłębiacz stożkowy fi 12,4 mm 60 stopni DIN 334 A HSS - Artykuły Techniczne - nr. 1
  • Pogłębiacz stożkowy fi 12,4 mm 60 stopni DIN 334 A HSS - Artykuły Techniczne - nr. 2
  • Pogłębiacz stożkowy fi 12,4 mm 60 stopni DIN 334 A HSS - Artykuły Techniczne - nr. 3
Poland

Pogłębiacz stożkowy 12,4/60 DIN 334 A HSS

Poland Poland
12593
Średnica (mm): 12,410 rozmiarów tego pogłębiacza
8,310,412,416202531,5374050
61,50 zł brutto

Cena netto: 50,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt stożka60 stopni
Zakres średnic4–12,4 mm
Ostrza3 × HSS
Chwyt i długość8 mm, 50 mm

Pogłębiacz stożkowy fi 12,4 mm 60 stopni – do metalu, DIN 334 C

Dane techniczne i wymiary pogłębiacza HSS z chwytem walcowym 8 mm

Dane techniczne
Kąt wierzchołkowy60 stopni
Średnica największa D12,4 mm
Średnica czoła D14 mm
Średnica chwytu d8 mm, walcowy
Długość całkowita L50 mm
Długość części roboczej l8,5 mm
Liczba ostrzy3
Materiałstal szybkotnąca HSS
NormaDIN 334, forma C

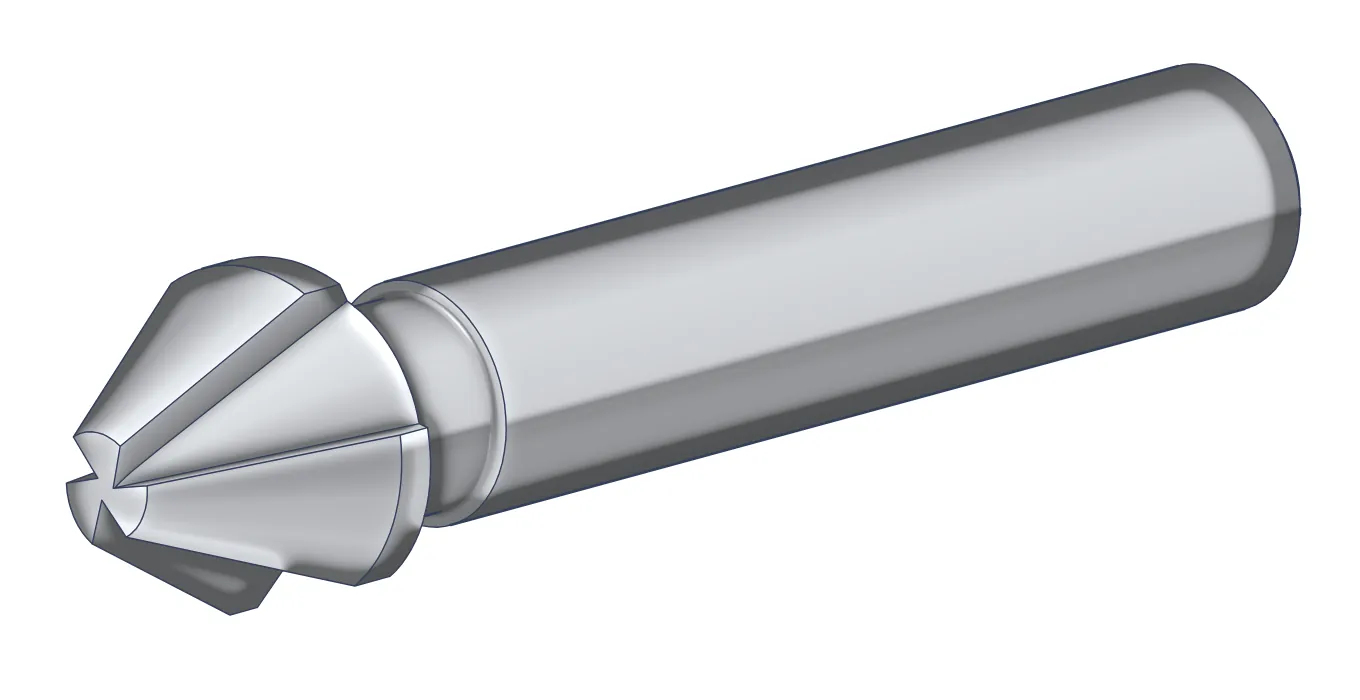

Pogłębiacz stożkowy fi 12,4 mm 60 stopni DIN 334 – model 3D, trzy ostrza HSS

Pogłębiacz stożkowy fi 12,4 mm 60 stopni fazuje otwory pod gwint i gratuje krawędzie po wierceniu w metalu. Wykonuje też pogłębienia 60 stopni przy budowie narzędzi i przyrządów. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 4 do 12,4 mm. Narzędzie odpowiada normie DIN 334 w formie C: trzy ostrza i chwyt walcowy 8 mm.

Stożek ma 7,3 mm wysokości, a za nim biegnie walec o średnicy 12,4 mm. Średnicę fazki ustawia się samą głębokością zagłębienia. Chwyt 8 mm mocuje się w uchwycie wiertarskim albo w tulejce zaciskowej ER. Do mniejszych otworów służy pogłębiacz fi 10,4 mm, a do większych – fi 16 mm, oba o kącie 60 stopni.

Budowa i wymiary – trzy ostrza co 120 stopni

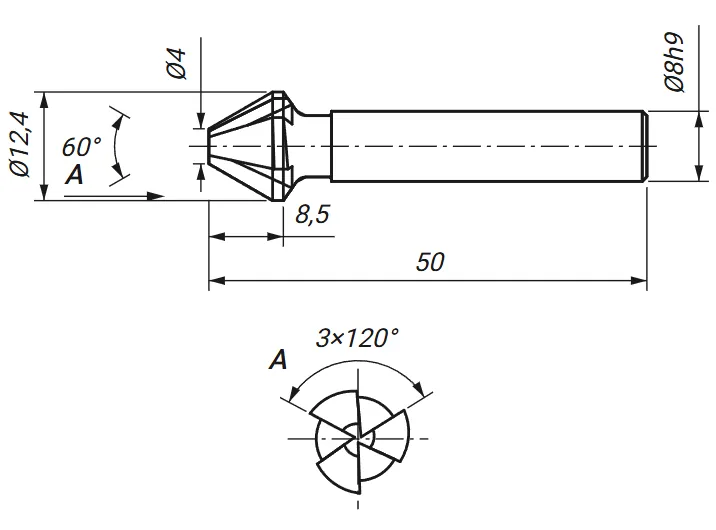

Rysunek techniczny: pogłębiacz stożkowy fi 12,4 mm 60 stopni DIN 334 z wymiarami D, D1, L i l

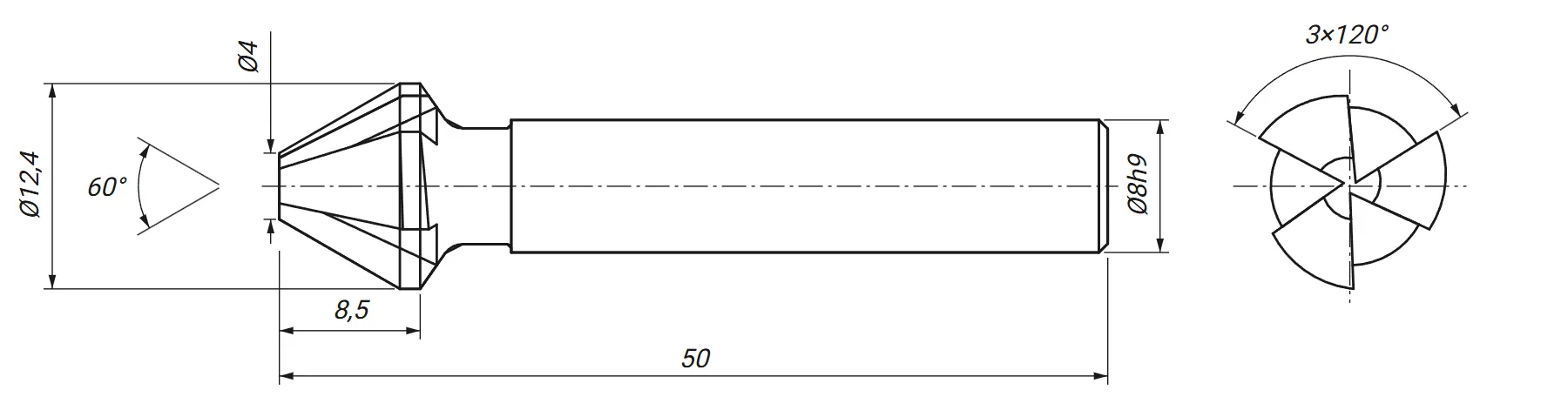

Rysunek techniczny: pogłębiacz stożkowy fi 12,4 mm 60 stopni DIN 334 z wymiarami D, D1, L i l

Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 4 mm i rozszerza do 12,4 mm na wysokości 7,3 mm. Część robocza ma 8,5 mm długości, a całe narzędzie 50 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Za ostrzami biegnie krótkie podcięcie, a dalej gładki chwyt 8 mm z fazką na końcu, która ułatwia wsunięcie go w uchwyt.

Zastosowania – fazka otworu pod gwint, gratowanie

Operacje przy otworach w metalu, narzędziowni i przyrządach

Pogłębiacz 60 stopni fazuje otwory przed gwintowaniem i gratuje krawędzie po wierceniu. W narzędziowni i przy budowie przyrządów wykonuje pogłębienia 60 stopni. Stożek 60 stopni jest smuklejszy niż 90 stopni: każdy milimetr zagłębienia poszerza fazkę o 1,15 mm. Dzięki temu średnicę fazki ustawia się dokładnie także przy małych otworach.

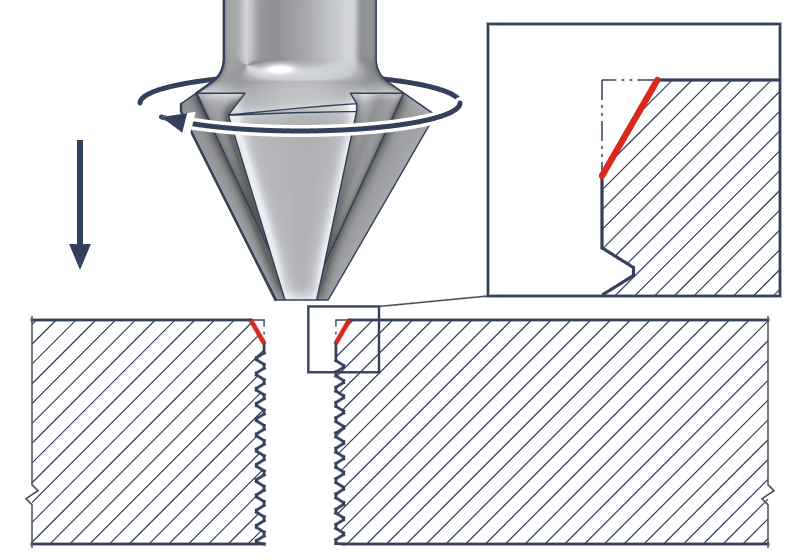

Fazka 60 stopni na otworze pod gwint wykonana pogłębiaczem stożkowym

Fazka otworu przed gwintowaniem

Fazka 60 stopni na otworze 4,2 mm pod gwint M5 prowadzi gwintownik w otwór. Początek gwintu leży pod powierzchnią i jest chroniony przed wykruszeniem.

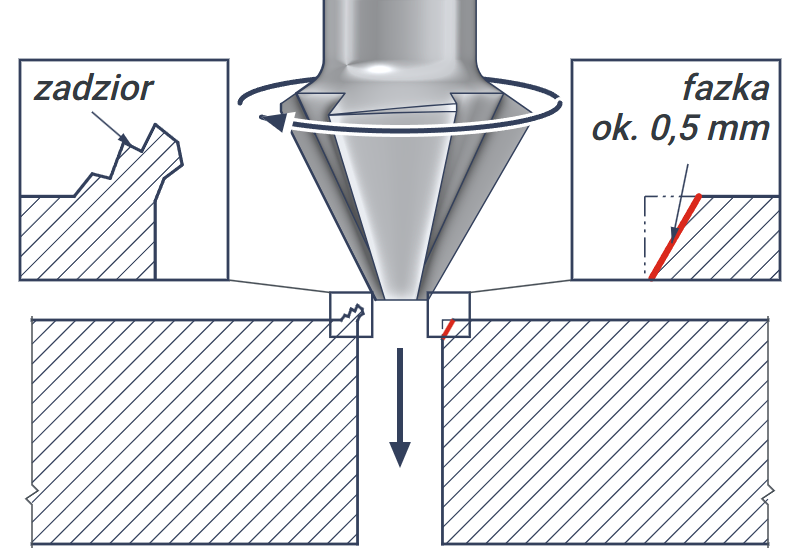

Krawędź otworu z zadziorem po wierceniu i gładka fazka 60 stopni po pogłębiaczu

Gratowanie krawędzi po wierceniu

Krótkie wejście pogłębiacza zbiera zadzior, który wiertło zostawia na krawędzi otworu. Smukły stożek 60 stopni zostawia wąską fazkę, a krawędź jest bezpieczna w dotyku.

Pogłębianie krok po kroku – wiertarka, frezarka, CNC

Od wiercenia otworu do kontroli średnicy fazki

Pogłębiacz pracuje w wiertarce stołowej i kolumnowej, na frezarce oraz w centrum obróbczym CNC. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.

Pogłębianie fazki krok po kroku

1Wiercenie otworu

Otwór: od 4 mm

2Mocowanie chwytu

Chwyt: 8 mm

3Ustawienie obrotów

Stal: ok. 462 obr./min

4Pogłębianie

Głębokość: z kalkulatora

✓Kontrola fazki

Suwmiarka: średnica fazki

Obroty dla stali konstrukcyjnej i pełnej średnicy 12,4 mm

Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Ostrza zaczynają się na średnicy 4 mm, więc pełna fazka powstaje w otworze o tej średnicy lub większym. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC, a podaje ją kalkulator w następnej sekcji.

Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec średnicę fazki mierzy się suwmiarką i w razie potrzeby pogłębia o kilka dziesiątych milimetra.

Głębokość fazki – tabela i kalkulator

Zagłębienie czoła dla fazek od 4 do 12,4 mm

Średnica fazki rośnie razem z głębokością zagłębienia. Stożek 60 stopni poszerza fazkę o 1,15 mm na każdy milimetr zagłębienia. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 4 mm.

Średnica fazki [mm]Zagłębienie czoła – CNC [mm]
61,73
83,46
10,55,63
12,47,27

Zagłębienie czoła = (średnica fazki − 4 mm) ÷ 1,15, np. dla fazki 8 mm: (8 − 4) ÷ 1,15 ≈ 3,46 mm. Liczba 1,15 to przyrost średnicy na każdy milimetr zagłębienia stożka 60 stopni.

Kalkulator: zagłębienie czoła dla średnicy fazki

Kalkulator przelicza średnicę fazki na zagłębienie czoła z dokładnością do 0,01 mm. Rysunek obok pokazuje przekrój fazki w skali.

Zagłębienie czoła w osi Z
Z 3,64 mm
▲
Zakres pracy pogłębiacza

Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 4 mm lub większej, bo od tej średnicy zaczynają się ostrza.

Parametry skrawania – stal, żeliwo, aluminium, mosiądz

Wartości startowe dla pogłębiacza HSS z trzema ostrzami

Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 10 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 12,4 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.

Materiał obrabianyPrędkość skrawania [m/min]Posuw na ostrze [mm]Obroty przy Ø 12,4 mm [obr./min]Posuw minutowy [mm/min]
P Stal niskowęglowa do 700 MPa250,10642193
P Stal konstrukcyjna 500–950 MPa180,0646283
M Stal nierdzewna austenityczna60,0315414
K Żeliwo szare200,12513185
N Stopy aluminium, krzem poniżej 0,5%500,121284462
N Mosiądz300,10770231

Obliczenie obrotów i posuwu – fazka Ø 12,4 mm w stali konstrukcyjnej

Obroty liczy się dla największej średnicy w materiale, tu pełnej średnicy pogłębiacza 12,4 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 12,4 mm) ≈ 462 obr./min. Posuw minutowy = posuw na ostrze 0,06 mm × 3 ostrza × 462 obr./min ≈ 83 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.

Pogłębiacz stożkowy fi 12,4 mm 60 stopni wg DIN 334 fazuje otwory pod gwint i gratuje krawędzie od 4 do 12,4 mm średnicy. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Chwyt walcowy 8 mm i długość 50 mm pasują do uchwytu wiertarskiego i tulejek zaciskowych ER.

Pytania o fazki i chwyt

Pogłębiacz stożkowy 60 stopni – wiertarka i CNC

Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 60 stopni fazuje otwory pod gwint, gratuje krawędzie po wierceniu i wykonuje pogłębienia 60 stopni w narzędziach i przyrządach. Ten pogłębiacz pracuje na średnicach od 4 do 12,4 mm.

Zagłębienie czoła = (8 − 4) ÷ 1,15 ≈ 3,46 mm. Liczba 1,15 to przyrost średnicy na każdy milimetr zagłębienia stożka 60 stopni. Kalkulator wyżej podaje wynik dla każdej średnicy od 4 do 12,4 mm.

Chwyt walcowy 8 mm mocuje się w uchwycie wiertarskim albo w tulejce zaciskowej ER i pasuje do wiertarki stołowej. Chwyt stożkowy Morse'a osadza się bezpośrednio w gnieździe wrzeciona wiertarki kolumnowej. Pogłębiacze z chwytem Morse'a mają zwykle większe średnice.
