Wymiary pogłębiaczy stożkowych
Pogłębiacze 90 stopni z chwytem walcowym
| D | D1 | d | L | l |
| 6,3 | 1,5 | 5 | 45 | 5 |
| 8,3 | 2 | 6 | 50 | 7,1 |
| 10,4 | 2,5 | 6 | 50 | 8 |
| 12,4 | 2,8 | 8 | 56 | 10 |
| 16,5 | 3,2 | 10 | 60 | 12,5 |
| 20,5 | 3,5 | 10 | 63 | 15 |
| 25 | 3,8 | 10 | 67 | 18 |
| 30 | 4,2 | 12 | 71 | 18 |
| 35 | 6,2 | 16 | 51 | 29 |
| 37 | 6,2 | 16 | 51 | 29 |
| 40 | 7,5 | 16 | 80 | 25 |
| 45 | 10 | 20 | 97 | 25 |
| 50 | 12,5 | 20 | 100 | 30 |
Pogłębiacze 90 stopni na chwycie stożkowym Morse'a
| D | D1 | d | L | l | MK |
| 16,5 | 3,2 | 10 | 95 | 20 | 1 |
| 20,5 | 5 | 10 | 60 | 24 | 2 |
| 25 | 7 | 10 | 118 | 26 | 2 |
| 31,5 | 9 | - | 71 | 18 | 2 |
| 40 | 7,5 | - | 80 | 25 | 2 |
| 45 | 10 | - | 97 | 25 | 3 |
| 50 | 12,5 | - | 100 | 30 | 3 |
| 63 | 20 | - | 185 | 43 | 4 |
| 80 | 25 | - | 196 | 54 | 4 |
Pogłębiacze 60 stopni z chwytem walcowym
| D | D1 | l | Z | L | d |
| 8 | - | - | 6 | 50 | 8 |
| 10 | 2 | 18 | 6 | 50 | 8 |
| 12,5 | 2 | 18 | 6 | 50 | 8 |
| 16 | 3,2 | 24 | 8 | 60 | 10 |
| 20 | 5 | 27 | 8 | 63 | 10 |
| 25 | 7 | 33 | 9 | 69 | 10 |
Pogłębiacze 60 stopni na chwycie stożkowym Morse'a
| D | D1 | l | Z | L | d | MK |
| 16 | 3,2 | 24 | 8 | 100 | 10 | 1 |
| 20 | 5 | 27 | 8 | 120 | 10 | 2 |
| 25 | 7 | 33 | 9 | 125 | 10 | 2 |
| 31,5 | 9 | 40 | 10 | 132 | - | 2 |
| 40 | 12 | 45 | 12 | 160 | - | 3 |
| 50 | 16 | 50 | 12 | 170 | - | 3 |
| 63 | 20 | 58 | 14 | 200 | - | 4 |
| 80 | 25 | 73 | 16 | 215 | - | 4 |
Pogłębiacze 120 stopni z chwytem walcowym
| D | D1 | l | Z | L | d |
| 8 | - | - | 6 | 44 | 8 |
| 10 | 2 | 14 | 6 | 46 | 8 |
| 12,5 | 2 | 16 | 6 | 48 | 8 |
| 16 | 3,2 | 17 | 8 | 53 | 10 |
| 20 | 4 | 24 | 8 | 60 | 10 |
| 25 | 7 | 29 | 9 | 65 | 10 |
Pogłębiacze 120 stopni na chwycie stożkowym Morse'a
| D | D1 | l | Z | L | d | MK |
| 16 | 3,2 | 17 | 8 | 93 | 10 | 1 |
| 20 | 4 | 24 | 8 | 116 | 10 | 2 |
| 25 | 7 | 29 | 9 | 121 | 10 | 2 |
| 31,5 | 9 | 32 | 10 | 124 | - | 2 |
| 40 | 12,5 | 35 | 12 | 150 | - | 3 |
| 50 | 16 | 38 | 12 | 153 | - | 3 |
| 63 | 20 | 43 | 14 | 185 | - | 4 |
| 80 | 25 | 54 | 16 | 196 | - | 4 |
Opis
Dane techniczne i wymiary pogłębiacza HSS z chwytem Morse'a nr 1
| Dane techniczne | |
|---|---|
| Kąt wierzchołkowy | 120 stopni |
| Średnica największa D | 16 mm |
| Średnica czoła D1 | 3,2 mm |
| Chwyt | stożek Morse'a nr 1 z płetwą |
| Długość całkowita L | 93 mm |
| Długość części roboczej l | 10 mm |
| Liczba ostrzy | 6 |
| Materiał | stal szybkotnąca HSS |
| Norma | DIN 347 |

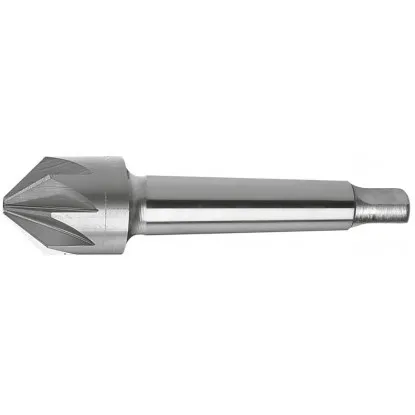

Pogłębiacz stożkowy fi 16 mm 120 stopni pogłębia i gratuje krawędzie otworów w metalu. Stożek 120 stopni daje szeroką, płytką fazkę: każdy milimetr zagłębienia poszerza ją o 3,46 mm. Sześć ostrzy ze stali szybkotnącej HSS (High Speed Steel) skrawa na średnicach od 3,2 do 16 mm. Wymiary stożka odpowiadają normie DIN 347, a chwyt stożkowy Morse'a nr 1 z płetwą osadza się bezpośrednio w gnieździe wrzeciona.
Stożek ma 3,7 mm wysokości, a za nim biegnie walec o średnicy 16 mm. Średnicę fazki ustawia się samą głębokością zagłębienia. Stożek Morse'a nr 1 pasuje wprost do wrzeciona z gniazdem MK1, a płetwa na końcu chwytu ułatwia wybicie narzędzia klinem. Do mniejszych otworów służy pogłębiacz fi 12,4 mm, a do większych – fi 16,5 mm, oba o kącie 120 stopni.

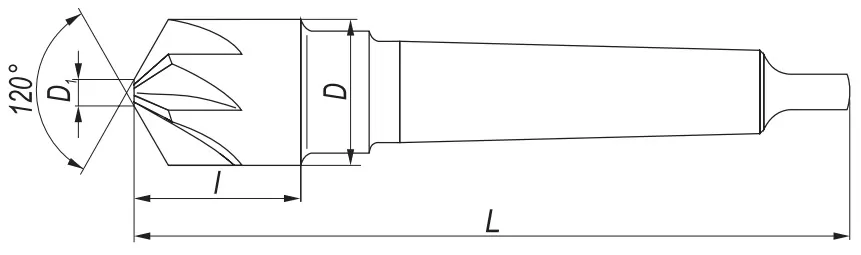

Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 3,2 mm i rozszerza do 16 mm na wysokości 3,7 mm. Część robocza ma 10 mm długości, a całe narzędzie 93 mm. Widok od czoła pokazuje sześć ostrzy rozstawionych co 60 stopni. Stożek Morse'a nr 1 ma zbieżność ok. 1:20 i kończy się płetwą.
Szeroka, płytka fazka 120 stopni w metalu
Pogłębiacz 120 stopni pogłębia krawędzie otworów i usuwa zadziory po wierceniu. Stożek 120 stopni jest najbardziej rozwarty w serii pogłębiaczy DIN 334, 335 i 347. Przy tej samej średnicy fazki schodzi najpłycej: fazka o 2 mm szersza od otworu ma tylko 0,58 mm głębokości. Kąt 120 stopni ma też łeb stożkowy nitu zrywalnego wg ISO 15978.

Pogłębiacz poszerza wejście otworu stożkiem 120 stopni. Każdy milimetr zagłębienia dodaje 3,46 mm do średnicy fazki, więc szeroka fazka powstaje przy płytkim wejściu.

Krótkie wejście pogłębiacza zbiera zadzior z krawędzi otworu. Rozwarty stożek zostawia płaską, gładką fazkę.
Od wiercenia otworu do kontroli średnicy fazki
Pogłębiacz z chwytem Morse'a pracuje w wiertarce kolumnowej i na frezarce z gniazdem MK1. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.
Otwór: od 3,2 mm
Chwyt: MK1
Stal: ok. 358 obr./min
Głębokość: z kalkulatora
Suwmiarka: średnica fazki
Obroty dla stali konstrukcyjnej i pełnej średnicy 16 mm
Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Ostrza zaczynają się na średnicy 3,2 mm, więc pełna fazka powstaje w otworze o tej średnicy lub większym. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC, a podaje ją kalkulator w następnej sekcji.
Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec średnicę fazki mierzy się suwmiarką i w razie potrzeby pogłębia o kilka dziesiątych milimetra.
Zagłębienie czoła dla fazek od 3,2 do 16 mm
Średnica fazki rośnie razem z głębokością zagłębienia. Stożek 120 stopni poszerza fazkę o 3,46 mm na każdy milimetr zagłębienia. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 3,2 mm.
| Średnica fazki [mm] | Zagłębienie czoła – CNC [mm] |
|---|---|
| 6,5 | 0,95 |
| 9,5 | 1,82 |
| 13 | 2,83 |
| 16 | 3,70 |
Zagłębienie czoła = (średnica fazki − 3,2 mm) ÷ 3,46, np. dla fazki 9,5 mm: (9,5 − 3,2) ÷ 3,46 ≈ 1,82 mm. Liczba 3,46 to przyrost średnicy na każdy milimetr zagłębienia stożka 120 stopni.
Kalkulator przelicza średnicę fazki na zagłębienie czoła z dokładnością do 0,01 mm. Rysunek obok pokazuje przekrój fazki w skali.
Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 3,2 mm lub większej, bo od tej średnicy zaczynają się ostrza.
Wartości startowe dla pogłębiacza HSS z sześcioma ostrzami
Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 16 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 16 mm i sześciu ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 16 mm [obr./min] | Posuw minutowy [mm/min] |
|---|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 25 | 0,12 | 497 | 358 |
| P Stal konstrukcyjna 500–950 MPa | 18 | 0,08 | 358 | 172 |
| M Stal nierdzewna austenityczna | 6 | 0,05 | 119 | 36 |
| K Żeliwo szare | 20 | 0,14 | 398 | 334 |
| N Stopy aluminium, krzem poniżej 0,5% | 50 | 0,16 | 995 | 955 |
| N Mosiądz | 30 | 0,12 | 597 | 430 |
Obroty liczy się dla największej średnicy w materiale, tu pełnej średnicy pogłębiacza 16 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 16 mm) ≈ 358 obr./min. Posuw minutowy = posuw na ostrze 0,08 mm × 6 ostrzy × 358 obr./min ≈ 172 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.
Pogłębiacz stożkowy fi 16 mm 120 stopni wg DIN 347 pogłębia i gratuje krawędzie otworów od 3,2 do 16 mm średnicy. Sześć ostrzy HSS skrawa stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Stożek Morse'a nr 1 i długość 93 mm pasują do wiertarek kolumnowych i frezarek z gniazdem MK1.
Pogłębiacz stożkowy 120 stopni – wiertarka i CNC
Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 120 stopni pogłębia krawędzie i usuwa zadziory, zostawiając szeroką, płytką fazkę. Ten pogłębiacz pracuje na średnicach od 3,2 do 16 mm.
Zagłębienie czoła = (10 − 3,2) ÷ 3,46 ≈ 1,96 mm. Liczba 3,46 to przyrost średnicy na każdy milimetr zagłębienia stożka 120 stopni. Kalkulator wyżej podaje wynik dla każdej średnicy od 3,2 do 16 mm.
Stożek wsuwa się wprost w gniazdo MK1 wrzeciona i dociska krótkim ruchem; tarcie stożka przenosi moment. Do wrzeciona z większym gniazdem pasuje tuleja redukcyjna. Narzędzie wybija się klinem przez okno wrzeciona, a płetwa chwytu przyjmuje uderzenie.
