Wymiary pogłębiaczy stożkowych
Pogłębiacze 90 stopni z chwytem walcowym
| D | D1 | d | L | l |
| 6,3 | 1,5 | 5 | 45 | 5 |
| 8,3 | 2 | 6 | 50 | 7,1 |
| 10,4 | 2,5 | 6 | 50 | 8 |
| 12,4 | 2,8 | 8 | 56 | 10 |
| 16,5 | 3,2 | 10 | 60 | 12,5 |
| 20,5 | 3,5 | 10 | 63 | 15 |
| 25 | 3,8 | 10 | 67 | 18 |
| 30 | 4,2 | 12 | 71 | 18 |
| 35 | 6,2 | 16 | 51 | 29 |
| 37 | 6,2 | 16 | 51 | 29 |
| 40 | 7,5 | 16 | 80 | 25 |
| 45 | 10 | 20 | 97 | 25 |
| 50 | 12,5 | 20 | 100 | 30 |
Pogłębiacze 90 stopni na chwycie stożkowym Morse'a
| D | D1 | d | L | l | MK |
| 16,5 | 3,2 | 10 | 95 | 20 | 1 |
| 20,5 | 5 | 10 | 60 | 24 | 2 |
| 25 | 7 | 10 | 118 | 26 | 2 |
| 31,5 | 9 | - | 71 | 18 | 2 |
| 40 | 7,5 | - | 80 | 25 | 2 |
| 45 | 10 | - | 97 | 25 | 3 |
| 50 | 12,5 | - | 100 | 30 | 3 |
| 63 | 20 | - | 185 | 43 | 4 |
| 80 | 25 | - | 196 | 54 | 4 |
Pogłębiacze 60 stopni z chwytem walcowym
| D | D1 | l | Z | L | d |
| 8 | - | - | 6 | 50 | 8 |
| 10 | 2 | 18 | 6 | 50 | 8 |
| 12,5 | 2 | 18 | 6 | 50 | 8 |
| 16 | 3,2 | 24 | 8 | 60 | 10 |
| 20 | 5 | 27 | 8 | 63 | 10 |
| 25 | 7 | 33 | 9 | 69 | 10 |
Pogłębiacze 60 stopni na chwycie stożkowym Morse'a
| D | D1 | l | Z | L | d | MK |
| 16 | 3,2 | 24 | 8 | 100 | 10 | 1 |
| 20 | 5 | 27 | 8 | 120 | 10 | 2 |
| 25 | 7 | 33 | 9 | 125 | 10 | 2 |
| 31,5 | 9 | 40 | 10 | 132 | - | 2 |
| 40 | 12 | 45 | 12 | 160 | - | 3 |
| 50 | 16 | 50 | 12 | 170 | - | 3 |
| 63 | 20 | 58 | 14 | 200 | - | 4 |
| 80 | 25 | 73 | 16 | 215 | - | 4 |
Pogłębiacze 120 stopni z chwytem walcowym
| D | D1 | l | Z | L | d |
| 8 | - | - | 6 | 44 | 8 |
| 10 | 2 | 14 | 6 | 46 | 8 |
| 12,5 | 2 | 16 | 6 | 48 | 8 |
| 16 | 3,2 | 17 | 8 | 53 | 10 |
| 20 | 4 | 24 | 8 | 60 | 10 |
| 25 | 7 | 29 | 9 | 65 | 10 |
Pogłębiacze 120 stopni na chwycie stożkowym Morse'a
| D | D1 | l | Z | L | d | MK |
| 16 | 3,2 | 17 | 8 | 93 | 10 | 1 |
| 20 | 4 | 24 | 8 | 116 | 10 | 2 |
| 25 | 7 | 29 | 9 | 121 | 10 | 2 |
| 31,5 | 9 | 32 | 10 | 124 | - | 2 |
| 40 | 12,5 | 35 | 12 | 150 | - | 3 |
| 50 | 16 | 38 | 12 | 153 | - | 3 |
| 63 | 20 | 43 | 14 | 185 | - | 4 |
| 80 | 25 | 54 | 16 | 196 | - | 4 |
Opis
Dane techniczne i wymiary pogłębiacza HSS z chwytem Morse'a nr 4
| Dane techniczne | |
|---|---|
| Kąt wierzchołkowy | 120 stopni |
| Średnica największa D | 63 mm |
| Średnica czoła D1 | 20 mm |
| Chwyt | stożek Morse'a nr 4 z płetwą |
| Długość całkowita L | 185 mm |
| Długość części roboczej l | 43 mm |
| Liczba ostrzy | 3 |
| Materiał | stal szybkotnąca HSS |
| Norma | DIN 347 |

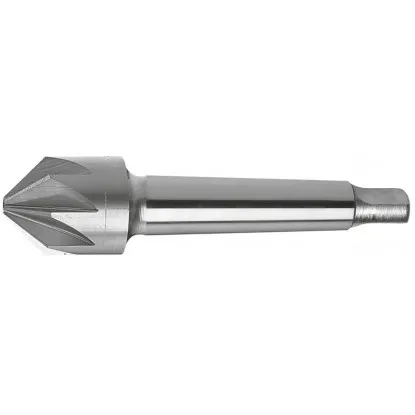

Pogłębiacz stożkowy fi 63 mm 120 stopni pogłębia i gratuje krawędzie otworów w metalu. Stożek 120 stopni daje szeroką, płytką fazkę: każdy milimetr zagłębienia poszerza ją o 3,46 mm. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 20 do 63 mm. Wymiary stożka odpowiadają normie DIN 347, a chwyt stożkowy Morse'a nr 4 z płetwą osadza się bezpośrednio w gnieździe wrzeciona.
Stożek ma 12,4 mm wysokości, a za nim biegnie walec o średnicy 63 mm. Średnicę fazki ustawia się samą głębokością zagłębienia. Stożek Morse'a nr 4 pasuje wprost do wrzeciona z gniazdem MK4, a płetwa na końcu chwytu ułatwia wybicie narzędzia klinem. To największy pogłębiacz 120 stopni w ofercie; do mniejszych otworów służy fi 50 mm.


Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 20 mm i rozszerza do 63 mm na wysokości 12,4 mm. Część robocza ma 43 mm długości, a całe narzędzie 185 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Stożek Morse'a nr 4 ma zbieżność ok. 1:20 i kończy się płetwą.
Szeroka, płytka fazka 120 stopni w metalu
Pogłębiacz 120 stopni pogłębia krawędzie otworów i usuwa zadziory po wierceniu. Stożek 120 stopni jest najbardziej rozwarty w serii pogłębiaczy DIN 334, 335 i 347. Przy tej samej średnicy fazki schodzi najpłycej: fazka o 2 mm szersza od otworu ma tylko 0,58 mm głębokości.

Pogłębiacz poszerza wejście otworu stożkiem 120 stopni. Każdy milimetr zagłębienia dodaje 3,46 mm do średnicy fazki, więc szeroka fazka powstaje przy płytkim wejściu.

Krótkie wejście pogłębiacza zbiera zadzior z krawędzi otworu. Rozwarty stożek zostawia płaską, gładką fazkę.
Od wiercenia otworu do kontroli średnicy fazki
Pogłębiacz z chwytem Morse'a pracuje w wiertarce kolumnowej i na frezarce z gniazdem MK4. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.
Otwór: od 20 mm
Chwyt: MK4
Stal: ok. 91 obr./min
Głębokość: z kalkulatora
Suwmiarka: średnica fazki
Obroty dla stali konstrukcyjnej i pełnej średnicy 63 mm
Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Ostrza zaczynają się na średnicy 20 mm, więc pełna fazka powstaje w otworze o tej średnicy lub większym. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC, a podaje ją kalkulator w następnej sekcji.
Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec średnicę fazki mierzy się suwmiarką i w razie potrzeby pogłębia o kilka dziesiątych milimetra.
Zagłębienie czoła dla fazek od 20 do 63 mm
Średnica fazki rośnie razem z głębokością zagłębienia. Stożek 120 stopni poszerza fazkę o 3,46 mm na każdy milimetr zagłębienia. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 20 mm.
| Średnica fazki [mm] | Zagłębienie czoła – CNC [mm] |
|---|---|
| 31 | 3,18 |
| 41,5 | 6,21 |
| 52 | 9,24 |
| 63 | 12,41 |
Zagłębienie czoła = (średnica fazki − 20 mm) ÷ 3,46, np. dla fazki 41,5 mm: (41,5 − 20) ÷ 3,46 ≈ 6,21 mm. Liczba 3,46 to przyrost średnicy na każdy milimetr zagłębienia stożka 120 stopni.
Kalkulator przelicza średnicę fazki na zagłębienie czoła z dokładnością do 0,01 mm. Rysunek obok pokazuje przekrój fazki w skali.
Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 20 mm lub większej, bo od tej średnicy zaczynają się ostrza.
Wartości startowe dla pogłębiacza HSS z trzema ostrzami
Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 63 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 63 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 63 mm [obr./min] | Posuw minutowy [mm/min] |
|---|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 25 | 0,25 | 126 | 94 |
| P Stal konstrukcyjna 500–950 MPa | 18 | 0,20 | 91 | 55 |
| M Stal nierdzewna austenityczna | 6 | 0,12 | 30 | 11 |
| K Żeliwo szare | 20 | 0,25 | 101 | 76 |
| N Stopy aluminium, krzem poniżej 0,5% | 50 | 0,30 | 253 | 228 |
| N Mosiądz | 30 | 0,25 | 152 | 114 |
Obroty liczy się dla największej średnicy w materiale, tu pełnej średnicy pogłębiacza 63 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 63 mm) ≈ 91 obr./min. Posuw minutowy = posuw na ostrze 0,20 mm × 3 ostrza × 91 obr./min ≈ 55 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.
Pogłębiacz stożkowy fi 63 mm 120 stopni wg DIN 347 pogłębia i gratuje krawędzie otworów od 20 do 63 mm średnicy. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Stożek Morse'a nr 4 i długość 185 mm pasują do wiertarek kolumnowych i frezarek z gniazdem MK4.
Pogłębiacz stożkowy 120 stopni – wiertarka i CNC
Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 120 stopni pogłębia krawędzie i usuwa zadziory, zostawiając szeroką, płytką fazkę. Ten pogłębiacz pracuje na średnicach od 20 do 63 mm.
Zagłębienie czoła = (42 − 20) ÷ 3,46 ≈ 6,35 mm. Liczba 3,46 to przyrost średnicy na każdy milimetr zagłębienia stożka 120 stopni. Kalkulator wyżej podaje wynik dla każdej średnicy od 20 do 63 mm.
Stożek wsuwa się wprost w gniazdo MK4 wrzeciona i dociska krótkim ruchem; tarcie stożka przenosi moment. Do wrzeciona z większym gniazdem pasuje tuleja redukcyjna. Narzędzie wybija się klinem przez okno wrzeciona, a płetwa chwytu przyjmuje uderzenie.
