Pogłębiacz stożkowy 37/90 DIN 335 B HSS

Poland Poland
0000006695
Średnica (mm): 3711 rozmiarów tego pogłębiacza
16,520,525303740506380100120
184,50 zł brutto

Cena netto: 150,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Kąt stożka90 stopni
Zakres średnic7–37 mm
Ostrza3 × HSS
Chwyt i długośćMK2, 120 mm

Pogłębiacz stożkowy fi 37 mm 90 stopni – do metalu, DIN 335 B

Dane techniczne i wymiary pogłębiacza HSS z chwytem Morse'a nr 2

Dane techniczne
Kąt wierzchołkowy90 stopni
Średnica największa D37 mm
Średnica czoła D17 mm
Chwytstożek Morse'a nr 2 z płetwą
Długość całkowita L120 mm
Długość części roboczej l25 mm
Liczba ostrzy3
Materiałstal szybkotnąca HSS
NormaDIN 335

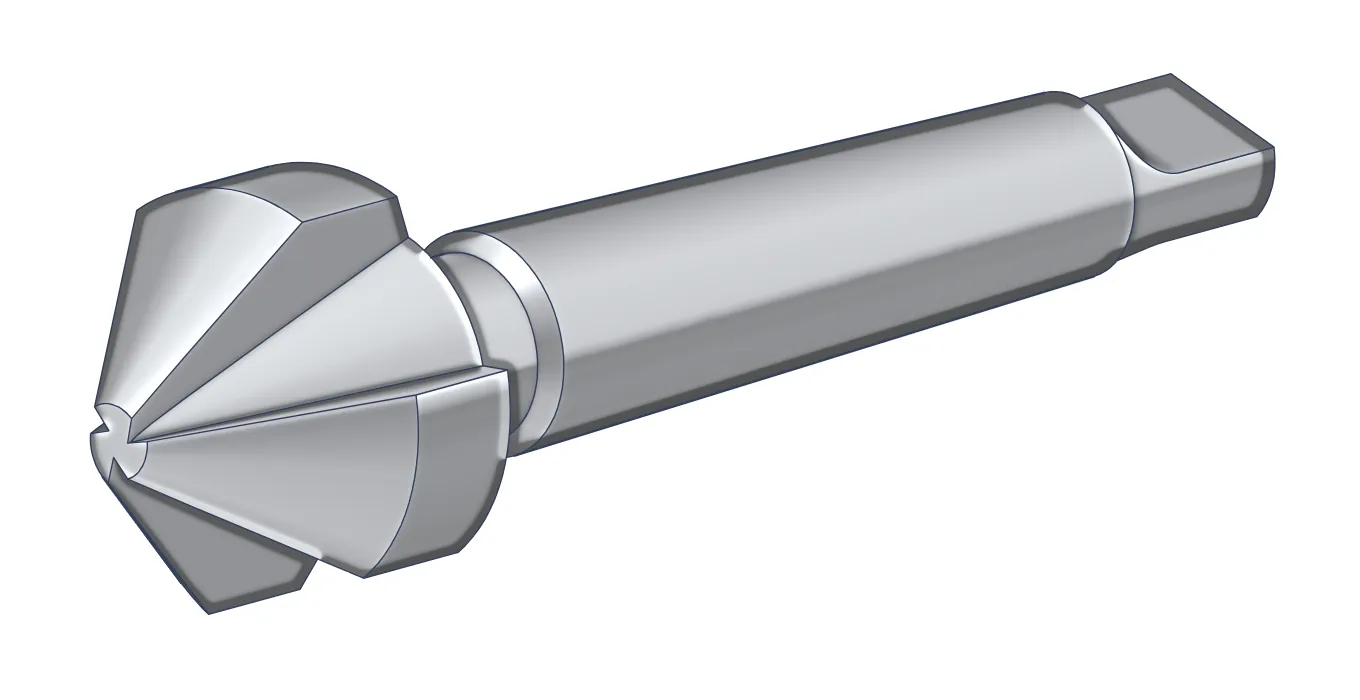

Pogłębiacz stożkowy fi 37 mm 90 stopni DIN 335 – model 3D, trzy ostrza HSS

Pogłębiacz stożkowy fi 37 mm 90 stopni wykonuje gniazda, w których łeb śruby stożkowej chowa się równo z powierzchnią. Obsługuje łby od M8 do M20, a przy okazji fazuje i gratuje krawędzie otworów w metalu. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 7 do 37 mm. Wymiary stożka odpowiadają normie DIN 335, a chwyt stożkowy Morse'a nr 2 z płetwą osadza się bezpośrednio w gnieździe wrzeciona.

Jedno narzędzie wystarcza do kilku rozmiarów śrub. Gniazdo pod łeb M8 ma 16 mm średnicy, a pod łeb M20 – 36 mm, i oba powstają tym samym pogłębiaczem. Każdy milimetr zagłębienia poszerza gniazdo o 2 mm, więc średnicę gniazda ustawia się samą głębokością. Stożek Morse'a nr 2 pasuje wprost do wrzeciona z gniazdem MK2, a płetwa na końcu chwytu ułatwia wybicie narzędzia klinem. Do mniejszych otworów służy pogłębiacz fi 35 mm, a do większych – fi 40 mm, oba o kącie 90 stopni.

Budowa i wymiary – trzy ostrza co 120 stopni

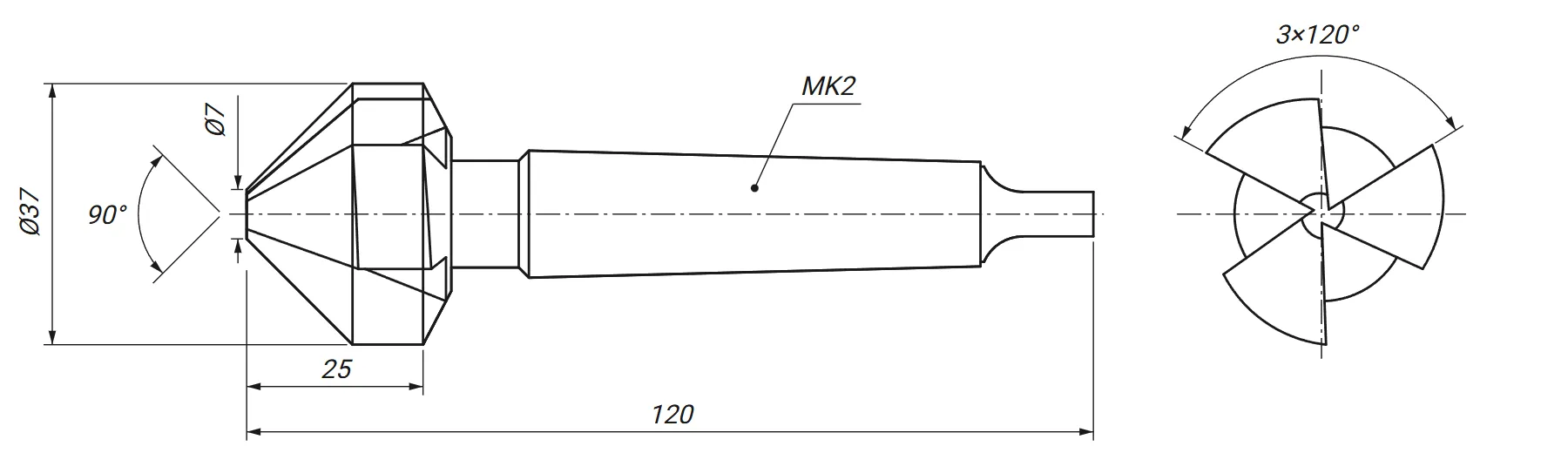

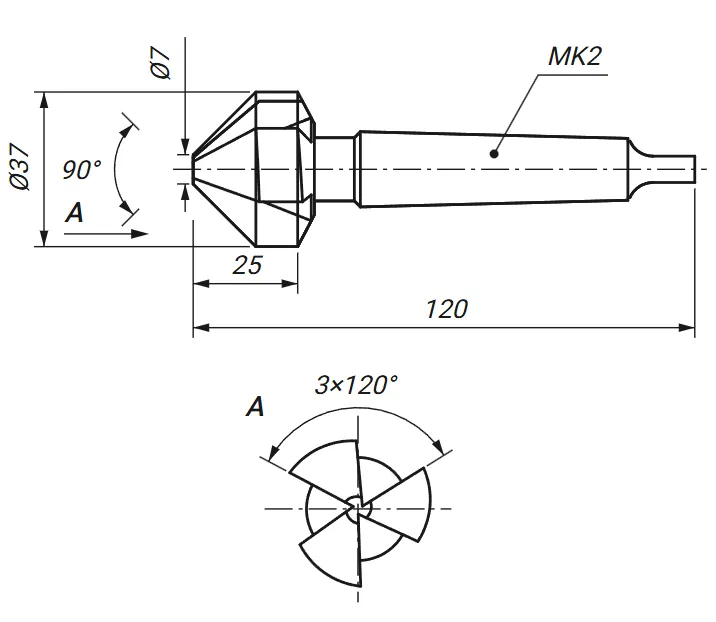

Rysunek techniczny: pogłębiacz stożkowy fi 37 mm 90 stopni DIN 335 z wymiarami D, D1, L i l
Rysunek techniczny: pogłębiacz stożkowy fi 37 mm 90 stopni DIN 335 z wymiarami D, D1, L i l

Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 7 mm i rozszerza do 37 mm na wysokości 15,0 mm. Część robocza ma 25 mm długości, a całe narzędzie 120 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Stożek Morse'a nr 2 ma zbieżność ok. 1:20 i kończy się płetwą.

Zastosowania – gniazdo pod łeb, fazka pod gwint, gratowanie

Trzy operacje przy otworach w metalu

Pogłębiacz wykonuje trzy typowe operacje przy otworach w stali, żeliwie i aluminium. Przy fazkach i gratowaniu pracuje jak fazownik HSS. We wszystkich operacjach skrawają te same trzy krawędzie stożka. Zmienia się tylko głębokość wejścia: kilka milimetrów przy gnieździe, ułamek milimetra przy gratowaniu.

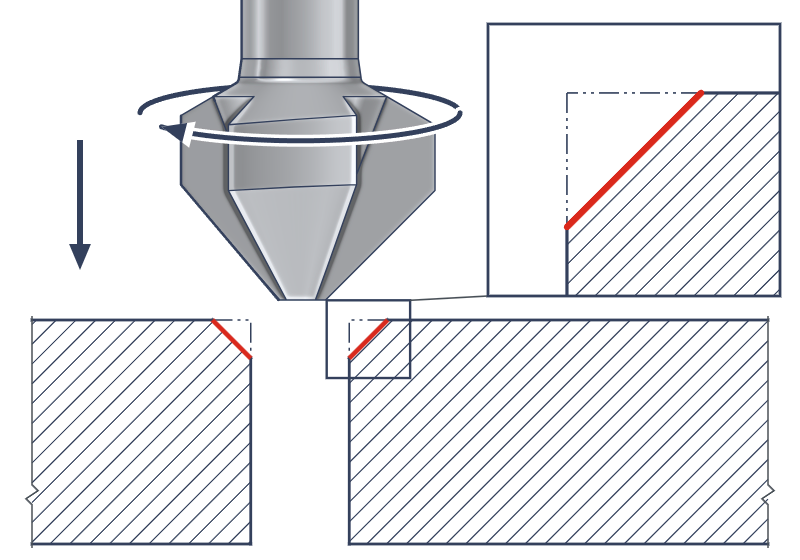

Pogłębiacz stożkowy 90 stopni wykonuje gniazdo pod łeb śruby M12 w przekroju płyty

Gniazdo pod łeb śruby DIN 7991

Płyta montażowa, osłona czy prowadnica zostaje gładka, gdy łby śrub siedzą w gniazdach. Pogłębiacz poszerza otwór przejściowy 13,5 mm do średnicy 24 mm pod łeb M12. Łeb chowa się równo z powierzchnią albo 0,1 mm niżej.

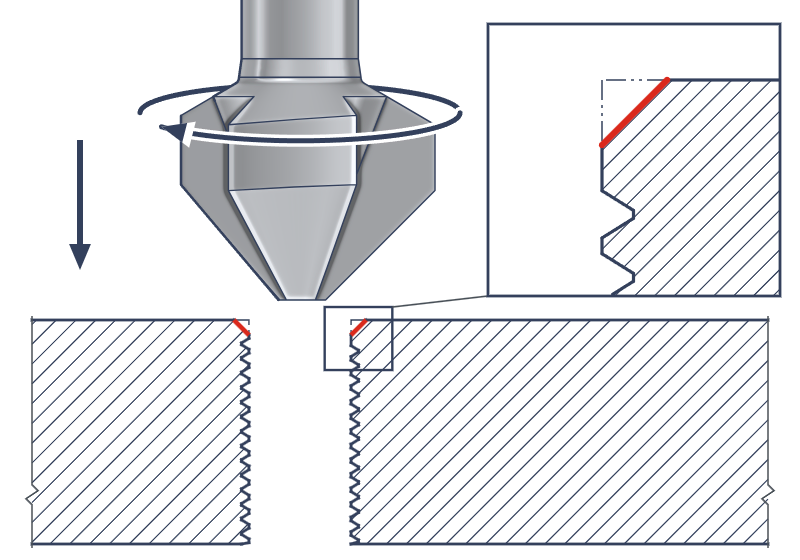

Fazka 90 stopni na otworze 14 mm pod gwint M16 wykonana pogłębiaczem stożkowym

Fazka otworu przed gwintowaniem

Fazka 90 stopni na otworze 14 mm pod gwint M16 prowadzi gwintownik prosto w otwór. Początek gwintu leży pod powierzchnią i jest chroniony przed wykruszeniem. Kąt 90 stopni przed gwintowaniem zaleca też producent wkładek gwintowanych spiralnych.

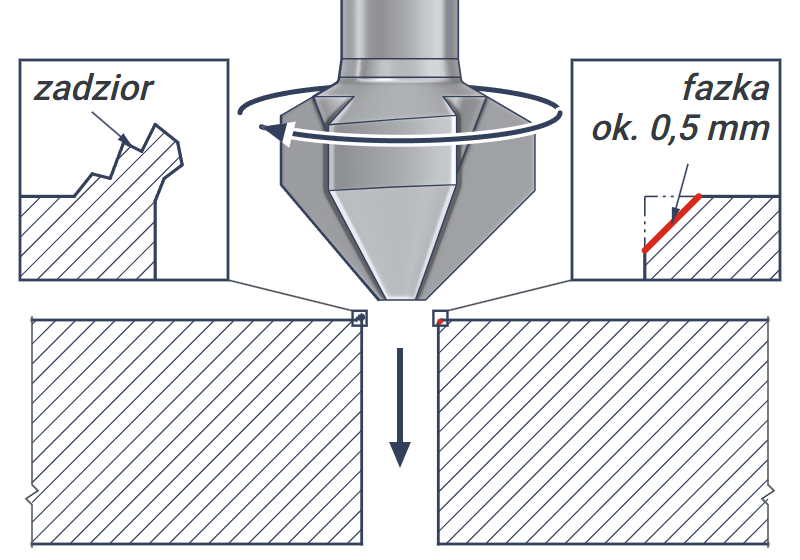

Krawędź otworu z zadziorem po wierceniu i gładka fazka po pogłębiaczu stożkowym 90 stopni

Gratowanie krawędzi po wierceniu

Wiertło zostawia na krawędzi otworu ostry zadzior. Krótkie wejście pogłębiacza zbiera go i zostawia fazkę ok. 0,5 mm. Gładka krawędź jest bezpieczna w dotyku przy montażu.

Pogłębianie krok po kroku – wiertarka, frezarka, CNC

Od wiercenia otworu do próby łbem śruby

Pogłębiacz z chwytem Morse'a pracuje w wiertarce kolumnowej i na frezarce z gniazdem MK2. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.

Pogłębianie gniazda krok po kroku

1Wiercenie otworu

Pod M12: 13,5 mm

2Mocowanie chwytu

Chwyt: MK2

3Ustawienie obrotów

Stal: ok. 155 obr./min

4Pogłębianie

Głębokość: z kalkulatora

✓Próba łbem śruby

Łeb: 0,1 mm niżej

Obroty dla stali konstrukcyjnej i pełnej średnicy 37 mm

Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Średnicę otworu przejściowego dobiera się do śruby, np. 13,5 mm pod M12 wg ISO 273. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC. Wartości dla śrub M8–M20 podaje tabela w następnej sekcji.

Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec do gniazda przykłada się łeb śruby; prawidłowe gniazdo chowa łeb ok. 0,1 mm pod powierzchnią.

Gniazdo pod łeb stożkowy – głębokość i kalkulator

Śruby z łbem stożkowym DIN 7991: M8–M20

Łeb śruby wg DIN 7991 ma kąt 90 stopni, taki sam jak stożek pogłębiacza. Głębokość gniazda liczy się na dwa sposoby. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 7 mm. Na wiertarce posuw liczy się od chwili, gdy ostrza dotkną krawędzi otworu.

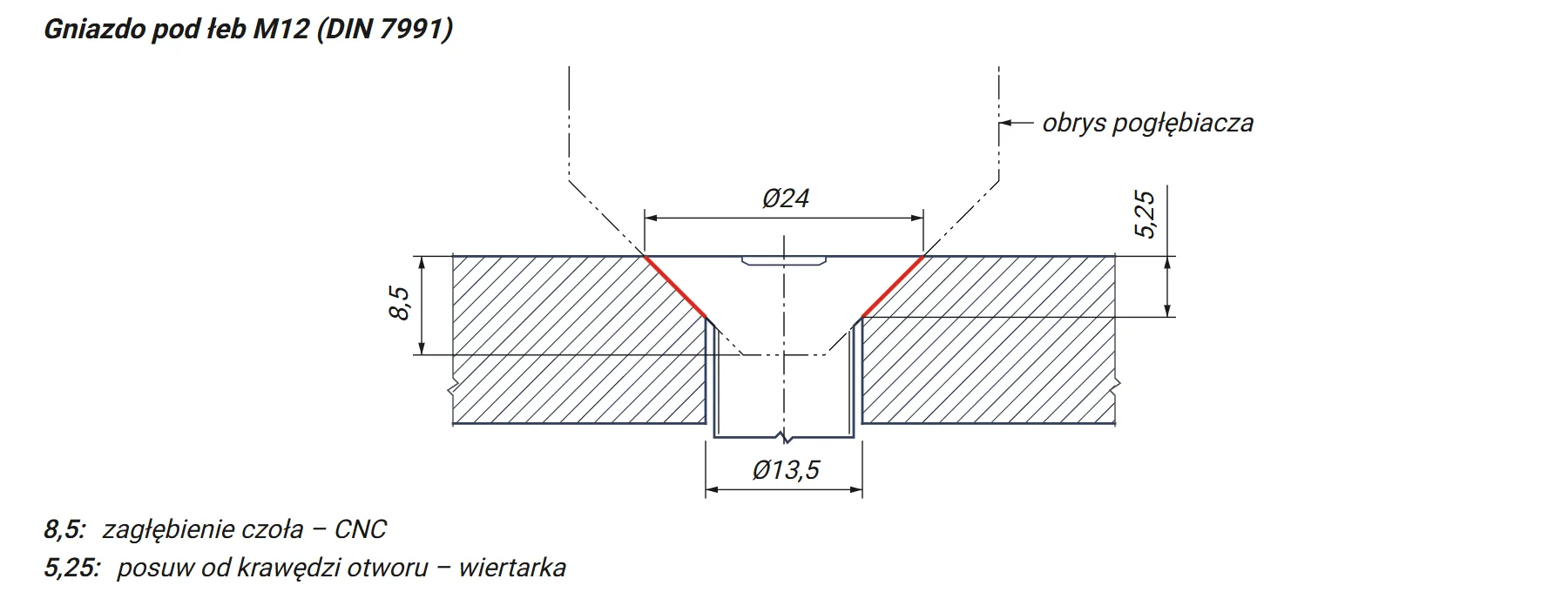

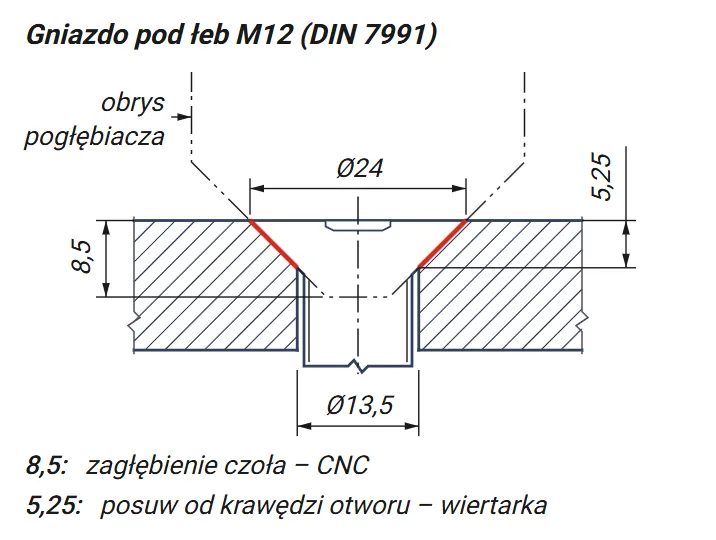

Przekrój gniazda M12: zagłębienie 8,5 mm na CNC, posuw 5,25 mm na wiertarce
Przekrój gniazda M12: zagłębienie 8,5 mm na CNC, posuw 5,25 mm na wiertarce

Schemat pokazuje gniazdo pod łeb M12 w otworze 13,5 mm. Czoło pogłębiacza schodzi 8,5 mm pod powierzchnię detalu i tę liczbę wpisuje się do programu CNC. Na wiertarce ostrza dotykają najpierw krawędzi otworu, a od tej chwili wrzeciono przesuwa się o 5,25 mm. W obu przypadkach łeb siada równo z powierzchnią.

Śruba DIN 7991Średnica łba [mm]Otwór przejściowy wg ISO 273 [mm]Zagłębienie czoła – CNC [mm]Posuw od krawędzi otworu – wiertarka [mm]
M81694,53,5
M1020116,54,5
M122413,58,55,25
M163017,511,56,25
M20362214,57

Zagłębienie czoła = (średnica łba − 7 mm) ÷ 2, np. dla M12: (24 − 7) ÷ 2 = 8,5 mm. Posuw od krawędzi otworu = (średnica łba − średnica otworu) ÷ 2, np. (24 − 13,5) ÷ 2 = 5,25 mm. Wartości z tabeli dają łeb równo z powierzchnią, a wejście 0,1 mm głębiej chowa go pod powierzchnią.

Kalkulator: zagłębienie czoła dla średnicy gniazda lub fazki

Kalkulator przelicza średnicę gniazda albo fazki na zagłębienie czoła z dokładnością do 0,01 mm. Przycisk śruby wpisuje średnicę jej łba. Rysunek obok pokazuje przekrój gniazda z łbem w skali.

Śruba z łbem stożkowym DIN 7991
Zagłębienie czoła w osi Z
Z 8,50 mm
Łeb M12 schowa się równo z powierzchnią
▲
Zakres pracy pogłębiacza

Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 7 mm lub większej, bo od tej średnicy zaczynają się ostrza.

Parametry skrawania – stal, żeliwo, aluminium, mosiądz

Wartości startowe dla pogłębiacza HSS z trzema ostrzami

Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 25 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 37 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.

Materiał obrabianyPrędkość skrawania [m/min]Posuw na ostrze [mm]Obroty przy Ø 37 mm [obr./min]Posuw minutowy [mm/min]
P Stal niskowęglowa do 700 MPa250,16215103
P Stal konstrukcyjna 500–950 MPa180,1215556
M Stal nierdzewna austenityczna60,085212
K Żeliwo szare200,20172103
N Stopy aluminium, krzem poniżej 0,5%500,20430258
N Mosiądz300,16258124

Obliczenie obrotów i posuwu – gniazdo M12 w stali konstrukcyjnej

Obroty liczy się dla największej średnicy w materiale, tu łba M12 o średnicy 24 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 24 mm) ≈ 239 obr./min. Posuw minutowy = posuw na ostrze 0,12 mm × 3 ostrza × 239 obr./min ≈ 86 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.

Pogłębiacz stożkowy fi 37 mm 90 stopni wg DIN 335 pogłębia gniazda pod łby DIN 7991 M8–M20 i fazuje otwory od 7 mm. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Stożek Morse'a nr 2 i długość 120 mm pasują do wiertarek kolumnowych i frezarek z gniazdem MK2.

Pytania o gniazda i śruby

Pogłębiacz stożkowy 90 stopni – wiertarka i CNC

Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 90 stopni wykonuje gniazda pod łby śrub stożkowych wg DIN 7991, fazuje otwory przed gwintowaniem i gratuje krawędzie. Ten pogłębiacz obsługuje łby M8–M20.

Pod śruby i wkręty z łbem stożkowym 90 stopni, np. wg DIN 7991 od M8 do M20. Łby tych śrub mają od 16 do 36 mm średnicy. Głębokość dla każdego rozmiaru podaje tabela i kalkulator wyżej.

Łeb M12 wg DIN 7991 ma 24 mm średnicy. W otworze 13,5 mm posuw od dotknięcia krawędzi wynosi (24 − 13,5) ÷ 2 = 5,25 mm. Na CNC czoło pogłębiacza schodzi 8,5 mm pod powierzchnię, a 0,1 mm więcej chowa łeb pod powierzchnią.
