Opis
Kąt stożka90 stopni
Zakres średnic15–50 mm
Ostrza3 × HSS
Chwyt i długośćMK3, 150 mm
Pogłębiacz stożkowy fi 50 mm 90 stopni – do metalu, DIN 335 B
Dane techniczne i wymiary pogłębiacza HSS z chwytem Morse'a nr 3
| Dane techniczne | |
|---|---|
| Kąt wierzchołkowy | 90 stopni |
| Średnica największa D | 50 mm |
| Średnica czoła D1 | 15 mm |
| Chwyt | stożek Morse'a nr 3 z płetwą |
| Długość całkowita L | 150 mm |
| Długość części roboczej l | 25 mm |
| Liczba ostrzy | 3 |
| Materiał | stal szybkotnąca HSS |
| Norma | DIN 335 |

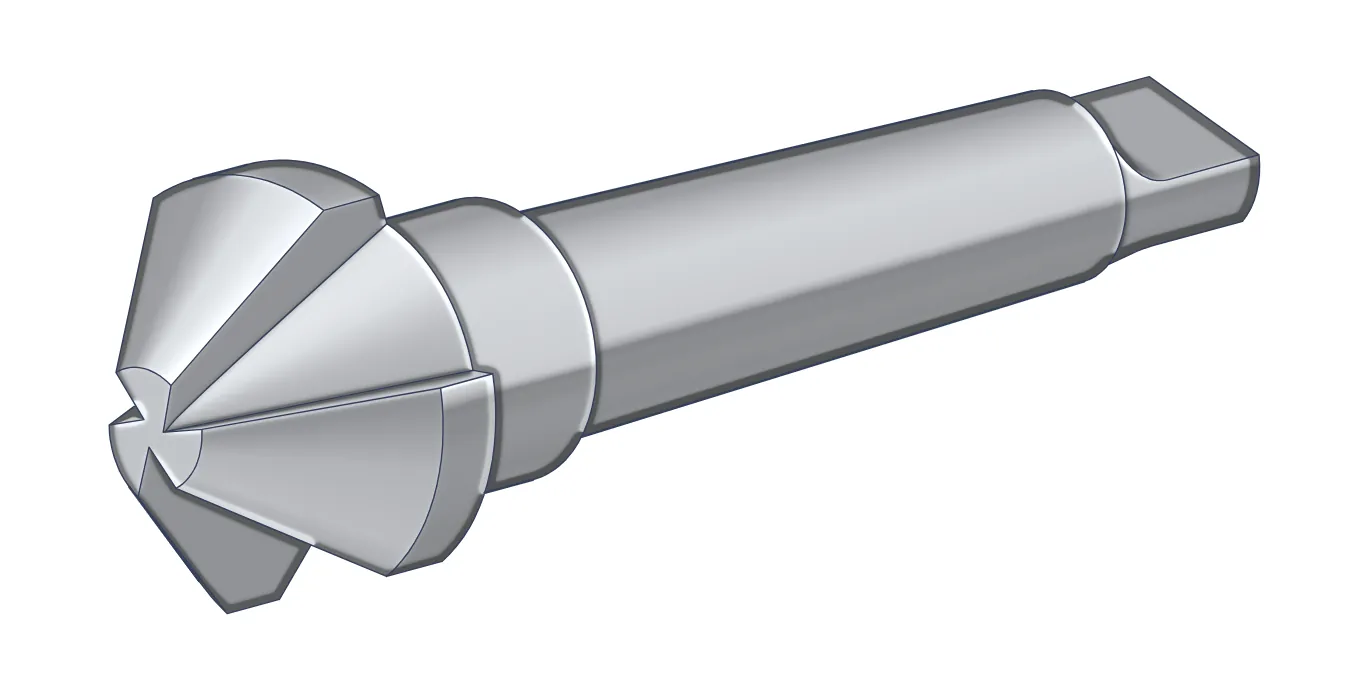

Pogłębiacz stożkowy fi 50 mm 90 stopni wykonuje gniazda, w których łeb śruby stożkowej chowa się równo z powierzchnią. Obsługuje łby od M16 do M20, a przy okazji fazuje i gratuje krawędzie otworów w metalu. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 15 do 50 mm. Wymiary stożka odpowiadają normie DIN 335, a chwyt stożkowy Morse'a nr 3 z płetwą osadza się bezpośrednio w gnieździe wrzeciona.
Jedno narzędzie wystarcza do kilku rozmiarów śrub. Gniazdo pod łeb M16 ma 30 mm średnicy, a pod łeb M20 – 36 mm, i oba powstają tym samym pogłębiaczem. Każdy milimetr zagłębienia poszerza gniazdo o 2 mm, więc średnicę gniazda ustawia się samą głębokością. Stożek Morse'a nr 3 pasuje wprost do wrzeciona z gniazdem MK3, a płetwa na końcu chwytu ułatwia wybicie narzędzia klinem. Do mniejszych otworów służy pogłębiacz fi 45 mm, a do większych – fi 63 mm, oba o kącie 90 stopni.
Budowa i wymiary – trzy ostrza co 120 stopni

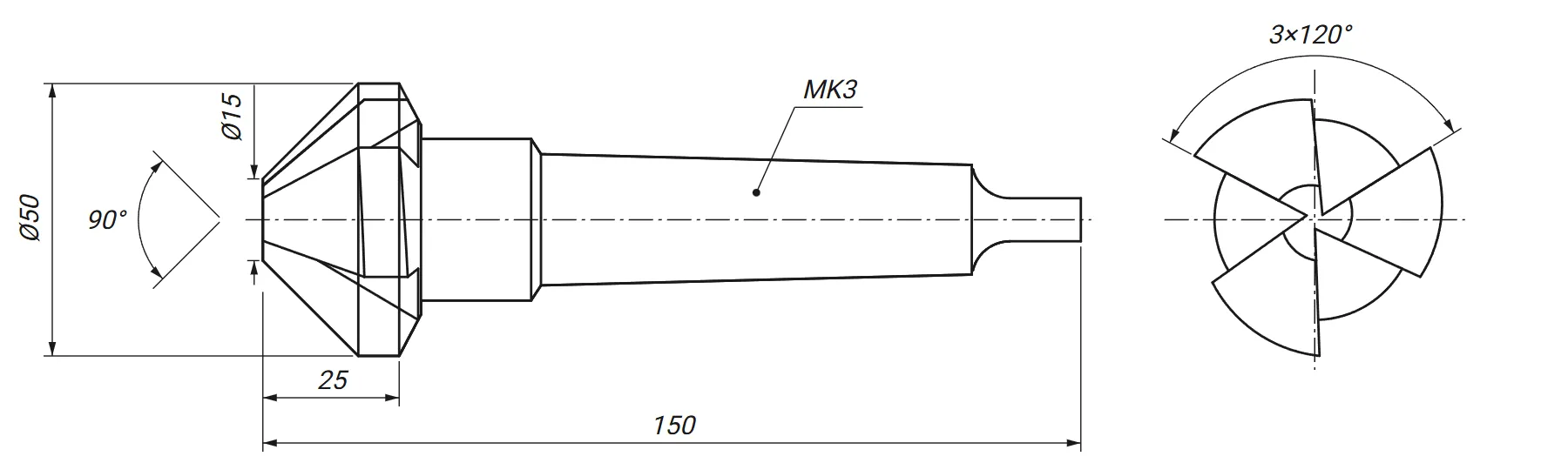

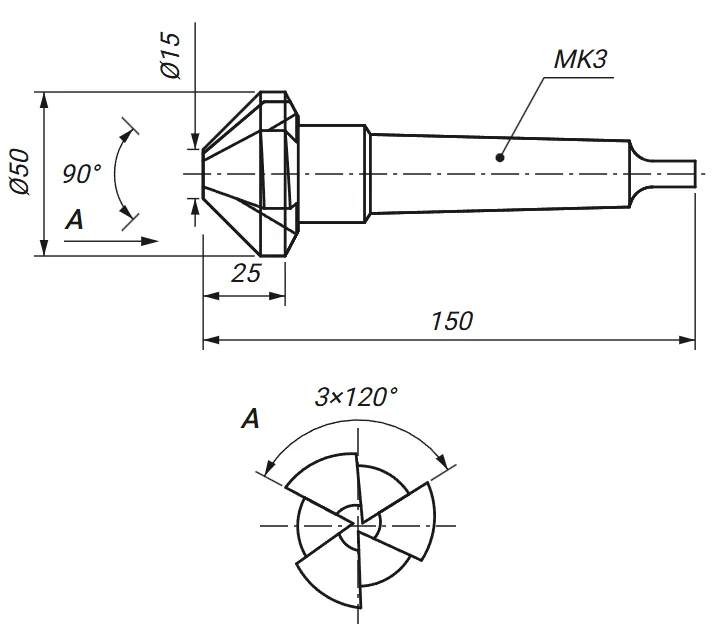

Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 15 mm i rozszerza do 50 mm na wysokości 17,5 mm. Część robocza ma 25 mm długości, a całe narzędzie 150 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Stożek Morse'a nr 3 ma zbieżność ok. 1:20 i kończy się płetwą.
Zastosowania – gniazdo pod łeb, fazka pod gwint, gratowanie
Trzy operacje przy otworach w metalu
Pogłębiacz wykonuje trzy typowe operacje przy otworach w stali, żeliwie i aluminium. Przy fazkach i gratowaniu pracuje jak fazownik HSS. We wszystkich operacjach skrawają te same trzy krawędzie stożka. Zmienia się tylko głębokość wejścia: kilka milimetrów przy gnieździe, ułamek milimetra przy gratowaniu.
Gniazdo pod łeb śruby DIN 7991

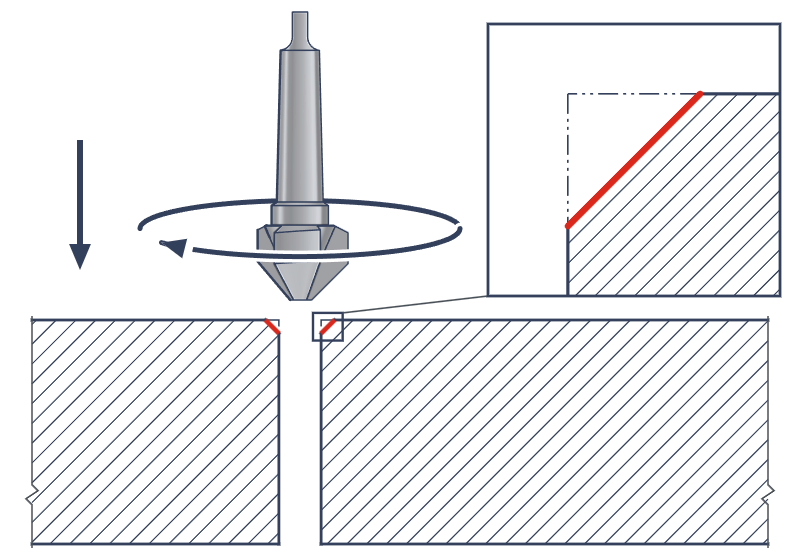

Płyta montażowa, osłona czy prowadnica zostaje gładka, gdy łby śrub siedzą w gniazdach. Pogłębiacz poszerza otwór przejściowy 22 mm do średnicy 36 mm pod łeb M20. Łeb chowa się równo z powierzchnią albo 0,1 mm niżej.
Fazka otworu przed gwintowaniem

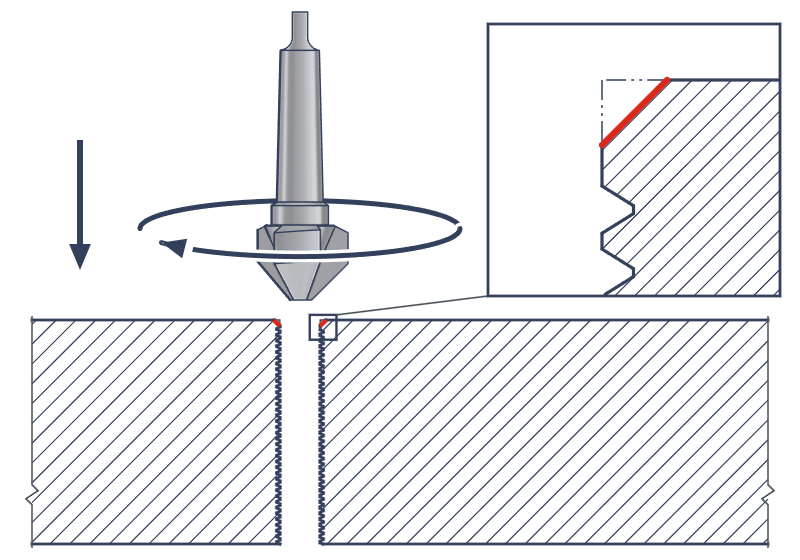

Fazka 90 stopni na otworze 21 mm pod gwint M24 prowadzi gwintownik prosto w otwór. Początek gwintu leży pod powierzchnią i jest chroniony przed wykruszeniem. Kąt 90 stopni przed gwintowaniem zaleca też producent wkładek gwintowanych spiralnych.
Gratowanie krawędzi po wierceniu

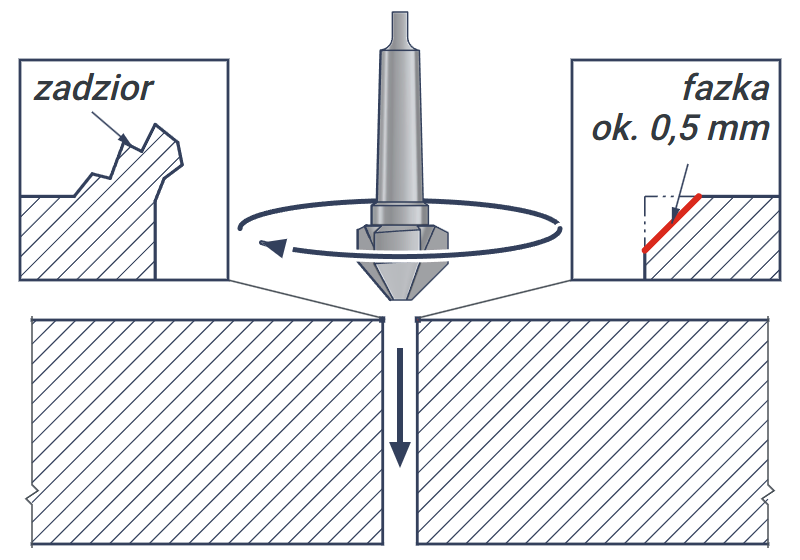

Wiertło zostawia na krawędzi otworu ostry zadzior. Krótkie wejście pogłębiacza zbiera go i zostawia fazkę ok. 0,5 mm. Gładka krawędź jest bezpieczna w dotyku przy montażu.
Pogłębianie krok po kroku – wiertarka, frezarka, CNC
Od wiercenia otworu do próby łbem śruby
Pogłębiacz z chwytem Morse'a pracuje w wiertarce kolumnowej i na frezarce z gniazdem MK3. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.
Pogłębianie gniazda krok po kroku
1Wiercenie otworu
Pod M20: 22 mm
2Mocowanie chwytu
Chwyt: MK3
3Ustawienie obrotów
Stal: ok. 115 obr./min
4Pogłębianie
Głębokość: z kalkulatora
✓Próba łbem śruby
Łeb: 0,1 mm niżej
Obroty dla stali konstrukcyjnej i pełnej średnicy 50 mm
Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Średnicę otworu przejściowego dobiera się do śruby, np. 22 mm pod M20 wg ISO 273. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC. Wartości dla śrub M16–M20 podaje tabela w następnej sekcji.
Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec do gniazda przykłada się łeb śruby; prawidłowe gniazdo chowa łeb ok. 0,1 mm pod powierzchnią.
Gniazdo pod łeb stożkowy – głębokość i kalkulator
Śruby z łbem stożkowym DIN 7991: M16–M20
Łeb śruby wg DIN 7991 ma kąt 90 stopni, taki sam jak stożek pogłębiacza. Głębokość gniazda liczy się na dwa sposoby. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 15 mm. Na wiertarce posuw liczy się od chwili, gdy ostrza dotkną krawędzi otworu.

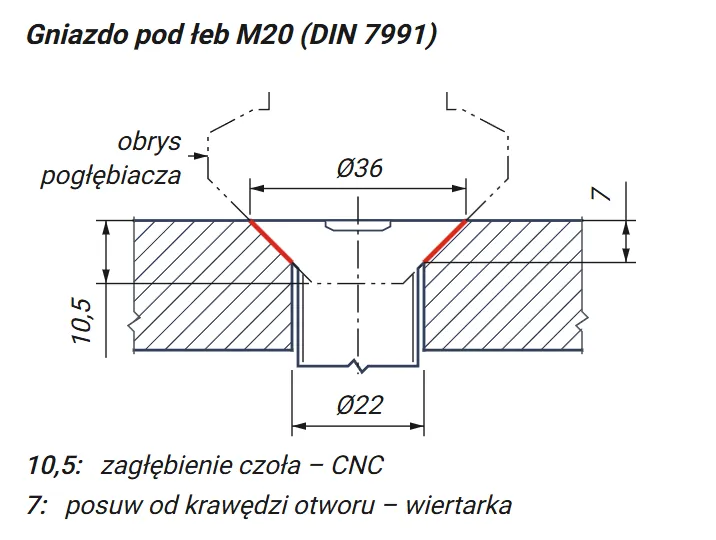

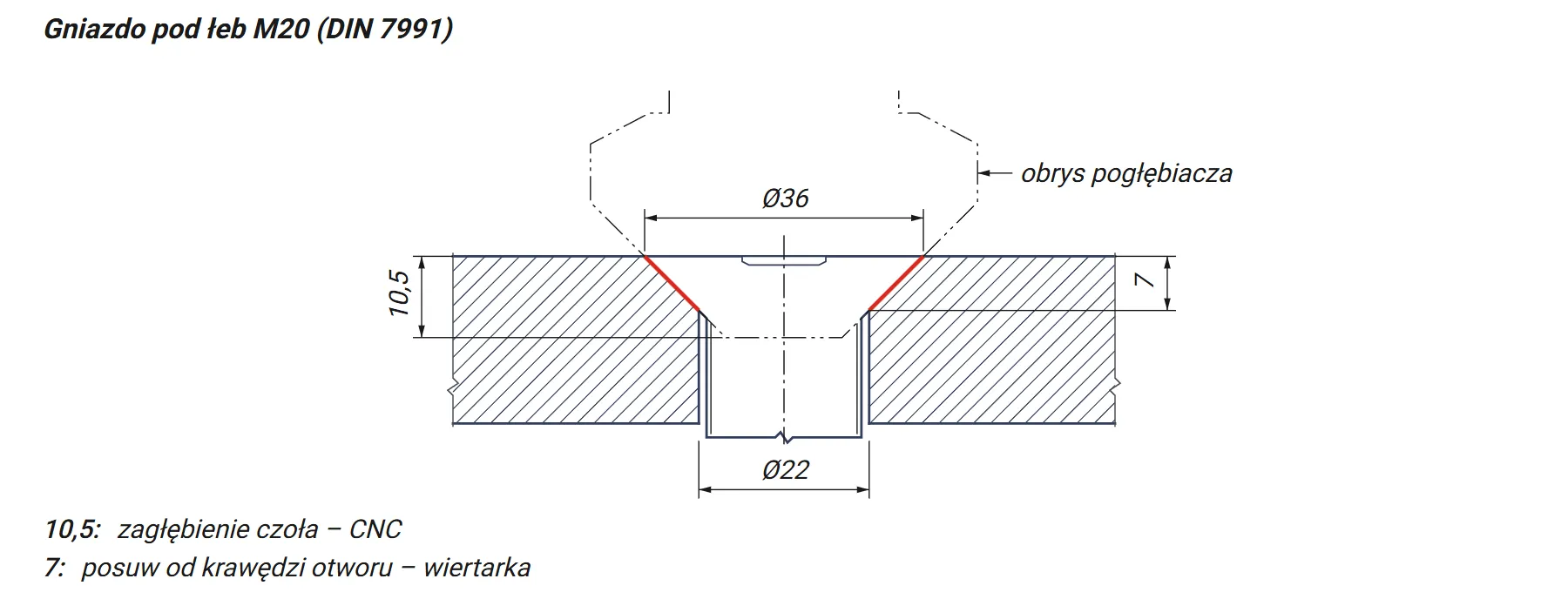

Schemat pokazuje gniazdo pod łeb M20 w otworze 22 mm. Czoło pogłębiacza schodzi 10,5 mm pod powierzchnię detalu i tę liczbę wpisuje się do programu CNC. Na wiertarce ostrza dotykają najpierw krawędzi otworu, a od tej chwili wrzeciono przesuwa się o 7 mm. W obu przypadkach łeb siada równo z powierzchnią.
| Śruba DIN 7991 | Średnica łba [mm] | Otwór przejściowy wg ISO 273 [mm] | Zagłębienie czoła – CNC [mm] | Posuw od krawędzi otworu – wiertarka [mm] |
|---|---|---|---|---|
| M16 | 30 | 17,5 | 7,5 | 6,25 |
| M20 | 36 | 22 | 10,5 | 7 |
Zagłębienie czoła = (średnica łba − 15 mm) ÷ 2, np. dla M20: (36 − 15) ÷ 2 = 10,5 mm. Posuw od krawędzi otworu = (średnica łba − średnica otworu) ÷ 2, np. (36 − 22) ÷ 2 = 7 mm. Wartości z tabeli dają łeb równo z powierzchnią, a wejście 0,1 mm głębiej chowa go pod powierzchnią.
Kalkulator: zagłębienie czoła dla średnicy gniazda lub fazki
Kalkulator przelicza średnicę gniazda albo fazki na zagłębienie czoła z dokładnością do 0,01 mm. Przycisk śruby wpisuje średnicę jej łba. Rysunek obok pokazuje przekrój gniazda z łbem w skali.
▲
Zakres pracy pogłębiacza
Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 15 mm lub większej, bo od tej średnicy zaczynają się ostrza.
Parametry skrawania – stal, żeliwo, aluminium, mosiądz
Wartości startowe dla pogłębiacza HSS z trzema ostrzami
Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy 40 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 50 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 50 mm [obr./min] | Posuw minutowy [mm/min] |
|---|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 25 | 0,20 | 159 | 95 |
| P Stal konstrukcyjna 500–950 MPa | 18 | 0,16 | 115 | 55 |
| M Stal nierdzewna austenityczna | 6 | 0,10 | 38 | 11 |
| K Żeliwo szare | 20 | 0,25 | 127 | 95 |
| N Stopy aluminium, krzem poniżej 0,5% | 50 | 0,25 | 318 | 238 |
| N Mosiądz | 30 | 0,20 | 191 | 115 |
Obliczenie obrotów i posuwu – gniazdo M20 w stali konstrukcyjnej
Obroty liczy się dla największej średnicy w materiale, tu łba M20 o średnicy 36 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 36 mm) ≈ 159 obr./min. Posuw minutowy = posuw na ostrze 0,16 mm × 3 ostrza × 159 obr./min ≈ 76 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.
Pogłębiacz stożkowy fi 50 mm 90 stopni wg DIN 335 pogłębia gniazda pod łby DIN 7991 M16–M20 i fazuje otwory od 15 mm. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Stożek Morse'a nr 3 i długość 150 mm pasują do wiertarek kolumnowych i frezarek z gniazdem MK3.
Pytania o gniazda i śruby
Pogłębiacz stożkowy 90 stopni – wiertarka i CNC
Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 90 stopni wykonuje gniazda pod łby śrub stożkowych wg DIN 7991, fazuje otwory przed gwintowaniem i gratuje krawędzie. Ten pogłębiacz obsługuje łby M16–M20.
Pod śruby i wkręty z łbem stożkowym 90 stopni, np. wg DIN 7991 od M16 do M20. Łby tych śrub mają od 30 do 36 mm średnicy. Głębokość dla każdego rozmiaru podaje tabela i kalkulator wyżej.
Łeb M20 wg DIN 7991 ma 36 mm średnicy. W otworze 22 mm posuw od dotknięcia krawędzi wynosi (36 − 22) ÷ 2 = 7 mm. Na CNC czoło pogłębiacza schodzi 10,5 mm pod powierzchnię, a 0,1 mm więcej chowa łeb pod powierzchnią.
