Opis
Kąt stożka120 stopni
Zakres średnic2–8,3 mm
Ostrza3 × HSS
Chwyt i długość6 mm, 49 mm

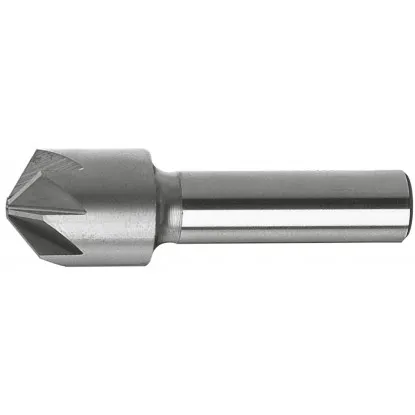

Pogłębiacz stożkowy fi 8,3 mm 120 stopni – do metalu, DIN 347 C
Dane techniczne i wymiary pogłębiacza HSS z chwytem walcowym 6 mm
| Dane techniczne | |
|---|---|
| Kąt wierzchołkowy | 120 stopni |
| Średnica największa D | 8,3 mm |
| Średnica czoła D1 | 2 mm |
| Średnica chwytu d | 6 mm, walcowy |
| Długość całkowita L | 49 mm |
| Długość części roboczej l | 5 mm |
| Liczba ostrzy | 3 |
| Materiał | stal szybkotnąca HSS |
| Norma | DIN 347, forma C |
Pogłębiacz stożkowy fi 8,3 mm 120 stopni pogłębia i gratuje krawędzie otworów w metalu. Stożek 120 stopni daje szeroką, płytką fazkę: każdy milimetr zagłębienia poszerza ją o 3,46 mm. Trzy ostrza ze stali szybkotnącej HSS (High Speed Steel) skrawają na średnicach od 2 do 8,3 mm. Narzędzie odpowiada normie DIN 347 w formie C: trzy ostrza i chwyt walcowy 6 mm.
Stożek ma 1,8 mm wysokości, a za nim biegnie walec o średnicy 8,3 mm. Średnicę fazki ustawia się samą głębokością zagłębienia. Chwyt 6 mm mocuje się w uchwycie wiertarskim albo w tulejce zaciskowej ER. To najmniejszy pogłębiacz 120 stopni w ofercie; do większych otworów służy fi 10,4 mm.
Budowa i wymiary – trzy ostrza co 120 stopni
Rysunek techniczny pokazuje wymiary z tabeli w milimetrach. Stożek zaczyna się czołem o średnicy 2 mm i rozszerza do 8,3 mm na wysokości 1,8 mm. Część robocza ma 5 mm długości, a całe narzędzie 49 mm. Widok od czoła pokazuje trzy ostrza rozstawione co 120 stopni. Za ostrzami biegnie krótkie podcięcie, a dalej gładki chwyt 6 mm z fazką na końcu, która ułatwia wsunięcie go w uchwyt.
Zastosowania – pogłębianie i gratowanie krawędzi otworów
Szeroka, płytka fazka 120 stopni w metalu
Pogłębiacz 120 stopni pogłębia krawędzie otworów i usuwa zadziory po wierceniu. Stożek 120 stopni jest najbardziej rozwarty w serii pogłębiaczy DIN 334, 335 i 347. Przy tej samej średnicy fazki schodzi najpłycej: fazka o 2 mm szersza od otworu ma tylko 0,58 mm głębokości. Kąt 120 stopni ma też łeb stożkowy nitu zrywalnego wg ISO 15978.
Pogłębianie krawędzi otworu
Pogłębiacz poszerza wejście otworu stożkiem 120 stopni. Każdy milimetr zagłębienia dodaje 3,46 mm do średnicy fazki, więc szeroka fazka powstaje przy płytkim wejściu.
Usuwanie zadziorów po wierceniu
Krótkie wejście pogłębiacza zbiera zadzior z krawędzi otworu. Rozwarty stożek zostawia płaską, gładką fazkę.
Pogłębianie krok po kroku – wiertarka, frezarka, CNC
Od wiercenia otworu do kontroli średnicy fazki
Pogłębiacz pracuje w wiertarce stołowej i kolumnowej, na frezarce oraz w centrum obróbczym CNC. Narzędzie obraca się w prawo i przesuwa wzdłuż osi otworu. Detal leży nieruchomo w imadle albo na stole maszyny.
Pogłębianie fazki krok po kroku
1Wiercenie otworu
Otwór: od 2 mm
2Mocowanie chwytu
Chwyt: 6 mm
3Ustawienie obrotów
Stal: ok. 690 obr./min
4Pogłębianie
Głębokość: z kalkulatora
✓Kontrola fazki
Suwmiarka: średnica fazki
Obroty dla stali konstrukcyjnej i pełnej średnicy 8,3 mm
Otwór wierci się przed pogłębianiem, bo pogłębiacz poszerza tylko jego krawędź. Ostrza zaczynają się na średnicy 2 mm, więc pełna fazka powstaje w otworze o tej średnicy lub większym. Głębokość ustawia się ogranicznikiem wrzeciona albo w programie CNC, a podaje ją kalkulator w następnej sekcji.
Pogłębia się jednym płynnym ruchem, ze stałym posuwem i lekkim dociskiem. Przy stali nierdzewnej chłodziwo albo olej chroni krawędź przed przegrzaniem. Na koniec średnicę fazki mierzy się suwmiarką i w razie potrzeby pogłębia o kilka dziesiątych milimetra.
Głębokość fazki – tabela i kalkulator
Zagłębienie czoła dla fazek od 2 do 8,3 mm
Średnica fazki rośnie razem z głębokością zagłębienia. Stożek 120 stopni poszerza fazkę o 3,46 mm na każdy milimetr zagłębienia. Na CNC zagłębienie mierzy się od powierzchni detalu do czoła pogłębiacza o średnicy 2 mm.
| Średnica fazki [mm] | Zagłębienie czoła – CNC [mm] |
|---|---|
| 3,5 | 0,43 |
| 5 | 0,87 |
| 6,5 | 1,30 |
| 8,3 | 1,82 |
Zagłębienie czoła = (średnica fazki − 2 mm) ÷ 3,46, np. dla fazki 5 mm: (5 − 2) ÷ 3,46 ≈ 0,87 mm. Liczba 3,46 to przyrost średnicy na każdy milimetr zagłębienia stożka 120 stopni.
Kalkulator: zagłębienie czoła dla średnicy fazki
Kalkulator przelicza średnicę fazki na zagłębienie czoła z dokładnością do 0,01 mm. Rysunek obok pokazuje przekrój fazki w skali.
▲
Zakres pracy pogłębiacza
Pogłębiacz HSS skrawa stal o wytrzymałości do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Pełna fazka powstaje w otworze o średnicy 2 mm lub większej, bo od tej średnicy zaczynają się ostrza.
Parametry skrawania – stal, żeliwo, aluminium, mosiądz
Wartości startowe dla pogłębiacza HSS z trzema ostrzami
Tabela podaje wartości startowe z katalogu pogłębiaczy HSS firmy Dolfamex, z kolumny dla średnicy poniżej 5 mm. Obroty i posuw minutowy policzono dla pełnej średnicy 8,3 mm i trzech ostrzy. Mniejsza fazka przyjmuje proporcjonalnie wyższe obroty. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 8,3 mm [obr./min] | Posuw minutowy [mm/min] |
|---|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 25 | 0,05 | 959 | 144 |
| P Stal konstrukcyjna 500–950 MPa | 18 | 0,04 | 690 | 83 |
| M Stal nierdzewna austenityczna | 6 | 0,02 | 230 | 14 |
| K Żeliwo szare | 20 | 0,08 | 767 | 184 |
| N Stopy aluminium, krzem poniżej 0,5% | 50 | 0,08 | 1918 | 460 |
| N Mosiądz | 30 | 0,08 | 1151 | 276 |
Obliczenie obrotów i posuwu – fazka Ø 8,3 mm w stali konstrukcyjnej
Obroty liczy się dla największej średnicy w materiale, tu pełnej średnicy pogłębiacza 8,3 mm. Obroty = 1000 × prędkość skrawania 18 m/min ÷ (3,14 × średnica 8,3 mm) ≈ 690 obr./min. Posuw minutowy = posuw na ostrze 0,04 mm × 3 ostrza × 690 obr./min ≈ 83 mm/min. Na wiertarce ustawia się najbliższy niższy stopień obrotów, a na CNC obie liczby wpisuje się do programu.
Pogłębiacz stożkowy fi 8,3 mm 120 stopni wg DIN 347 pogłębia i gratuje krawędzie otworów od 2 do 8,3 mm średnicy. Trzy ostrza HSS skrawają stal do 950 MPa, stal nierdzewną, żeliwo, aluminium i mosiądz. Chwyt walcowy 6 mm i długość 49 mm pasują do uchwytu wiertarskiego i tulejek zaciskowych ER.
Pytania o fazki i chwyt
Pogłębiacz stożkowy 120 stopni – wiertarka i CNC
Pogłębiacz to narzędzie, które poszerza krawędź wywierconego otworu. Stożek 120 stopni pogłębia krawędzie i usuwa zadziory, zostawiając szeroką, płytką fazkę. Ten pogłębiacz pracuje na średnicach od 2 do 8,3 mm.
Zagłębienie czoła = (5 − 2) ÷ 3,46 ≈ 0,87 mm. Liczba 3,46 to przyrost średnicy na każdy milimetr zagłębienia stożka 120 stopni. Kalkulator wyżej podaje wynik dla każdej średnicy od 2 do 8,3 mm.
Chwyt walcowy 6 mm mocuje się w uchwycie wiertarskim albo w tulejce zaciskowej ER i pasuje do wiertarki stołowej. Chwyt stożkowy Morse'a osadza się bezpośrednio w gnieździe wrzeciona wiertarki kolumnowej. Pogłębiacze z chwytem Morse'a mają zwykle większe średnice.
