Rozwiertak maszynowy 1 3/8 cala H7 NRTd DIN 212
0000003748
159,90 zł brutto
Cena netto: 130,00 zł
Opis
Średnica D 1 3/8″Ø34,925 mm
Tolerancja H734,925–34,950 mm
Norma DIN 212
Materiał HSS

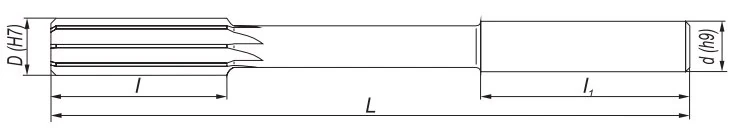

Rozwiertak maszynowy 1 3/8 cala H7 do metalu — dane techniczne
NRTd — wykańczak trzpieniowy, chwyt walcowy HSS DIN 212
| Dane Techniczne | |
|---|---|
| Średnica robocza D | 1 3/8 cala H7 (34,925–34,950 mm) |
| Typ | NRTd — wykańczak trzpieniowy, chwyt walcowy |
| Norma wymiarowa | DIN 212 |
| Materiał | HSS (stal szybkotnąca) |
Co oznacza tolerancja H7 dla średnicy 34,92 mm
| Klasa | Odchyłki [mm] | Wymiar [mm] | |
|---|---|---|---|
| H6 | +0,016 / 0 | 34,925 – 34,941 | |
| H7 | +0,025 / 0 | 34,925 – 34,950 | WYBRANY |
| H8 | +0,039 / 0 | 34,925 – 34,964 | |
| H9 | +0,062 / 0 | 34,925 – 34,987 |
Otwór po rozwierceniu mieści się w polu 34,925–34,950 mm (ISO 286-2) — dokładność typowa m.in. dla otworów pod kołki ustalające i pasowania suwliwe.
Parametry skrawania rozwiertaka maszynowego 1 3/8 cala H7
Wartości orientacyjne Ø34,92 mm
| Grupa materiału (ISO 513) | Vc [m/min] | fz [mm/ostrze] | n [obr/min] Ø34,92 |
|---|---|---|---|
| PStal konstrukcyjna i węglowa | 8–10 | 0,20–0,28 | 73 |
| MStal nierdzewna | 2–3 | 0,20–0,28 | 18 |
| KŻeliwo | 3–5 | 0,20–0,28 | 27 |
| NAluminium i stopy lekkie | 12–16 | 0,24–0,32 | 109 |
Vc — prędkość skrawania, fz — posuw na ostrze (wartości katalogowe dla HSS, dobrane do średnicy Ø34,92 mm). Obroty wyliczono dla dolnego zakresu: n = (Vc × 1000) ÷ (π × D). Zaczynaj od dolnych wartości i koryguj wg materiału oraz sztywności mocowania.
Może się przydać: Kalkulator parametrów skrawania
Zastosowanie rozwiertaka maszynowego 1 3/8 cala H7
Obróbka wykańczająca otworów w tolerancji H7
Rozwiertak maszynowy 1 3/8 cala H7 do metalu — trzpieniowy wykańczak NRTd z chwytem walcowym wg DIN 212, wykonany ze stali szybkotnącej HSS. Przeznaczony do obróbki wykańczającej otworów na tokarkach, frezarkach i wiertarkach oraz na obrabiarkach CNC. Czoło narzędzia ma fazę wprowadzającą ~45° dla centrycznego wejścia, a faski prowadzące na ostrzach utrzymują narzędzie w osi otworu.
Rozwiertak 1 3/8 cala H7 do metalu usuwa naddatek pozostawiony po wierceniu i nadaje otworowi ostateczny wymiar w polu tolerancji H7 (34,925–34,950 mm). Efektem jest wyprowadzona oś, lepsza okrągłość i walcowość otworu oraz chropowatość na poziomie ok. Ra 0,4–1,6 µm. Większe średnice pracują przy gniazdach łożysk i tulei oraz otworach w korpusach maszyn, gdzie liczy się stabilny wymiar na całej długości. Sprawdza się jako rozwiertak do stali, żeliwa i metali nieżelaznych — stal HSS zachowuje twardość i odporność na ścieranie także w podwyższonej temperaturze skrawania.
Obrabiane materiały
✓Stal konstrukcyjna i węglowa
✓Żeliwo szare
✓Aluminium i stopy metali nieżelaznych
▲Stale nierdzewne — obniżona prędkość skrawania, obfite chłodzenie
✗Stale hartowane powyżej 45 HRC
Zasady prawidłowego rozwiercania
- Otwór wstępny Ø34,52 mm — naddatek 0,4 mm na średnicy.
- Otwór wstępny wywierć prostopadle i z minimalnym biciem — rozwiertak wykańczający prowadzi się po istniejącym otworze i nie skoryguje jego skrzywienia.
- Pracuj z chłodziwem (emulsja lub olej obróbkowy); żeliwo można obrabiać na sucho.
- Narzędzie wycofuj bez zmiany kierunku obrotów — bieg wsteczny uszkadza krawędzie skrawające.
Najczęściej zadawane pytania — rozwiertak 1 3/8 cala H7
Wywierć otwór Ø34,52 mm — naddatek ok. 0,4 mm na średnicy. Zbyt mały naddatek powoduje zgniatanie materiału zamiast skrawania, zbyt duży przeciąża ostrza i pogarsza dokładność otworu.
W tulejce zaciskowej ER lub precyzyjnym uchwycie o minimalnym biciu. Współosiowość mocowania przekłada się bezpośrednio na dokładność otworu — nadmierne bicie powiększa otwór ponad pole tolerancji.
Otwór mieści się w polu 34,925–34,950 mm, a chropowatość powierzchni wynosi ok. Ra 0,4–1,6 µm — to dokładność wystarczająca do pasowań suwliwych i otworów pod kołki ustalające.
