| Nazwa freza składanego Akko | D | Z | d mm | L mm | l mm | a mm |
| AEM90-AP10-D10-C10-L100-Z01 | 10 mm | 1 | 10 | 100 | 20 | 10 |
| AEM90-AP10-D12-W16-L100-Z01-H | 12 mm | 1 | 16 | 100 | 30 | 10 |
| AEM90-AP10-D12-W16-L150-Z01 | 12 mm | 1 | 16 | 150 | 38 | 10 |
| AEM90-AP10-D14-W16-L100-Z01-H | 14 mm | 1 | 16 | 100 | 30 | 10 |
| AEM90-AP10-D14-W16-L150-Z01 | 14 mm | 1 | 16 | 150 | 38 | 10 |
| AEM90-AP10-D16-C16-L100-Z02-H | 16 mm | 2 | 16 | 100 | 30 | 10 |
| AEM90-AP10-D16-W16-L100-Z02-H | 16 mm | 2 | 16 | 100 | 30 | 10 |
| AEM90-AP10-D16-W16-L200-Z02 | 16 mm | 2 | 16 | 200 | 100 | 10 |
| AEM90-AP10-D16-C16-L120-Z02-H | 16 mm | 2 | 16 | 120 | 30 | 10 |
| AEM90-AP10-D16-C16-L150-Z02-H | 16 mm | 2 | 16 | 150 | 50 | 10 |
| AEM90-AP10-D16-W16-L150-Z02 | 16 mm | 2 | 16 | 150 | 50 | 10 |
| AEM90-AP10-D16-C16-L200-Z02 | 16 mm | 2 | 16 | 200 | 100 | 10 |
| AEM90-AP10-D16-C16-L250-Z02 | 16 mm | 2 | 16 | 250 | 150 | 10 |
| AEM90-AP10-D18-W16-L100-Z02-H | 18 mm | 2 | 16 | 100 | 30 | 10 |
| AEM90-AP10-D18-W16-L150-Z02 | 18 mm | 2 | 16 | 150 | 30 | 10 |
| AEM90-AP10-D20-W20-L100-Z03-H | 20 mm | 3 | 20 | 100 | 30 | 10 |
| AEM90-AP10-D20-C20-L120-Z03-H | 20 mm | 3 | 20 | 120 | 30 | 10 |
| AEM90-AP10-D20-C20-L150-Z03 | 20 mm | 3 | 20 | 150 | 50 | 10 |
| AEM90-AP10-D20-W20-L150-Z03 | 20 mm | 3 | 20 | 150 | 50 | 10 |
| AEM90-AP10-D20-C20-L200-Z02 | 20 mm | 2 | 20 | 200 | 100 | 10 |
| AEM90-AP10-D20-C20-L250-Z02 | 20 mm | 2 | 20 | 250 | 150 | 10 |
| AEM90-AP10-D21-C20-L200-Z03 | 21 mm | 3 | 20 | 200 | 30 | 10 |
| AEM90-AP10-D21-W20-L150-Z03 | 21 mm | 3 | 20 | 150 | 30 | 10 |
| AEM90-AP10-D22-W20-L100-Z03-H | 22 mm | 3 | 20 | 100 | 30 | 10 |
| AEM90-AP10-D22-W20-L150-Z03 | 22 mm | 3 | 20 | 150 | 30 | 10 |
| AEM90-AP10-D23-W20-L150-Z03 | 23 mm | 3 | 20 | 150 | 30 | 10 |
| AEM90-AP10-D24-W20-L150-Z03 | 24 mm | 3 | 20 | 150 | 30 | 10 |
| AEM90-AP10-D25-W25-L100-Z04-H | 25 mm | 4 | 25 | 100 | 30 | 10 |
| AEM90-AP10-D25-W25-L100-Z03-H | 25 mm | 3 | 25 | 100 | 30 | 10 |
| AEM90-AP10-D25-C25-L120-Z03-H | 25 mm | 3 | 25 | 120 | 30 | 10 |
| AEM90-AP10-D25-C25-L150-Z03 | 25 mm | 3 | 25 | 150 | 50 | 10 |
| AEM90-AP10-D25-W25-L150-Z03 | 25 mm | 3 | 25 | 150 | 50 | 10 |
| AEM90-AP10-D25-C25-L200-Z03 | 25 mm | 3 | 25 | 200 | 100 | 10 |
| AEM90-AP10-D25-C25-L250-Z02 | 25 mm | 2 | 25 | 250 | 100 | 10 |
| AEM90-AP10-D30-C25-L100-Z04-H | 30 mm | 4 | 25 | 100 | 30 | 10 |
| AEM90-AP10-D30-C25-L120-Z04-H | 30 mm | 4 | 25 | 120 | 30 | 10 |
| AEM90-AP10-D30-C25-L150-Z04 | 30 mm | 4 | 25 | 150 | 30 | 10 |
| AEM90-AP10-D32-C25-L100-Z04-H | 32 mm | 4 | 25 | 100 | 35 | 10 |
| AEM90-AP10-D32-C25-L120-Z04-H | 32 mm | 4 | 25 | 120 | 35 | 10 |
| AEM90-AP10-D32-C25-L150-Z04 | 32 mm | 4 | 25 | 150 | 35 | 10 |
| AEM90-AP10-D32-W25-L150-Z04 | 32 mm | 4 | 25 | 150 | 35 | 10 |
| AEM90-AP10-D32-C32-L130-Z05 | 32 mm | 5 | 32 | 130 | 30 | 10 |
| AEM90-AP10-D32-W32-L150-Z04 | 32 mm | 4 | 32 | 150 | 50 | 10 |
| AEM90-AP10-D40-W32-L150-Z05 | 40 mm | 5 | 32 | 150 | 40 | 10 |
| AEM90-AP16-D25-C20-L100-Z02 | 25 mm | 2 | 20 | 100 | 35 | 16 |
| AEM90-AP16-D25-W25-L100-Z02-H | 25 mm | 2 | 25 | 100 | 35 | 16 |
| AEM90-AP16-D25-W25-L150-Z02 | 25 mm | 2 | 25 | 150 | 50 | 16 |
| AEM90-AP16-D25-C25-L250-Z02 | 25 mm | 2 | 25 | 250 | 100 | 16 |
| AEM90-AP16-D28-W25-L100-Z03-H | 28 mm | 3 | 25 | 100 | 40 | 16 |
| AEM90-AP16-D28-W25-L150-Z03 | 28 mm | 3 | 25 | 150 | 40 | 16 |
| AEM90-AP16-D30-W25-L110-Z03-H | 30 mm | 3 | 25 | 110 | 40 | 16 |
| AEM90-AP16-D30-W25-L150-Z02 | 30 mm | 2 | 25 | 150 | 40 | 16 |
| AEM90-AP16-D30-W25-L150-Z03 | 30 mm | 3 | 25 | 150 | 40 | 16 |
| AEM90-AP16-D32-W32-L110-Z03-H | 32 mm | 3 | 32 | 110 | 40 | 16 |
| AEM90-AP16-D32-C32-L150-Z03 | 32 mm | 3 | 32 | 150 | 50 | 16 |
| AEM90-AP16-D32-W25-L150-Z03 | 32 mm | 3 | 25 | 150 | 40 | 16 |
| AEM90-AP16-D32-W32-L150-Z03 | 32 mm | 3 | 32 | 150 | 50 | 16 |
| AEM90-AP16-D32-W32-L150-Z03-H | 32 mm | 3 | 32 | 150 | 50 | 16 |
| AEM90-AP16-D32-C25-L200-Z03-H | 32 mm | 3 | 25 | 200 | 40 | 16 |
| AEM90-AP16-D32-C32-L250-Z03 | 32 mm | 3 | 32 | 250 | 100 | 16 |
| AEM90-AP16-D35-W32-L150-Z03 | 35 mm | 3 | 32 | 150 | 40 | 16 |
| AEM90-AP16-D36-W32-L110-Z03-H | 36 mm | 3 | 32 | 110 | 40 | 16 |
| AEM90-AP16-D36-W32-L150-Z03 | 36 mm | 3 | 32 | 150 | 40 | 16 |
| AEM90-AP16-D40-W32-L110-Z04-H | 40 mm | 4 | 32 | 110 | 40 | 16 |
| AEM90-AP16-D40-W32-L150-Z04 | 40 mm | 4 | 32 | 150 | 40 | 16 |
| AEM90-AP16-D40-C32-L250-Z02 | 40 mm | 2 | 32 | 250 | 40 | 16 |
| AEM90-AP16-D40-C32-L250-Z04 | 40 mm | 4 | 32 | 250 | 40 | 16 |
Opis
Dane techniczne i wymiary – Varel BAP 300R, chwyt walcowy 16 mm
| Dane techniczne | |
|---|---|
| Średnica freza D | 16 mm |
| Średnica chwytu d | 16 mm, walcowy gładki |
| Maks. głębokość skrawania a | 11 mm |
| Długość do chwytu L1 | 50 mm |
| Długość całkowita L | 150 mm |
| Kąt przystawienia | 90 stopni |
| Liczba płytek Z | 2 |
| Płytki | APKT 1135 i APMT 1135, np. APKT 113505 |
| Chłodzenie | zewnętrzne |
| Śruba płytki | M2,5x6, Torx T8 |
| Producent | Varel (BAP 300R C16-16-150) |

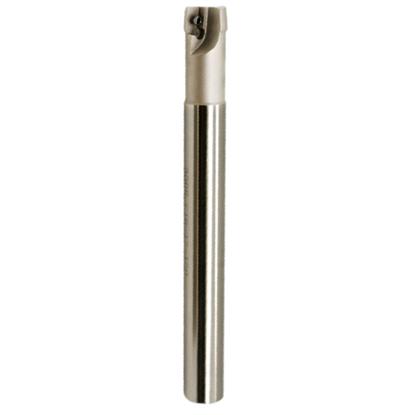

Frez składany fi 16 mm Varel BAP 300R skrawa pod kątem 90 stopni dwiema płytkami APKT 1135. Zrobisz nim w stali, żeliwie i aluminium ścianę pod kątem prostym, rowek, kieszeń i płaszczyznę. Wejdzie też w pełny materiał po linii śrubowej i wytnie otwór od 20 do 31 mm bez wiertła. Gdy krawędź się stępi, obracasz płytkę, a frez pracuje dalej.
Chwyt walcowy 16 mm jest gładki, bez płaskiego. Katalog podaje jego tolerancję od −0,005 do −0,015 mm, więc pasuje do precyzyjnej oprawki zaciskowej lub hydraulicznej. Przy długości 150 mm wysuń frez z oprawki tylko tyle, ile wymaga detal – każdy milimetr wysięgu zwiększa ugięcie. Odcinek do chwytu ma 50 mm, ponad 3 razy więcej niż średnica freza. Cieńsza szyjka na tej długości ugina się bardziej niż krótka głowica, więc przy pełnej głębokości skrawania zmniejsz posuw. Korpus nie ma kanału chłodzenia. Ciecz albo sprężone powietrze podajesz z dysz obrabiarki, kierując strumień na płytki.
Planowanie, ściana, rowek, rampa, linia śrubowa, frezowanie wgłębne
Frez 90 stopni na płytki APKT 1135 i APMT 1135 wykonuje planowanie, ścianę 90°, rowek, frezowanie wgłębne, interpolację śrubową i kontur. Każda operacja korzysta z innej krawędzi płytki. Krawędź boczna, długa na 11 mm, tworzy ścianę. Krawędź dolna wygładza dno i pozwala schodzić w dół. Rysunki pokazują ruch freza i zbierany materiał.

Frez prowadzisz nad detalem na małej głębokości. Płaszczyznę wygładza dolna krawędź płytki z krótką fazką przy narożu. Jedno przejście zbiera pas do ok. 11 mm, czyli ok. dwóch trzecich średnicy. To wystarczy na półki, czoła i nadlewy.

Krawędź boczna płytki stoi równolegle do osi freza. Ściana wychodzi więc pod kątem prostym do dna. Na jedno przejście zdejmiesz do 11 mm wysokości ściany. W narożu między ścianą a dnem zostaje promień 0,5 mm – tyle ma naroże płytki.

Frez idzie środkiem materiału i wycina rowek szerokości 16 mm w jednym przejściu. Skrawa wtedy cały przód freza, a obie płytki pracują na zmianę. Głębokość bierz mniejszą niż przy ścianie i dbaj o usuwanie wiórów.

Frez schodzi w materiał po pochyłej prostej i jednocześnie jedzie w bok. W dół skrawa dolna krawędź płytki, więc otwór startowy jest zbędny. Tak zaczniesz kieszeń albo zamknięty rowek. Przy kącie 3 stopni zejście na 5 mm wymaga ok. 95 mm drogi.

Frez krąży po okręgu i z każdym obrotem schodzi niżej. Tak wycinasz otwór od 20 do 31 mm z płaskim dnem. Średnicę otworu ustawiasz w programie obrabiarki, a nie doborem wiertła. To także łagodne wejście w zamkniętą kieszeń.

Frez wcina się osiowo w dół, cofa i przesuwa w bok, podobnie jak wiertło. Każde wcięcie zbiera materiał tylko przy obwodzie freza. Przesuw boczny trzymaj do ok. 6,3 mm – tyle sięga płytka od obwodu w stronę środka. Siła działa wtedy głównie wzdłuż osi.
Najmniejszy i największy otwór dla freza 16 mm z płytką o narożu 0,5 mm
Frezowanie po linii śrubowej to inaczej interpolacja śrubowa. Frez obraca się wokół własnej osi, a obrabiarka prowadzi go jednocześnie po okręgu i w dół. Tor ma kształt sprężyny. Jednym frezem 16 mm zrobisz tak otwory o różnych średnicach.


Rysunek pokazuje frez w najmniejszym i największym otworze, widziany z góry. Szary krążek w środku freza to strefa bez ostrzy. Widok z boku pokazuje tor środka freza i skok, czyli zejście w dół na jeden obrót.
Dolna krawędź płytki sięga od obwodu freza ok. 6,35 mm w stronę środka. Kończy się więc ok. 1,65 mm od osi freza (8 − 6,35 mm). W środku freza zostaje krążek ok. 3,3 mm bez ostrzy. Żeby nic tam nie zostało, środek freza musi krążyć po okręgu o promieniu co najmniej 1,65 mm. Najmniejszy otwór = 16 + 2 × 1,65 ≈ 20 mm. W mniejszym otworze pod frezem zostaje rdzeń, który uderza w korpus.
Dno jest płaskie, gdy środek otworu leży pod prostym odcinkiem dolnej krawędzi płytki. Ten odcinek kończy się przy narożu, 0,5 mm przed obwodem freza. Największy otwór = 2 × 16 − 2 × 0,5 = 31 mm. Większy otwór zrobisz w dwóch krokach: najpierw linia śrubowa do 31 mm, potem poszerzanie po okręgach.
Skok liczysz po torze środka freza, a nie po średnicy otworu. Średnica toru = średnica otworu 25 mm − średnica freza 16 mm = 9 mm. Jeden obrót to droga 3,14 × 9 ≈ 28,3 mm. Przy kącie zejścia 2 stopni skok wynosi 28,3 × 0,035 (tangens kąta 2°) ≈ 1 mm. Otwór przelotowy w płycie 20 mm wymaga więc ok. 20 obrotów. Skok nie może przekroczyć 11 mm – tyle wynosi maksymalna głębokość skrawania płytki.
Chwyt ma tę samą średnicę co frez, 16 mm. W otworze głębszym niż 50 mm chwyt dotknąłby ścianki. Tyle wynosi długość do chwytu, na której korpus jest cieńszy od średnicy skrawania.
Strefa ok. 3,3 mm w środku freza nie ma ostrzy. Przy wejściu prosto w dół w pełny materiał rdzeń oprze się o korpus i przeciąży płytki. W pełny materiał wchodź rampą albo po linii śrubowej. Osiowo wejdziesz tylko w otwór nawiercony wcześniej w tej samej osi, o średnicy co najmniej 4 mm.
Gatunek płytki decyduje o materiale, frez zostaje ten sam
Frez BAP 300R C16-16-150 przyjmuje płytki APKT 1135. Litera A oznacza równoległobok 85 stopni, w praktyce płytkę prostokątną. P to kąt przyłożenia 11 stopni: płytka jest pozytywna i lekko tnie. Liczby 1135 odbiegają od zapisu ISO: 11 to długość krawędzi skrawającej w milimetrach, a 35 – grubość 3,5 mm. Cyfry 05 na końcu podają promień naroża 0,5 mm.
Katalog podaje dla tego freza płytki APMT 1135. Płytka APKT tego samego rozmiaru ma ten sam kształt i różni się tylko klasą tolerancji: K jest dokładniejsza niż M. Obie pasują do tego samego gniazda.
| Płytka | Materiał obrabiany | Uwagi |
|---|---|---|
| APKT 113505 PDER H6310 Horn | stal, stal nierdzewna | powłoka PVD |
Horn to koreańska marka płytek oferowana w naszym sklepie. Do materiału dobierasz gatunek płytki, a frez zostaje ten sam.
Płytka ma dwie krawędzie skrawające. Gdy jedna się stępi, odkręć śrubę M2,5x6 kluczem Torx T8 i obróć płytkę o 180 stopni. Przed założeniem oczyść gniazdo z wiórów – wiór pod płytką podnosi ją i powoduje bicie. Katalog nie podaje momentu dokręcania – użyj wartości z karty producenta płytki. Wszystkie płytki wymieniaj razem, żeby skrawały na tej samej wysokości.
Prędkość, posuw na ząb i głębokość wg grupy materiału
Tabela podaje zachowawcze wartości startowe dla frezowania ściany 90° płytkami APKT. Zacznij od dolnej granicy i zwiększaj, obserwując wiór i pracę wrzeciona. W rowku, na rampie i na linii śrubowej zmniejsz posuw.
| Materiał obrabiany | Prędkość skrawania vc [m/min] | Posuw na ząb fz [mm] | Głębokość ap [mm] | Szerokość ae [mm] |
|---|---|---|---|---|
| P Stal konstrukcyjna i stopowa | 130–200 | 0,10–0,20 | 1,0–4,0 | 4–11 |
| M Stal nierdzewna | 70–130 | 0,06–0,15 | 0,5–2,0 | 4–9 |
| K Żeliwo | 150–280 | 0,10–0,25 | 1,0–5,0 | 6–11 |
| N Aluminium (płytka K10) | 300–600 | 0,10–0,25 | 1,0–6,0 | 6–11 |
Obroty = 1000 × prędkość skrawania 150 m/min ÷ (3,14 × średnica freza 16 mm) ≈ 2980 obr/min. Posuw minutowy = posuw na ząb 0,10 mm × 2 płytki × 2980 obr/min ≈ 600 mm/min. Te dwie liczby wpisujesz do programu obrabiarki. W aluminium, przy 400 m/min, obroty rosną do ok. 7960 obr/min – sprawdź, czy wrzeciono tyle osiąga.
Frez składany fi 16 mm Varel BAP 300R zastępuje frez do ścian 90°, rowków i płaszczyzn oraz frez do otworów. Po linii śrubowej wycina otwory od 20 do 31 mm z płaskim dnem. Pracuje na dwóch płytkach APKT 113505, ma chwyt walcowy 16 mm i chłodzenie z zewnątrz. Maksymalna głębokość skrawania wynosi 11 mm.
Płytki, oprawka, chłodzenie
Płytki APKT 1135 i APMT 1135 wg ISO, np. APKT 113505 z narożem 0,5 mm. Do stali i stali nierdzewnej pasuje gatunek H6310 koreańskiej marki Horn. Płytkę mocuje śruba M2,5x6 z gniazdem Torx T8.
W oprawce zaciskowej z tulejką 16 mm albo w oprawce hydraulicznej na chwyt 16 mm. Obie ściskają gładki chwyt na całym obwodzie. Wysuń frez z oprawki tylko tyle, ile wymaga głębokość obróbki.
Z zewnątrz: dyszami obrabiarki skieruj ciecz albo sprężone powietrze na płytki. Strumień powinien wydmuchiwać wióry z kieszeni i otworu. W katalogu serii BAP nie ma wersji z kanałem chłodzenia.
