Gwintownik Maszynowy M30x2 - przelotowy HSSEFra
search
  • Gwintownik Maszynowy M30x2 - przelotowy HSSEFra
  • Gwintownik Maszynowy M30x2 - przelotowy HSSEFra - nr. 1
  • Gwintownik Maszynowy M30x2 - przelotowy HSSEFra - nr. 2
FRA

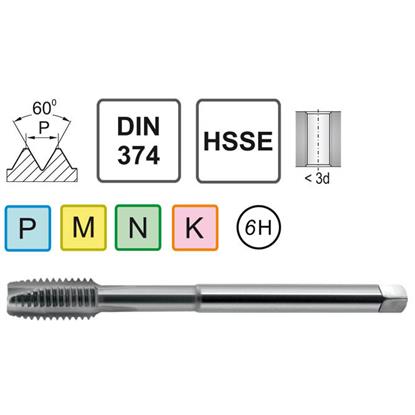

Gwintownik Maszynowy M30x2 DIN 374 B HSSE Narex

FRA FRA
0000007348
258,30 zł brutto

Cena netto: 210,00 zł

Wysyłamy w 24h
W magazynie: 2 szt.
W magazynie: 2 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M30x2
NakrójB (3,5÷5,5) zwoi
Norma DIN 374

Dane techniczne gwintownika maszynowego M30x2

Dane Techniczne
Średnica Znamionowa d1 M30x2
Skok Gwintu P 2 mm
Długość Całkowita l1 150 mm
Długość Części Roboczej l2 27 mm
Średnica Części Chwytowej d2 22 mm
Wielkość Zabieraka Kwadratowego a 18 mm
Średnica Otworu Pod Gwint 28 mm
Nakrój B (3,5÷5,5) P
Tolerancja gwintu 6H
Gwintownik M30x2 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak nakrój przelotowy B wypycha wiór w dół otworu

Wiór wychodzi dołem, nie wraca przez gwint

Nakrój przelotowy B ma na początku gwintownika łamacz wióra – skośne nacięcie ostrzy. Łamacz kieruje wiór w dół otworu, przed czubek gwintownika. Wiór zwija się w sprężynkę, łamie na krótkie kawałki i wypada z otworu po drugiej stronie detalu. Nacięte już zwoje zostają czyste, bo wiór nie przechodzi przez nie w drodze do góry. Gwintownik M30x2 ma chwyt zredukowany według DIN 374: średnica 22 mm, kwadrat 18 mm.

Gwintownik M30x2 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór nie wchodzi w niego, rowek prowadzi smar do ostrzy.
2
Łamacz wióra na początku gwintownika kieruje wiór w dół otworu.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój B: 3,5–5,5 niepełnego zwoju na stożku wejściowym.
5
Wiór łamie się na odcinki: u góry otworu pojedyncze, niżej coraz więcej. Wypada pod detalem.
6
Posuw 2 mm na obrót, równy skokowi gwintu M30x2.

Gwintownik maszynowy M30x2 drobnozwojny – HSSE Narex do konstrukcji

Gwintownik maszynowy M30x2 drobnozwojny producenta Narex to profesjonalne narzędzie do wykonywania gwintów wewnętrznych o skoku 2 mm w elementach konstrukcyjnych i maszynowych. Konstrukcja ze stali szybkotnącej HSSE z 5% dodatkiem kobaltu zapewnia twardość 65-67 HRC i wysoką odporność termiczną w strefie skrawania do 650°C. Gwint drobnozwojny M30x2 oferuje wyższą wytrzymałość niż gwint zgrubny M30x3,5 przy zachowaniu szybkiego montażu. Marka Narex gwarantuje najwyższą jakość wykonania.

Parametry techniczne gwintownika maszynowego M30x2 Narex

  • Marka Narex jako renomowany producent narzędzi skrawających z wieloletnią tradycją gwarantuje najwyższą jakość wykonania i stabilność parametrów
  • Gwint drobnozwojny o skoku 2 mm oferuje 75% wyższą wytrzymałość na rozciąganie niż gwint zgrubny M30x3,5
  • Stal HSSE z 5% kobaltu gwarantuje twardość 65-67 HRC oraz odporność termiczną do 650°C, co wydłuża żywotność krawędzi skrawających
  • Tolerancja 6H zgodna z DIN 374 zapewnia precyzję wykonania gwintu i pełną wymienność z elementami złącznymi
  • Kompatybilność z oprawkami ER40 oraz tulejkami zaciskowymi do precyzyjnego mocowania na centrach obróbczych CNC
  • Zalecana średnica otworu 28 mm dla gwintu drobnozwojnego M30x2 zapewnia optymalny stopień wypełnienia profilu gwintu

Gwintownik maszynowy M30x2 Narex stosowany jest w budowie maszyn ciężkich, konstrukcjach stalowych i przemyśle energetycznym, gdzie wymagana jest wyższa wytrzymałość połączeń niż zapewnia gwint zgrubny. Forma B z rowkami prostymi kieruje wióry do przodu. Zalecane chłodzenie emulsją olejową o stężeniu 8-10%.

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 53-212 106-424
MStal nierdzewna 5-10 53-106 106-212
KŻeliwo 5-15 53-159 106-318
NAluminium 10-25 106-265 212-530

Przygotowanie gwintu M30x2 w otworze przelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 28 mm

3 Gwintowanie

M30x2

✓ Gotowe!

Tolerancja 6H

Norma: DIN 374 | Nakrój: B (prosty) | Zastosowanie: otwory przelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Gwint drobnozwojny M30x2 zapewnia około 75% wyższą wytrzymałość na rozciąganie, lepszą szczelność i większą odporność na samoodkręcanie przy nieznacznie dłuższym czasie montażu.

Zalecana średnica otworu wstępnego pod gwint drobnozwojny M30x2 wynosi 28 mm. Precyzyjne wykonanie otworu zapewnia pełne wypełnienie profilu gwintu.

Narex to renomowany producent z wieloletnią tradycją, oferujący narzędzia o stabilnej jakości i powtarzalnych parametrach geometrycznych. Gwintowniki Narex charakteryzują się dobrym stosunkiem jakości do ceny.
