Gwintownik Maszynowy M36x2 - przelotowy HSSE
search

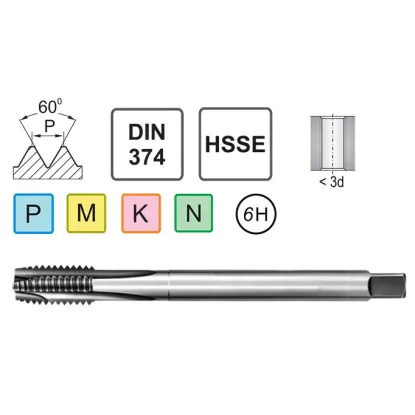

  • Gwintownik Maszynowy M36x2 - przelotowy HSSE
  • Gwintownik Maszynowy M36x2 - przelotowy HSSE - nr. 1
  • Gwintownik Maszynowy M36x2 - przelotowy HSSE - nr. 2
Narex Zdanice spol. s r.o.

Gwintownik Maszynowy M36x2 DIN 374 B HSSE

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
0000008174
387,45 zł brutto

Cena netto: 315,00 zł

Wysyłamy w 24h
W magazynie: 1 szt.
W magazynie: 1 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M36x2
NakrójB (3,5÷5,5) zwoi
Norma DIN 374

Dane techniczne gwintownika maszynowego M36x2

Dane Techniczne
Średnica Znamionowa d1 M36x2
Skok Gwintu P 2 mm
Długość Całkowita l1 170 mm
Długość Części Roboczej l2 30 mm
Średnica Części Chwytowej d2 28 mm
Wielkość Zabieraka Kwadratowego a 22 mm
Średnica Otworu Pod Gwint 34 mm
Nakrój B (3,5÷5,5) P
Tolerancja gwintu 6H
Gwintownik M36x2 DIN 374 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak nakrój przelotowy B wypycha wiór w dół otworu

Wiór wychodzi dołem, nie wraca przez gwint

Nakrój przelotowy B ma na początku gwintownika łamacz wióra – skośne nacięcie ostrzy. Łamacz kieruje wiór w dół otworu, przed czubek gwintownika. Wiór zwija się w sprężynkę, łamie na krótkie kawałki i wypada z otworu po drugiej stronie detalu. Nacięte już zwoje zostają czyste, bo wiór nie przechodzi przez nie w drodze do góry. Gwintownik M36x2 ma chwyt zredukowany według DIN 374: średnica 28 mm, kwadrat 22 mm.

Gwintownik M36x2 DIN 374 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek prosty – wiór nie wchodzi w niego, rowek prowadzi smar do ostrzy.
2
Łamacz wióra na początku gwintownika kieruje wiór w dół otworu.
3
Gwintownik obraca się w prawo – tak tnie gwint prawy.
4
Nakrój B: 3,5–5,5 niepełnego zwoju na stożku wejściowym.
5
Wiór łamie się na odcinki: u góry otworu pojedyncze, niżej coraz więcej. Wypada pod detalem.
6
Posuw 2 mm na obrót, równy skokowi gwintu M36x2.

Gwintownik maszynowy M36x2 drobnozwojny – HSSE do konstrukcji maszynowych

Model gwintownik maszynowy M36x2 drobnozwojny z serii HSSE przeznaczony do wykonywania gwintów wewnętrznych o skoku 2 mm w konstrukcjach maszynowych i elementach narażonych na obciążenia dynamiczne. Wykonanie ze stali szybkotnącej z 5% dodatkiem kobaltu gwarantuje twardość 65-67 HRC i długą żywotność krawędzi skrawającej nawet przy obróbce materiałów trudnoobrabialnych. Gwint drobnozwojny M36x2 oferuje lepszą szczelność i wyższą wytrzymałość niż gwint zgrubny M36x4 przy zachowaniu względnie szybkiego montażu.

Kluczowe cechy gwintownika maszynowego M36x2 drobnozwojnego

  • Gwint drobnozwojny o skoku 2 mm oferuje dwukrotnie wyższą wytrzymałość na rozciąganie niż gwint zgrubny M36x4 przy zachowaniu szybkiego montażu
  • Lepsza odporność na samoodkręcanie dzięki mniejszemu skokowi i większemu kątowi pochylenia linii śrubowej w porównaniu z gwintem zgrubnym
  • Stal HSSE z 5% kobaltu gwarantuje twardość 65-67 HRC oraz odporność termiczną do 650°C, co wydłuża żywotność krawędzi skrawających
  • Tolerancja 6H zgodna z DIN 374 zapewnia precyzję wykonania gwintu i pełną wymienność z elementami złącznymi klasy standardowej
  • Uniwersalność materiałowa obejmująca stale konstrukcyjne do 800 MPa, stale stopowe, żeliwo szare i sferoidalne
  • Zalecana średnica otworu 34 mm dla gwintu drobnozwojnego M36x2 zapewnia optymalny stopień wypełnienia profilu gwintu

Gwintownik maszynowy M36x2 stosowany jest w budowie maszyn ciężkich, konstrukcjach stalowych i przemyśle energetycznym, gdzie wymagana jest wyższa wytrzymałość niż zapewnia gwint zgrubny. Forma B z rowkami prostymi kieruje wióry do przodu. Zalecane chłodzenie emulsją olejową o stężeniu 8-10%.

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 44-177 88-354
MStal nierdzewna 5-10 44-88 88-176
KŻeliwo 5-15 44-133 88-266
NAluminium 10-25 88-221 176-442

Przygotowanie gwintu M36x2 w otworze przelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 34 mm

3 Gwintowanie

M36x2

✓ Gotowe!

Tolerancja 6H

Norma: DIN 374 | Nakrój: B (prosty) | Zastosowanie: otwory przelotowe

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Najczęściej zadawane pytania

Gwint drobnozwojny M36x2 zapewnia około 100% wyższą wytrzymałość na rozciąganie, lepszą szczelność i większą odporność na samoodkręcanie przy nieznacznie dłuższym czasie montażu.

Zalecana średnica otworu wstępnego pod gwint drobnozwojny M36x2 wynosi 34 mm. Precyzyjne wykonanie otworu zapewnia pełne wypełnienie profilu gwintu.

Tak, gwintownik M36x2 HSSE z 5% kobaltu jest przystosowany do obróbki stali nierdzewnych austenitycznych 304/316. Zalecane jest obfite chłodzenie emulsją z dodatkami EP o stężeniu 8-10%.

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
