Gwintownik Maszynowy M4 Lewy HSSE - Nieprzelotowy skrętny
search
  • Gwintownik Maszynowy M4 Lewy HSSE - Nieprzelotowy skrętny
  • Gwintownik Maszynowy M4 Lewy HSSE - Nieprzelotowy skrętny - nr. 1
  • Gwintownik Maszynowy M4 Lewy HSSE - Nieprzelotowy skrętny - nr. 2
Varel

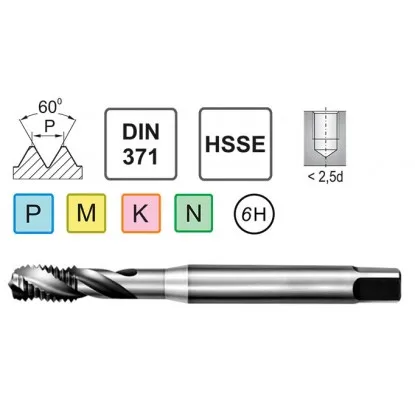

Gwintownik Maszynowy M4 LH DIN 371/35 C HSSE

Varel Varel
15077
Rozmiar gwintu: M46 rozmiarów tego gwintownika
M3M4M5M6M8M10
54,12 zł brutto

Cena netto: 44,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M4
NakrójC (2÷3) zwoi
Norma DIN 371

Dane techniczne gwintownika maszynowego M4 lewego

Dane Techniczne
Średnica Znamionowa d1 M4
Skok Gwintu P 0,7 mm
Kąt Skrętu Ostrzy 35 stopni
Średnica Otworu Pod Gwint 3,3 mm
Nakrój C (2÷3) P
Tolerancja gwintu 6H
Długość całkowita l163 mm
Długość części roboczej l27 mm
Długość l321 mm
Średnica części chwytowej d24,5 mm
Wielkość zabieraka kwadratowego a3,4 mm
Gwintownik M4 x0,7 lewy DIN 371 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 35 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w lewo, pod kątem 35 stopni do osi. Gwintownik obraca się w lewo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik M4 x0,7 ma chwyt wzmocniony według DIN 371: średnica 4,5 mm, kwadrat 3,4 mm.

Gwintownik M4 x0,7 lewy DIN 371 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 35 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w lewo – tak tnie gwint lewy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Posuw 0,7 mm na obrót, równy skokowi gwintu M4 x0,7.

Gwintownik maszynowy M4 lewoskrętny nieprzelotowy – HSSE DIN 371

Gwintownik maszynowy M4 lewy to profesjonalne narzędzie do wykonywania gwintów wewnętrznych w otworach nieprzelotowych. Wykonany z stali szybkotnącej HSSE z 5% dodatkiem kobaltu o twardości 65-67 HRC, zapewnia optymalną trwałość krawędzi skrawających i stabilną pracę do temperatury 650°C. Tolerancja 6H zgodna z normą DIN 371.

Najważniejsze zalety gwintownika maszynowego M4 lewego

  • Materiał HSSE – twardość 65-67 HRC i odporność termiczna do 650°C
  • Nakrój C (2÷3 zwojów) – optymalny do otworów nieprzelotowych
  • Tolerancja 6H – standardowa klasa dokładności dla połączeń śrubowych
  • Zgodność z normą DIN 371 – potwierdzona jakość wymiarowa
  • Rowki spiralne 35° – efektywne odprowadzanie wiórów do tyłu

Gwintownik maszynowy M4 stosowany jest w narzędziowniach i działach utrzymania ruchu. Zalecana średnica otworu wstępnego wynosi 3,3 mm.

Parametry skrawania gwintownika maszynowego M4 lewego nieprzelotowego

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 397-1591 277-1113
MStal nierdzewna 5-10 397-795 277-556
KŻeliwo 5-15 397-1193 277-835
NAluminium 10-25 795-1989 556-1392

Przygotowanie gwintu M4 w otworze nieprzelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 3,3 mm

3 Gwintowanie

M4

✓ Gotowe!

Tolerancja 6H

Norma: DIN 371 | Nakrój: C (skrętny) | Zastosowanie: otwory nieprzelotowye

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)
