Gwintownik Maszynowy M8 Lewy - nieprzelotowy HSSE Inox
search
  • Gwintownik Maszynowy M8 Lewy - nieprzelotowy HSSE Inox
  • Gwintownik Maszynowy M8 Lewy - nieprzelotowy HSSE Inox - nr. 1
  • Gwintownik Maszynowy M8 Lewy - nieprzelotowy HSSE Inox - nr. 2
Narex Zdanice spol. s r.o.

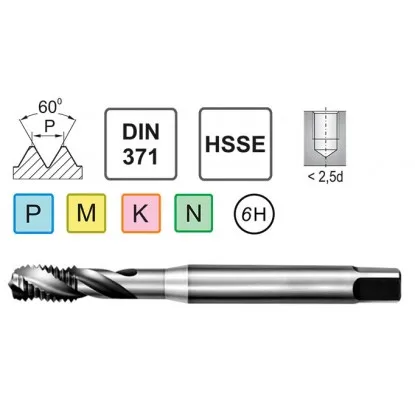

Gwintownik Maszynowy M8 LH DIN 371 R40 C HSSE Narex

Narex Zdanice spol. s r.o. Narex Zdanice spol. s r.o.
111083
Rozmiar gwintu: M86 rozmiarów tego gwintownika
M3M4M5M6M8M10
61,50 zł brutto

Cena netto: 50,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Materiał HSSE
Rozmiar gwintu M8
NakrójC (2÷3) zwoi
Norma DIN 371

Dane techniczne gwintownika maszynowego M8 lewego

Dane Techniczne
Średnica Znamionowa d1 M8
Skok Gwintu P 1,25 mm
Kąt Skrętu Ostrzy 40 stopni
Średnica Otworu Pod Gwint 6,8 mm
Nakrój C (2÷3) P
Tolerancja gwintu 6H
Długość całkowita l190 mm
Długość części roboczej l213 mm
Długość l335 mm
Średnica części chwytowej d28 mm
Wielkość zabieraka kwadratowego a6,2 mm
Gwintownik M8 x1,25 lewy DIN 371 – rysunek wymiarowy z długościami i wymiarami chwytu

Jak gwintownik skrętny wyprowadza wiór z otworu nieprzelotowego

Rowek 40 stopni działa jak ślimak transportowy

Rowki tego gwintownika biegną spiralą w lewo, pod kątem 40 stopni do osi. Gwintownik obraca się w lewo i wkręca w otwór. Wiór odcięty na nakroju wpada do rowka, a spirala podaje go w górę, jak ślimak w maszynce do mięsa. Dno otworu zostaje czyste, a ostrza nie trafiają na zbity wiór. Gwintownik M8 x1,25 ma chwyt wzmocniony według DIN 371: średnica 8 mm, kwadrat 6,2 mm.

Gwintownik M8 x1,25 lewy DIN 371 – schemat ruchu wióra i kierunku obrotu podczas gwintowania
1
Rowek skrętny 40 stopni prowadzi wiór od nakroju w górę.
2
Wiór schodkowy wychodzi z otworu i łamie się na krótkie kawałki.
3
Gwintownik obraca się w lewo – tak tnie gwint lewy.
4
Nakrój C: 2–3 niepełnego zwoju na stożku wejściowym.
5
Zapas pod czubkiem gwintownika – min. 2 zwoje nad dnem.
6
Posuw 1,25 mm na obrót, równy skokowi gwintu M8 x1,25.

Gwintownik maszynowy M8 lewoskrętny nieprzelotowy – HSSE DIN 371

Gwintownik maszynowy M8 lewy to profesjonalne narzędzie do wykonywania gwintów wewnętrznych w otworach nieprzelotowych. Wykonany z stali szybkotnącej HSSE z 5% dodatkiem kobaltu o twardości 65-67 HRC, zapewnia optymalną trwałość krawędzi skrawających i stabilną pracę do temperatury 650°C. Tolerancja 6H zgodna z normą DIN 371.

Najważniejsze zalety gwintownika maszynowego M8 lewego

  • Materiał HSSE – twardość 65-67 HRC i odporność termiczna do 650°C
  • Nakrój C (2÷3 zwojów) – optymalny do otworów nieprzelotowych
  • Tolerancja 6H – standardowa klasa dokładności dla połączeń śrubowych
  • Zgodność z normą DIN 371 – potwierdzona jakość wymiarowa
  • Rowki spiralne 40° – efektywne odprowadzanie wiórów do tyłu

Gwintownik maszynowy M8 stosowany jest w narzędziowniach i działach utrzymania ruchu. Zalecana średnica otworu wstępnego wynosi 6,8 mm.

Parametry skrawania gwintownika maszynowego M8 lewego nieprzelotowego

MateriałPrędkość skrawania Vc [m/min]Obroty n [obr/min]Posuw f [mm/min]
PStal 5-20 198-795 247-993
MStal nierdzewna 5-10 198-397 247-496
KŻeliwo 5-15 198-596 247-745
NAluminium 10-25 397-994 496-1242

Przygotowanie gwintu M8 w otworze nieprzelotowym

1 Nawiercenie

Wiertło NC 90°

2 Wiercenie

Ø 6,8 mm

3 Gwintowanie

M8

✓ Gotowe!

Tolerancja 6H

Norma: DIN 371 | Nakrój: C (skrętny) | Zastosowanie: otwory nieprzelotowye

Tolerancja 6H — klasy tolerancji gwintów metrycznych

KlasaDokładnośćZastosowanieStatus
4H / 4g Wysoka Połączenia precyzyjne, hydraulika —
6H / 6g Standardowa Budowa maszyn, uniwersalne WYBRANY
7H / 8g Niska Duży luz, łatwy montaż —

6H = gwint wewnętrzny (nakrętka, otwór) | 6g = gwint zewnętrzny (śruba)

Producent Narex Ždanice spol. s r.o. Přímětická 1163, 671 81 Znojmo, Czechy narex@narex.cz
