Gwintownik Ręczny M12X0,75 lewy 2 sztukowy HSS - nr. 2
search
  • Gwintownik Ręczny M12X0,75 lewy 2 sztukowy HSS - nr. 2
  • Gwintownik Ręczny M12X0,75 lewy 2 sztukowy HSS - nr. 3
FRA

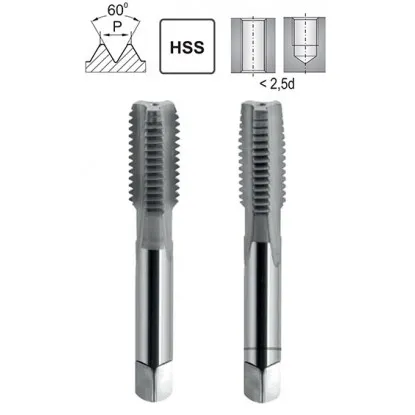

Gwintownik Ręczny M12X0,75 LH DIN 2181/2 HSS Fra

FRA FRA
13163
116,85 zł brutto

Cena netto: 95,00 zł

Wysyłamy w 24h
W magazynie: 10 szt.
W magazynie: 10 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego M12x0,75 lewego

Dane techniczne
Średnica znamionowa d1 mm M12
Skok gwintu P mm 0,75 mm
Długość całkowita l1 70 mm
Długość części roboczej l2 18 mm
Średnica części chwytowej d2 9 mm
Wielkość zabieraka kwadratowego a 7 mm
Średnica otworu pod gwint 11,25 mm
Kąt gwintu G 60 stopni
Tolerancja gwintownika ISO2 6H
Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint M12x0,75 LH powstaje w ściance otworu o średnicy 11,25 mm. Rowek gwintu sięga 0,375 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu M12x0,75 LH: otwór 11,25 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu M12x0,75 LH: otwór 11,25 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 6H

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M12x0,75 LH – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint M12x0,75 LH w czterech krokach

ØWiercenie

Wiertło 11,25 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w lewo, ćwierć obrotu w prawo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 12 mm minus skok 0,75 mm daje 11,25 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 30 mm, czyli do 2,5 średnicy gwintu (2,5 x 12 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint M12x0,75 LH w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. To gwint lewy, więc kręcisz odwrotnie niż zwykle: pół obrotu w lewo, potem ćwierć obrotu w prawo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 6H. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M12x0,75 LH.

Gwintowniki ręczne M12x0,75 lewe drobnozwojne

Gwintowniki ręczne M12x0,75 lewe DIN 2181 HSS przeznaczone są do wykonywania lewych gwintów metrycznych drobnozwojnych o skoku 0,75 mm. Zestaw gwintowników M12x0,75 lewych składa się z dwóch części – gwintownika zdzieraka i wykańczaka – które stosowane kolejno umożliwiają etapowe nacinanie gwintu i uzyskanie pełnego, precyzyjnego profilu.

Zestaw gwintowników ręcznych M12x0,75 lewych wykonany jest ze stali szybkotnącej HSS, dzięki czemu charakteryzuje się wysoką odpornością na zużycie i długą żywotnością. Gwintowniki ręczne M12x0,75 lewe znajdują zastosowanie w obróbce stali niskowęglowej, stopów aluminium, mosiądzu i innych metali o dobrej skrawalności, a kierunek lewy czyni je użytecznymi w połączeniach wymagających przeciwnych skrętów.

Zestaw gwintowników ręcznych M12x0,75 lewych spełnia wymagania normy DIN 2181, a wykonany gwint odpowiada klasie tolerancji 6H (ISO 2). Może być stosowany zarówno w otworach przelotowych, jak i nieprzelotowych. Podczas pracy stosuje się pokrętło do gwintowników mocowane na zabieraku kwadratowym, co zapewnia stabilne prowadzenie i pełną kontrolę nad procesem.

Najważniejsze cechy:

  • Zestaw gwintowników M12x0,75 lewych– komplet obejmuje zdzierak i wykańczak.
  • Stal szybkotnąca HSS – trwałość oraz odporność na ścieranie.
  • Zastosowanie uniwersalne – praca w otworach przelotowych i nieprzelotowych.

Etapy nacinania gwintu M12x0,75 lewego w zestawie 2-częściowym: zdzierak i wykańczak


Profil zdzieraka i wykańczaka

Często zadawane pytania

LH oznacza gwint lewy, czyli taki, który nacinany jest w kierunku przeciwnym do standardowego prawoskrętnego.

W zestawie znajdują się dwa gwintowniki – zdzierak do wstępnego nacinania i wykańczak do finalnego ukształtowania gwintu.

Tak, zestaw przeznaczony jest do pracy zarówno w otworach przelotowych, jak i nieprzelotowych.

Gwintowniki HSS M12x0,75 lewoskrętne sprawdzają się w stali niskowęglowej, aluminium, mosiądzu i innych materiałach łatwo skrawalnych.
