Gwintownik Ręczny M12x1,5 HSS - 2 sztukowy - nr. 2
search
  • Gwintownik Ręczny M12x1,5 HSS - 2 sztukowy - nr. 2
  • Gwintownik Ręczny M12x1,5 HSS - 2 sztukowy - nr. 3
Varel

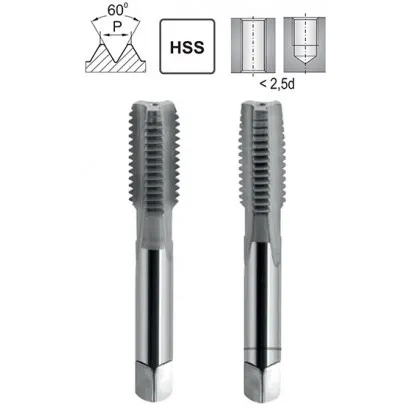

Gwintownik Ręczny M12x1,5 DIN 2181/2 6H HSS

Varel Varel
0000006610
61,50 zł brutto

Cena netto: 50,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego M12x1,5

Dane techniczne
Średnica znamionowa d1 mm M12
Skok gwintu P mm 1,5 mm
Długość całkowita l1 70 mm
Długość części roboczej l2 20 mm
Średnica części chwytowej d2 9 mm
Wielkość zabieraka kwadratowego a 7 mm
Średnica otworu pod gwint 10,5 mm
Kąt gwintu G 60 stopni
Tolerancja gwintownika ISO2 6H
Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint M12x1,5 powstaje w ściance otworu o średnicy 10,5 mm. Rowek gwintu sięga 0,75 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu M12x1,5: otwór 10,5 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu M12x1,5: otwór 10,5 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 6H

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M12x1,5 – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint M12x1,5 w czterech krokach

ØWiercenie

Wiertło 10,5 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 12 mm minus skok 1,5 mm daje 10,5 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 30 mm, czyli do 2,5 średnicy gwintu (2,5 x 12 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint M12x1,5 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 6H. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M12x1,5.

Gwintowniki ręczne M12x1,5 drobnozwojne

Gwintownik Ręczny M12x1,5 DIN 2181/2 6H HSS stosowany jest do wykonywania metrycznych gwintów drobnozwojnych M12 o skoku jeden i pół milimetra w stalach konstrukcyjnych o wytrzymałości do ośmiuset mega paskali. Dwuczłonowy układ pracy — gwintownik wprowadzający oraz wykańczający — prowadzi proces w sposób płynny, rozkładając obciążenia skrętne i umożliwiając zachowanie klasy pasowania sześć H.

Parametry wykonania: średnica nominalna dwanaście milimetrów; skok jeden i pół milimetra; zarys sześćdziesiąt stopni wg ISO 68-1; tolerancja otworu klasa 6H zgodnie z ISO 965; kierunek gwintu prawy; rowki wiórowe proste zapewniające przewidywalną ewakuację. Materiał wykonania: stal szybkotnąca HSS w precyzyjnym szlifie, ograniczająca mikro wykruszenia i stabilizująca ostrość krawędzi. Zgodnie z DIN 2181/2 stosuje się dwa etapy pracy, a porządek przejść i dobór narzędzi ułatwia Zestaw Gwintowników Ręcznych M12x1,5. Zalecane wiertło pod gwint: dziesięć i pół milimetra; stosowanie chłodziwa w postaci emulsji lub oleju aktywnego poprawia wykończenie powierzchni dna zwoju i wydłuża trwałość krawędzi.

  • Pewna obróbka — podział na człon wprowadzający i wykańczający redukuje pulsacje momentu i zmniejsza ryzyko przytarć.
  • Trwałość robocza — stal szybkotnąca HSS w wersji szlifowanej wydłuża czas między ostrzeniami i zachowuje ostrość ostrzy.
  • Dokładność pasowania — tolerancja klasy 6H gwarantuje pozytywną weryfikację sprawdzianami „przechodzi/nie przechodzi”.
  • Organizacja pracy — w praktyce warsztatowej proces porządkuje Komplet Gwintowników Ręcznych M12x1,5, wspierając powtarzalność wyników.

Normy odniesienia DIN 2181/2, ISO 68-1 oraz ISO 965 określają precyzyjny standard wykonania, co przekłada się na zgodność z aparaturą kontrolną i stabilny profil zwoju w produkcji jednostkowej oraz krótkoseryjnej.

Etapy nacinania gwintu M12x1,5 w zestawie 2-częściowym: zdzierak i wykańczak


Profil zdzieraka i wykańczaka

Często zadawane pytania

Zestaw obejmuje dwa gwintowniki – zdzierak do wstępnego prowadzenia i wykańczak do nadania pełnego profilu gwintu.

Tak, zestaw nadaje się do pracy zarówno w otworach przelotowych, jak i nieprzelotowych.

Gwintowniki HSS M12x1,5 sprawdzają się w obróbce stali niskowęglowej, stopów aluminium, mosiądzu i innych metali o dobrej skrawalności.
