Gwintownik Ręczny M12X1,5 lewy 2 sztukowy HSS - nr. 2
search
  • Gwintownik Ręczny M12X1,5 lewy 2 sztukowy HSS - nr. 2
  • Gwintownik Ręczny M12X1,5 lewy 2 sztukowy HSS - nr. 3
Varel

Gwintownik Ręczny M12X1,5 LH DIN2181/2 6H HSS

Varel Varel
0000003552
60,27 zł brutto

Cena netto: 49,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego M12x1,5 lewego

Dane techniczne
Średnica znamionowa d1 mm M12
Skok gwintu P mm 1,5 mm
Długość całkowita l1 70 mm
Długość części roboczej l2 20 mm
Średnica części chwytowej d2 9 mm
Wielkość zabieraka kwadratowego a 7 mm
Średnica otworu pod gwint 10,5 mm
Kąt gwintu G 60 stopni
Tolerancja gwintownika ISO2 6H

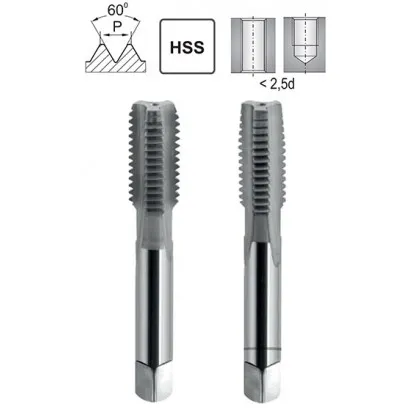

Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint M12x1,5 LH powstaje w ściance otworu o średnicy 10,5 mm. Rowek gwintu sięga 0,75 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu M12x1,5 LH: otwór 10,5 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu M12x1,5 LH: otwór 10,5 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 6H

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór M12x1,5 LH – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint M12x1,5 LH w czterech krokach

ØWiercenie

Wiertło 10,5 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 6H

Rytm pracy: pół obrotu w lewo, ćwierć obrotu w prawo | Między numerami: usuń wióry z otworu

Zacznij od otworu. Średnicę wiertła liczysz prosto: średnica gwintu 12 mm minus skok 1,5 mm daje 10,5 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 30 mm, czyli do 2,5 średnicy gwintu (2,5 x 12 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint M12x1,5 LH w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. To gwint lewy, więc kręcisz odwrotnie niż zwykle: pół obrotu w lewo, potem ćwierć obrotu w prawo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 6H. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą M12x1,5 LH.

Gwintowniki ręczne M12x1,5 lewe drobnozwojne

Gwintownik ręczny M12x1,5 lewo skrętne DIN 2181 6H HSS to zestaw 2 sztukowy do wykonywania gwintów metrycznych drobnozwojnych lewoskrętnych o skoku 1,5 mm w klasie 6H; zgodność z DIN 2181 obejmuje wymiary profilu i tolerancje. Komplet zawiera zdzierak i wykańczak do pracy w otworach przelotowych oraz nieprzelotowych.

Wykonanie ze stali szybkotnącej HSS zapewnia trwałą krawędź i powtarzalność wymiaru przy wierceniu pod gwint średnicą 10,5 mm. Zdzierak z dłuższym nakrojem stabilizuje wprowadzenie i wiór, wykańczak o krótszym nakroju doprowadza profil do pełnej wysokości zgodnej z ISO 2 (6H). Kwadrat zabierakowy współpracuje ze standardowymi pokrętłami do gwintowników, zapewniając osiowe prowadzenie. Geometria z fazą prowadzącą ułatwia samocentrowanie i równomierne obciążenie krawędzi. Profil metryczny o kącie 60 stopni odpowiada zarysowi M drobnozwojnemu.

  • Zestaw 2 sztukowy – zdzierak i wykańczak stosowane w kolejności.
  • Stal szybkotnąca HSS – odporność na ścieranie w stalach i stopach.
  • Lewoskrętne wykonanie – pewne formowanie gwintów M12x1,5 lewych.
  • Obsługa z pokrętłem – kwadrat zabierakowy gwarantuje kontrolę osiowości.
  • Zgodność wymiarowa 6H – pasowanie wewnętrzne ISO 2.

Parametry spełniają DIN 2181; Gwintowniki ręczne drobnozwojne M12x1,5 lewoskrętne zapewniają precyzyjny profil, a Zestaw gwintowników ręcznych M12x1,5 lewych obejmuje pełną sekwencję nacinania od rozpoczęcia do wykończenia.

Etapy nacinania gwintu M12x1,5 lewego w zestawie 2-częściowym: zdzierak i wykańczak


Profil zdzieraka i wykańczaka

Często zadawane pytania

LH oznacza gwint lewy, czyli nacinany w kierunku przeciwnym do standardowego gwintu prawoskrętnego.

Tak, gwintowniki ręczne M12x1,5 lewe nadają się zarówno do otworów przelotowych, jak i nieprzelotowych.

Gwintowniki HSS M12x1,5 lewe sprawdzają się w stali niskowęglowej, aluminium, mosiądzu oraz innych metalach o dobrej skrawalności.
