Gwintownik Ręczny UNEF 5/8-24 - 2 sztukowy Amerykański
search
  • Gwintownik Ręczny UNEF 5/8-24 - 2 sztukowy Amerykański
  • Gwintownik Ręczny UNEF 5/8-24 - 2 sztukowy Amerykański - nr. 1
Varel

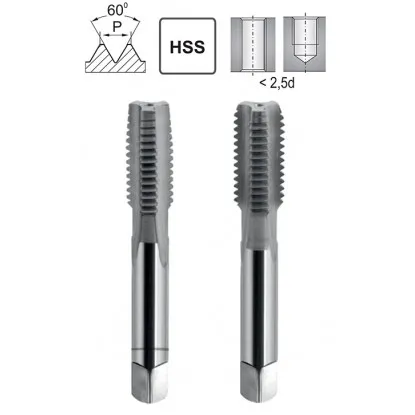

Gwintownik Ręczny UNEF 5/8-24 DIN 2184/2 HSS

Varel Varel
15062
Rozmiar gwintu: 5/810 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/8No 12
98,40 zł brutto

Cena netto: 80,00 zł

Brak w magazynie
Brak w magazynie

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego 5/8-24 UNEF amerykański

Dane techniczne
Średnica znamionowa d1 cale/mm 5/8" 15,87 mm
Skok gwintu P cale/mm 24 zwoi na cal 1,05 mm
Długość całkowita l1 70 mm
Długość części roboczej l2 22 mm
Średnica części chwytowej d2 12 mm
Wielkość zabieraka kwadratowego a 9 mm
Średnica otworu pod gwint 14,8 mm
Nakrój C (2÷3) P
Kąt Gwintu G 60 stopni
Norma gwintu UNEF DIN 2184
Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint UNEF 5/8-24 powstaje w ściance otworu o średnicy 14,8 mm. Rowek gwintu sięga 0,54 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu UNEF 5/8-24: otwór 14,8 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu UNEF 5/8-24: otwór 14,8 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 2B

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór UNEF 5/8-24 – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint UNEF 5/8-24 w czterech krokach

ØWiercenie

Wiertło 14,8 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 2B

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. W gwincie calowym skok podaje się w zwojach na cal, więc najpierw przelicz go na milimetry: cal ma 25,4 mm, a 25,4 : 24 zwoje ≈ 1,06 mm. Średnica gwintu UNEF 5/8-24 to 5/8 cala, czyli 15,88 mm. Średnica 15,88 mm minus skok 1,06 mm daje 14,82 mm – w praktyce bierzesz wiertło 14,8 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 39,7 mm, czyli do 2,5 średnicy gwintu (2,5 x 15,88 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint UNEF 5/8-24 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 2B. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą UNEF 5/8-24.

Zestaw Gwintowniów Ręcznych UNEF 5/8-24 drobnozwojnych

Gwintownik Ręczny UNEF 5/8-24 HSS przeznaczony jest do wykonywania precyzyjnych gwintów wewnętrznych w systemie UNEF (ang. Unified National Extra Fine thread series), stosowanym przy krótkim zazębieniu oraz cienkościennych ściankach rur; to odmiana gwint amerykański o zarysie 60 stopni i podziale 24 TPI.

Wykonanie ze stali szybkotnącej HSS, zarysy i rowki wiórowe szlifowane dla płynnej pracy ręcznej. Średnica 5/8 cala (0,625 cala), 24 zwoje na cal; zalecane wiercenie pilotowe 37/64 cala (14,8 mm) pod pasowanie 2B oraz fazowanie wlotu 1,5–2 zwoje. Rekomendowane smarowanie olejem do gwintowania i cykliczne cofanie w celu łamania wióra; typowe materiały: stale konstrukcyjne, żeliwo, stopy miedzi i aluminium.

  • Precyzyjny zarys 60 stopni — gładkie dno rowka i ograniczenie zadziorów w strefie wyjścia.
  • Stabilność prowadzenia — szlifowana geometria obniża chwilowy moment skrawania i poprawia osiowość.
  • 2-sztukowy zestaw gwintowników — zdzierak i wykańczak rozkładają obciążenie, ułatwiają osiągnięcie wymiaru oraz chropowatości.
  • dwu częściowy zestaw gwintowników — większa kontrola przebiegu skrawania w otworach ślepych i przelotowych.

Gwintownik Ręczny UNEF 5/8-24 HSS zapewnia drobnozwojny gwint o wysokiej powtarzalności do połączeń wymagających krótkiej długości zazębienia i cienkościennych konstrukcji.

Często zadawane pytania

UNEF (ang. Unified National Extra Fine thread series) to drobnozwojna wersja gwintu amerykańskiego o zarysie 60 stopni i dużej liczbie zwojów na cal (np. 7/16-28). Wykorzystuje się go przy ograniczonej długości zazębienia lub w cienkościennych częściach — najczęściej w złączach rurowych, armaturze hydraulicznej i pneumatycznej, aparaturze pomiarowej oraz precyzyjnych łącznikach — gdy wymagana jest większa odporność na wyrwanie oraz możliwość bardzo dokładnej regulacji.

Producent Artykuły Techniczne ul. Kwiatowa 6, 26-300 Opoczno, Polska biuro@artykulytechniczne.pl

POWIĄZANE PRODUKTY

Opinie klientów

Masz ten produkt?

Dodaj pierwszą opinię o produkcie Gwintownik Ręczny UNEF 5/8-24 DIN 2184/2 HSS

Dodaj opinię

Dodaj opinię o produkcie

Gwintownik Ręczny UNEF 5/8-24 DIN 2184/2 HSS

Gwintownik Ręczny UNEF 5/8-24 DIN 2184/2 HSS

Dostawa

Wszystkie zamówienia realizujemy firmą kurierską InPost. W przypadku zamówień przekraczających 369 zł brutto przesyłka jest Darmowa

Kurier InPost Przelew24 / Przedpłata 14,76 zł brutto Czas realizacji 1 dzień roboczy
Kurier InPost Pobranie 17,22 zł brutto Czas realizacji 1 dzień roboczy
