Gwintownik Ręczny UNEF 7/16-28 - 2 sztukowy Amerykański
search
  • Gwintownik Ręczny UNEF 7/16-28 - 2 sztukowy Amerykański

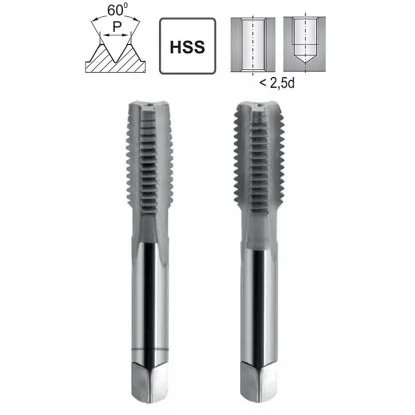

  • Gwintownik Ręczny UNEF 7/16-28 - 2 sztukowy Amerykański - nr. 1
Varel

Gwintownik Ręczny UNEF 7/16-28 DIN 2184/2 HSS

Varel Varel
15060
Rozmiar gwintu: 7/1610 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/8No 12
67,65 zł brutto

Cena netto: 55,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego 7/16-28 UNEF amerykański

Dane techniczne
Średnica znamionowa d1 cale/mm 7/16" 11,1 mm
Skok gwintu P cale/mm 28 zwoi na cal 0,9 mm
Długość całkowita l1 63 mm
Długość części roboczej l2 20 mm
Średnica części chwytowej d2 8 mm
Wielkość zabieraka kwadratowego a 6,2 mm
Średnica otworu pod gwint 10,2 mm
Nakrój C (2÷3) P
Kąt Gwintu G 60 stopni
Norma gwintu UNEF DIN 2184
Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint UNEF 7/16-28 powstaje w ściance otworu o średnicy 10,2 mm. Rowek gwintu sięga 0,455 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu UNEF 7/16-28: otwór 10,2 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu UNEF 7/16-28: otwór 10,2 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 2B

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór UNEF 7/16-28 – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint UNEF 7/16-28 w czterech krokach

ØWiercenie

Wiertło 10,2 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 2B

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. W gwincie calowym skok podaje się w zwojach na cal, więc najpierw przelicz go na milimetry: cal ma 25,4 mm, a 25,4 : 28 zwojów ≈ 0,91 mm. Średnica gwintu UNEF 7/16-28 to 7/16 cala, czyli 11,11 mm. Średnica 11,11 mm minus skok 0,91 mm daje 10,2 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 27,8 mm, czyli do 2,5 średnicy gwintu (2,5 x 11,11 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint UNEF 7/16-28 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 2B. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą UNEF 7/16-28.

Zestaw Gwintowniów Ręcznych UNEF 7/16-28 drobnozwojnych

Gwintownik Ręczny UNEF 7/16-28 HSS przeznaczony jest do wykonywania precyzyjnych gwintów wewnętrznych w systemie UNEF (ang. Unified National Extra Fine thread series), stosowanym przy krótkim zazębieniu lub w cienkościennych ściankach rur; to wariant gwintu amerykańskiego o drobnym podziale 28 TPI i profilu 60 stopni.

Wykonanie HSS jest szlifowane i zoptymalizowane pod ręczne prowadzenie. Zestaw obejmuje zdzierak i wykańczak; wariant 2-częściowego zestawu gwintowników umożliwia obróbkę otworów przelotowych i nieprzelotowych z użyciem pokrętła do gwintowników. Wymiar nominalny 7/16 cala, skok 28 zwojów na cal, zalecane jest smarowanie i cykliczne cofanie w celu łamania wióra oraz wiercenie pilotowe zgodne z tabelą UNEF 7/16-28. Zgodność geometryczna z ASME/ANSI B1.1 (UNEF), przewidziana klasa pasowania 2B dla gwintów wewnętrznych; typowe materiały: stale konstrukcyjne, żeliwo, stopy miedzi.

  • Dokładny profil 60 stopni — czysty zarys zwoju i mniejsze ryzyko zadziorów w końcowej strefie otworu.
  • Sekwencyjna obróbka — zdzierak stabilizuje prowadzenie, wykańczak poprawia osiowość i redukuje moment szczytowy.
  • Trwałość HSS — wysoka odporność na zużycie przy pracy ręcznej, dłuższe utrzymanie skrawności krawędzi.
  • 2-sztukowy zestaw gwintowników — równomierne rozłożenie obciążenia zwiększa powtarzalność profilu i ogranicza konieczność korekt.

Gwintownik Ręczny UNEF 7/16-28 HSS zapewnia drobnozwojny profil według systemu UNEF, właściwy do precyzyjnych połączeń w cienkościennych komponentach, z parametrami dobranymi do wymagań klasy 2B.

Często zadawane pytania

UNEF (ang. Unified National Extra Fine thread series) to drobnozwojna odmiana gwintu amerykańskiego o profilu 60 stopni i dużej liczbie zwojów na cal (np. 7/16-28). Stosuje się go tam, gdzie potrzebne jest krótkie zazębienie lub ścianka jest cienkościenna — typowo w złączach rurowych, armaturze hydraulicznej/pneumatycznej, przyrządach pomiarowych i precyzyjnych łącznikach, aby zwiększyć nośność na wyrwanie i umożliwić dokładną regulację.
