Gwintownik Ręczny UNEF 9/16-24 - 2 sztukowy Amerykański
search

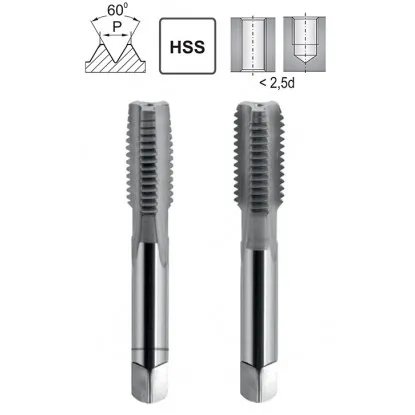

  • Gwintownik Ręczny UNEF 9/16-24 - 2 sztukowy Amerykański
  • Gwintownik Ręczny UNEF 9/16-24 - 2 sztukowy Amerykański - nr. 1
Varel

Gwintownik Ręczny UNEF 9/16-24 DIN 2184/2 HSS

Varel Varel
15061
Rozmiar gwintu: 9/1610 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/8No 12
73,80 zł brutto

Cena netto: 60,00 zł

Wysyłamy w 24h
W magazynie: 8 szt.
W magazynie: 8 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego 9/16-24 UNEF amerykański

Dane techniczne
Średnica znamionowa d1 cale/mm 9/16"  14,28 mm
Skok gwintu P cale/mm 24 zwoi na cal  1,05 mm
Długość całkowita l1 70 mm
Długość części roboczej l2 22 mm
Średnica części chwytowej d2 11 mm
Wielkość zabieraka kwadratowego a 9 mm
Średnica otworu pod gwint 13,2 mm
Nakrój C (2÷3) P
Kąt Gwintu G 60 stopni
Norma gwintu UNEF DIN 2184
Gwintowniki drobnozwojne rysunek

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint UNEF 9/16-24 powstaje w ściance otworu o średnicy 13,2 mm. Rowek gwintu sięga 0,545 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu UNEF 9/16-24: otwór 13,2 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu UNEF 9/16-24: otwór 13,2 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 2B

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór UNEF 9/16-24 – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint UNEF 9/16-24 w czterech krokach

ØWiercenie

Wiertło 13,2 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 2B

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. W gwincie calowym skok podaje się w zwojach na cal, więc najpierw przelicz go na milimetry: cal ma 25,4 mm, a 25,4 : 24 zwoje ≈ 1,06 mm. Średnica gwintu UNEF 9/16-24 to 9/16 cala, czyli 14,29 mm. Średnica 14,29 mm minus skok 1,06 mm daje 13,23 mm – w praktyce bierzesz wiertło 13,2 mm. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 35,7 mm, czyli do 2,5 średnicy gwintu (2,5 x 14,29 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint UNEF 9/16-24 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 2B. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą UNEF 9/16-24.

Zestaw Gwintowników Ręcznych UNEF 9/16-24 drobnozwojnych

Gwintownik Ręczny UNEF 9/16-24 HSS służy do precyzyjnego nacinania gwintów wewnętrznych w systemie UNEF (ang. Unified National Extra Fine thread series), stosowanym przy krótkim zazębieniu lub cienkościennej ściance rur. Profil zarysu ma 60 stopni, a podział 24 zwoi/cal zapewnia wysoką gęstość zwojów przy zachowaniu stabilności prowadzenia.

Wykonanie HSS, obróbka szlifowana i geometria rowków wiórowych dostosowana do pracy ręcznej ułatwiają równomierny postęp skrawania. Zalecane wiercenie pilotowe 33/64 cala (13,20 mm) pod pasowanie 2B; kontrola wymiaru sprawdzianem trzpieniowym GO/NO-GO. Rekomendowane smarowanie olejem do gwintowania i cykliczne cofanie w celu łamania wióra; typowe materiały: stale konstrukcyjne, żeliwo, stopy miedzi oraz aluminium.

  • Precyzyjny zarys 60 stopni — czyste dno rowka i ograniczenie zadziorów w strefie wyjścia.
  • Stabilność i osiowość — szlifowana geometria prowadzi w otworach ślepych i przelotowych, redukując moment szczytowy.
  • Drobny podział 24 zwoi/cal — większa nośność połączenia przy krótkiej długości zazębienia i lepsza regulacja momentu dokręcania.

Zestaw gwintowników UNEF 9/16-24 HSS zapewnia powtarzalny, drobnozwojny gwint do precyzyjnych połączeń w cienkościennych komponentach i wszędzie tam, gdzie liczy się krótka długość zazębienia.

Często zadawane pytania

UNEF (Unified National Extra Fine) to drobnozwojny wariant gwintu w systemie amerykańskim o profilu 60 stopni i dużej liczbie zwojów na cal (np. 7/16-28 lub 9/16-24). Wykorzystuje się go tam, gdzie długość gwintu jest ograniczona albo ścianka jest cienka — najczęściej w złączach cienkościennych rur i armatury, osprzęcie hydrauliczno-pneumatycznym, aparaturze pomiarowej oraz precyzyjnych łącznikach, ponieważ gęsta podziałka poprawia utrzymanie gwintu i umożliwia dokładną regulację.
