Bucovice

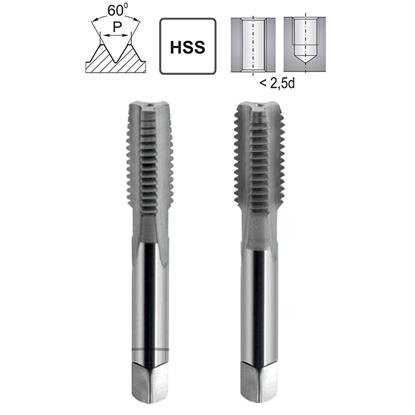

Gwintownik Ręczny UNF 1/4-28 DIN 2181/2 HSS

Bucovice Bucovice
880552
Rozmiar gwintu: 1/417 rozmiarów tego gwintownika
1/45/163/87/161/29/165/83/47/812 3/4No 4No 5No 6No 8No 10No 12
31,98 zł brutto

Cena netto: 26,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Dane techniczne gwintownika ręcznego UNF 1/4-28

Dane techniczne
Średnica Znamionowa d1 Cale/mm/Dziesiętnie UNF 1/4-28
Skok Gwintu P Cale i mm 28 zwoi na cal 0,91 mm
Średnica Gwintu d1 mm / Dziesiętnie 6,35 mm / 0,2500 cala
Kąt Gwintu G 60 stopni
Norma Gwintu UNF ANSI B-1.1
Długość Całkowita l1 56 mm
Długość Części Roboczej l2 19 mm
Średnica Części Chwytowej d2 6,3 mm
Długość Boku Zabieraka Kwadratowego a 5 mm
Otwór Pod Gwint 5,5 mm
Gwintownik ręczny UNF 1/4-28 - rysunek techniczny z wymiarami

Zdzierak i wykańczak – ile materiału zbiera każdy

Podział pracy w komplecie 1–2

Gwint UNF 1/4-28 powstaje w ściance otworu o średnicy 5,5 mm. Rowek gwintu sięga 0,425 mm w głąb ścianki. Jeden gwintownik musiałby wyciąć cały rowek naraz – ręką to duży opór i ryzyko złamania. Komplet dzieli tę pracę na dwa przejścia.

Gwintowanie otworu UNF 1/4-28: otwór 5,5 mm, gwintownik nr 1 i nr 2 w przekroju płyty
Gwintowanie otworu UNF 1/4-28: otwór 5,5 mm, gwintownik nr 1 i nr 2 w przekroju płyty

Rysunek pokazuje cały komplet w pracy. Oba gwintowniki mają ten sam chwyt i tę samą długość. Różnią się nakrojem, czyli stożkową końcówką: nr 1 ma nakrój na 8 zwojów, nr 2 tylko na 2 zwoje. Okienka przy ściance otworu pokazują, jak rowek gwintu pogłębia się po każdym numerze.

GwintownikNakrójKąt nakrojuZbiera materiałuJak pracuje w otworze
nr 1 – zdzierakdługi, 8 zwojów5 stopnizasadniczą część rowkawchodzi łagodnie i wyznacza kierunek gwintu
nr 2 – wykańczakkrótki, 2 zwoje20 stopniresztę, do pełnego zarysuwkręca się w nacięte zwoje i nadaje pełny zarys 2B

Jak odróżnić gwintowniki w komplecie

Nakrój nr 1 jest 4 razy dłuższy niż nakrój nr 2 – różnicę widać od razu, gdy położysz je obok siebie. Nr 1 ma niepełny zarys zwojów, pełny zarys ma dopiero nr 2. Numer widać też na chwycie: nr 1 ma jeden pierścień, nr 2 żadnego. Trzymaj komplet razem i zawsze zaczynaj od zdzieraka.

Jak nagwintować otwór UNF 1/4-28 – kolejność 1, 2

Gwintowanie ręczne krok po kroku

Gwint UNF 1/4-28 w czterech krokach

ØWiercenie

Wiertło 5,5 mm

1Zdzierak

Nakrój 8 zwojów

2Wykańczak

Nakrój 2 zwoje

✓Gotowy gwint

Tolerancja 2B

Rytm pracy: pół obrotu w prawo, ćwierć obrotu w lewo | Między numerami: usuń wióry z otworu

Zacznij od otworu. W gwincie calowym skok podaje się w zwojach na cal, więc najpierw przelicz go na milimetry: cal ma 25,4 mm, a 25,4 : 28 zwojów ≈ 0,91 mm. Średnica gwintu UNF 1/4-28 to 1/4 cala, czyli 6,35 mm. Średnica 6,35 mm minus skok 0,91 mm daje 5,44 mm. Tabela podaje wiertło 5,5 mm: tolerancja 2B dopuszcza otwór od 5,36 do 5,59 mm, a to wiertło mieści się w tym zakresie. Za mały otwór to częsta przyczyna ukręcenia gwintownika w materiale.

Otwór przelotowy czy nieprzelotowy – jak głęboko wiercić

Komplet gwintuje oba rodzaje otworów. W przelotowym gwint obejmuje całą grubość materiału. W nieprzelotowym nacinaj gwint do 15,9 mm, czyli do 2,5 średnicy gwintu (2,5 x 6,35 mm, na rysunku 2,5D). Otwór wywierć głębiej niż gwint. Wykańczak ma nakrój na 2 zwoje, więc przy dnie zostają ok. 2 niepełne zwoje. Zapas pod gwintem pomieści je razem z wiórami.

Gwint UNF 1/4-28 w otworze przelotowym i nieprzelotowym – przekroje z zapasem na wióry i nakrój

Nr 1 – zdzierak wyznacza kierunek gwintu

Załóż zdzierak w pokrętło i ustaw go prostopadle do powierzchni. Sprawdź kąt z dwóch stron, np. kątownikiem. Kręć pół obrotu w prawo, potem ćwierć obrotu w lewo. Cofnięcie łamie wiór na krótkie kawałki – lekkie chrupnięcie jest normalne. Pierwsze zwoje decydują, czy gwint wyjdzie prosty.

Nr 2 – wykańczak daje pełny zarys

Wykręć zdzierak i usuń wióry z otworu. Wykańczak wkręć ręką w nacięte zwoje – powinien sam w nie wskoczyć. Dalej kręć tym samym rytmem co zdzierakiem. Wykańczak zbiera resztę materiału i docina rowek do pełnego zarysu w tolerancji 2B. Gdy wkręca się gładko do końca, gwint jest gotowy – sprawdź go śrubą UNF 1/4-28.

Gwintownik ręczny UNF 1/4-28 – komplet 2 sztuki do drobnozwojnych gwintów calowych

Gwintownik ręczny UNF 1/4-28 to dwuczęściowy zestaw profesjonalnych narzędzi do nacinania gwintów wewnętrznych w standardzie Unified National Fine – UNF (zunifikowany gwint drobnozwojny). Komplet zawiera gwintownik zdzierak i wykańczający ze stali HSS, zgodny z normą DIN 2181.

Parametry techniczne gwintownika UNF 1/4-28

  • Tolerancja klasy 2B – precyzyjna dokładność gwarantująca szczelność połączeń
  • Popularna średnica 1/4 cala (6,35 mm) – jeden z najczęściej stosowanych rozmiarów calowych
  • 28 zwojów na cal (skok 0,91 mm) – drobnozwojny profil odporny na poluzowanie przy wibracjach
  • Dwuetapowe gwintowanie – zdzierak i wykańczak zapewniają optymalny podział skrawania
  • Stal szybkotnąca HSS – trwałość przy obróbce materiałów do 800 MPa

Gwint UNF 1/4-28 występuje w przemyśle lotniczym, motoryzacji sportowej oraz precyzyjnych mechanizmach wymagających odporności na drgania. Gwintownik drobnozwojny UNF 1/4-28 wybierają specjaliści serwisujący sprzęt lotniczy, pojazdy wyścigowe i urządzenia pomiarowe.

Najczęściej zadawane pytania

Wymiar otworu obliczysz wzorem: d = D - P. Dla UNF 1/4-28: d = 6,35 mm - 0,91 mm = 5,44 mm. Nawierć otwór wiertłem 5,5 mm przed gwintowaniem.

Oba gwinty mają średnicę 1/4 cala (6,35 mm), ale różnią się skokiem. UNF 1/4-28 ma 28 zwojów na cal, UNC 1/4-20 tylko 20 zwojów. Wersja UNF jest drobniejsza i lepiej trzyma w warunkach wibracji.

Potrzebujesz suwmiarki i grzebienia gwintowego. Gwint zewnętrzny (na wałku): zmierz średnicę zewnętrzną – powinna wynosić 6,35 mm (1/4 cala). Gwint wewnętrzny (w otworze): zmierz średnicę otworu – powinna wynosić około 5,5 mm. Następnie przyłóż grzebień gwintowy do zwojów – dla tego gwintu pasuje podziałka 28 TPI. Kąt zarysu 60 stopni potwierdza standard amerykański.

Producent Cztool a.s. Bučovice, Czechy info@cztool.cz
