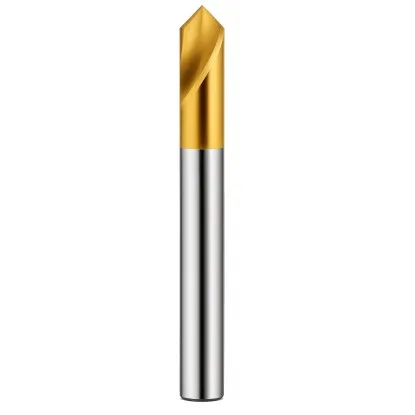

Nawiertak NC fi 16 mm z Fazownikiem 90 stopni HSSE TiN
search
  • Nawiertak NC fi 16 mm z Fazownikiem 90 stopni HSSE TiN
  • Nawiertak NC fi 16 mm z Fazownikiem 90 stopni HSSE TiN - nr. 2
Varel

Nawiertak NC fi 16 mm 90 stopni HSSE

Varel Varel
14148
Średnica (mm): 166 rozmiarów tego nawiertaka
6810121416
110,70 zł brutto

Cena netto: 90,00 zł

Wysyłamy w 24h
W magazynie: 10-100 szt.
W magazynie: 10-100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

ŚrednicaØ 16 mm
Kąt wierzchołkowy90 stopni
Długość115 mm
MateriałHSSE

Nawiertak NC 16 mm 90 stopni – nawiercanie i fazka pod gwint M14

Dane techniczne nawiertaka NC ze stali szybkotnącej z kobaltem

Dane techniczne
Typnawiertak NC, jednostronny
Średnica d116 mm
Kąt wierzchołkowy90 stopni
Największa średnica nawiercenia16 mm
Długość całkowita l1115 mm
Długość części roboczej l235 mm
Chwytwalcowy, Ø 16 mm
Kierunek skrawaniaprawy
Materiałstal szybkotnąca z kobaltem HSSE (HSS-Co5)
Nawiertak NC 16 mm 90 stopni ze stali HSSE do nawiercania i fazowania otworów Nawiertak NC 16 mm 90 stopni ze stali HSSE do nawiercania i fazowania otworów

Nawiertak NC 16 mm nawierca punkt startu wiertła. W tym samym przejściu może też sfazować wlot otworu pod kątem 90 stopni. Jedno narzędzie zastępuje wtedy nawiertak i pogłębiacz. Pracuje na frezarce, w centrum obróbczym CNC i na wiertarce. Część robocza i chwyt mają tę samą średnicę 16 mm.

Dwa sposoby nawiercania – punkt startu i fazka

Średnica nawiercenia równa się dwóm głębokościom

Nawiertak NC nawierca na dwa sposoby. Płytkie nawiercenie, węższe niż wiertło, wyznacza tylko punkt startu. Głębsze nawiercenie, szersze niż wiertło, zostawia dodatkowo fazkę na wlocie. O efekcie decyduje sama głębokość zagłębienia ostrza.

Nawiertak NC 90 stopni nad płytkim nawierceniem Ø 6,5 mm przed wiertłem 13 mm

Nawiercenie punktowe: Ø 6,5 mm, mniejsze niż wiertło 13 mm. Wiertło opiera się o krawędź nawiercenia i startuje w osi.

Nawiertak NC 90 stopni nad nawierceniem Ø 15 mm większym niż wiertło 12 mm

Nawiercenie z fazką: Ø 15 mm, większe niż wiertło 12 mm. Po wierceniu na wlocie zostaje fazka 90 stopni.

Głębokość nawiercenia – obliczenie

Ostrze 90 stopni wchodzi w materiał na połowę średnicy, którą wykonuje. Średnica nawiercenia = 2 × głębokość, bo tangens 45 stopni – połowy kąta wierzchołkowego – wynosi 1. Nawiercenie 3,25 mm w głąb ma Ø 6,5 mm, a 7,5 mm w głąb – Ø 15 mm. Na CNC tę głębokość wpisuje się w programie, a na wiertarce ustawia ogranicznikiem.

Otwór pod gwint M14 z fazką – trzy operacje

Nawiercanie, wiercenie i gwintowanie w jednym ustawieniu detalu

Przykład pokazuje gwint M14 w stali. Nawiertak NC 16 zagłębia się na 7,5 mm i zostawia stożek Ø 15 mm. Wiertło 12 mm przewierca materiał w osi tego stożka. Gwintownik M14 nacina gwint, a wlot gwintu leży w fazce. Fazka usuwa ostrą krawędź i ułatwia wejście gwintownika. Trzy narzędzia pracują w jednym ustawieniu detalu, więc fazka, otwór i gwint leżą w jednej osi.

Nawiertak NC 16 mm zagłębiony na 7,5 mm w stali, stożek Ø 15 mm

1. Nawiercanie i fazka – NC 16, głębokość 7,5 mm, Ø 15 mm.

Wiertło 12 mm przewierca stal w osi nawiercenia, na wlocie zostaje fazka 90 stopni

2. Wiercenie – wiertło 12 mm przewierca materiał w osi stożka, fazka zostaje na wlocie.

Gwintownik M14 nacina gwint pod fazką 90 stopni wykonaną nawiertakiem NC 16 mm

3. Gwintowanie – gwintownik M14 nacina gwint, który zaczyna się pod fazką 90 stopni.

Dobór nawiertaka NC do otworu

Średnica nawiertaka to największa średnica nawiercenia

Nawiertaki NC 90 stopni w sklepie

Nawiertak NC [mm]Największe nawiercenie [mm]Otwór z fazką 0,5 mm [mm]Głębokość pełnego stożka [mm]
6Ø 6do 53
8Ø 8do 74
10Ø 10do 95
12Ø 12do 116
14Ø 14do 137
16Ten produktØ 16do 158

Głębokość pełnego stożka to połowa średnicy nawiertaka.

Dwa sposoby nawiercania

Nawiercenie punktowe

Nawiercenie węższe niż wiertło wyznacza tylko punkt startu. Każdy nawiertak NC wykonuje je przy płytkim zagłębieniu, np. Ø 6,5 mm na głębokości 3,25 mm.

Nawiercenie z fazką

Średnica nawiercenia = średnica otworu + 2 × szerokość fazki. Otwór 14 mm z fazką 0,5 mm wymaga nawiercenia Ø 15 mm, czyli 7,5 mm w głąb. Mieści się to w nawiertaku 16 mm. Mniejsze otwory z fazką obejmują nawiertaki 6–14 mm.

Parametry skrawania – stal, żeliwo, mosiądz, aluminium

Wartości startowe dla nawiertaka Ø 16 mm

Tabela podaje wartości startowe dla nawiertaków HSS. Posuw na ostrze podano zachowawczo, dla średnicy 10 mm. Obroty policzono dla pełnej średnicy 16 mm. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.

Materiał obrabianyPrędkość skrawania [m/min]Posuw na ostrze [mm]Obroty przy Ø 16 mm [obr./min]
P Stal niskowęglowa do 700 MPa200,16400
P Stal konstrukcyjna 500–950 MPa120,08240
M Stal nierdzewna austenityczna60,08120
K Żeliwo szare240,2480
N Mosiądz640,161270
N Stopy aluminium, krzem do 0,5%640,241270

Obliczenie obrotów – nawiertak 16 mm w stali niskowęglowej

Obroty = 1000 × prędkość skrawania 20 m/min ÷ (3,14 × średnica 16 mm) ≈ 400 obr./min. Na wiertarce ustawia się najbliższy niższy stopień obrotów. Na CNC tę liczbę wpisuje się wprost do programu.

▲
Zakres pracy

Nawiertak HSSE nawierca i fazuje stal węglową i konstrukcyjną, stal nierdzewną, żeliwo, mosiądz i aluminium. Wykonuje nawiercenia i fazki o średnicy do 16 mm.

Nawiertak NC 16 mm o kącie 90 stopni nawierca punkt startu wiertła i fazuje wlot otworu w jednym przejściu. Jako nawiertak do otworów obejmuje nawiercenia i fazki do Ø 16 mm, np. Ø 15 mm na otworze 12 mm pod gwint M14. Stal HSSE z kobaltem i chwyt walcowy 16 mm pasują do frezarek, centrów CNC i wiertarek.

Pytania o nawiertak 90 stopni

Kąt, głębokość, nazwa NC, różnice i mocowanie

Kąt 90 stopni łączy nawiercenie z fazką 90 stopni na wlocie otworu. Kąt 120 stopni odpowiada wiertłom o kącie wierzchołkowym 118–120 stopni i służy samemu nawiercaniu. Ten nawiertak ma kąt 90 stopni.

Na 7,5 mm. Przy kącie 90 stopni głębokość to połowa średnicy nawiercenia. Fazka Ø 15 mm na otworze 12 mm pod gwint M14 ma ok. 1,5 mm szerokości.

NC to skrót od sterowania numerycznego. Nawiertaki NC są krótkie i sztywne – nawiercają punkt startu na frezarkach i centrach CNC. Ten sam nawiertak pracuje też na wiertarce.

NWRc ma część prowadzącą i stożek 60 stopni – wierci nakiełek pod kieł tokarski. NC ma ostrze stożkowe 90 stopni na całej średnicy 16 mm i chwyt tej samej średnicy. Służy do nawiercania i fazowania otworów na frezarce, centrum CNC i wiertarce.

Chwyt walcowy 16 mm mocuje się w tulejce zaciskowej albo w uchwycie wiertarskim. Krótki wysięg z oprawki daje sztywne nawiercanie i dokładne położenie punktu.
