Opis
ŚrednicaØ 10 mm
Kąt wierzchołkowy90 stopni
Długość89 mm
MateriałHSSE

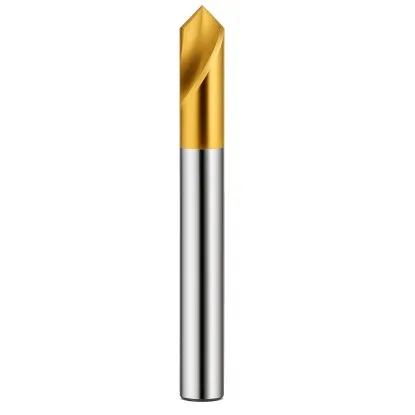

Nawiertak NC 10 mm 90 stopni – nawiercanie i fazowanie
Dane techniczne nawiertaka NC ze stali szybkotnącej z kobaltem
| Dane techniczne | |
|---|---|
| Typ | nawiertak NC, jednostronny |
| Średnica d1 | 10 mm |
| Kąt wierzchołkowy | 90 stopni |
| Największa średnica nawiercenia | 10 mm |
| Długość całkowita l1 | 89 mm |
| Długość części roboczej l2 | 25 mm |
| Chwyt | walcowy, Ø 10 mm |
| Kierunek skrawania | prawy |
| Materiał | stal szybkotnąca z kobaltem HSSE (HSS-Co5) |
Nawiertak NC 10 mm nawierca punkt startu wiertła. W tym samym przejściu może też sfazować wlot otworu pod kątem 90 stopni. Jedno narzędzie zastępuje wtedy nawiertak i pogłębiacz. Pracuje na frezarce, w centrum obróbczym CNC i na wiertarce. Część robocza i chwyt mają tę samą średnicę 10 mm.
Dwa sposoby nawiercania – punkt startu i fazka
Średnica nawiercenia równa się dwóm głębokościom
Nawiertak NC nawierca na dwa sposoby. Płytkie nawiercenie, węższe niż wiertło, wyznacza tylko punkt startu. Głębsze nawiercenie, szersze niż wiertło, zostawia dodatkowo fazkę na wlocie. O efekcie decyduje sama głębokość zagłębienia ostrza.
Nawiercenie punktowe: Ø 4 mm, mniejsze niż wiertło 8 mm. Wiertło opiera się o krawędź nawiercenia i startuje w osi.
Nawiercenie z fazką: Ø 9 mm, większe niż wiertło 6,8 mm. Po wierceniu na wlocie zostaje fazka 90 stopni.
Głębokość nawiercenia – obliczenie
Ostrze 90 stopni wchodzi w materiał na połowę średnicy, którą wykonuje. Średnica nawiercenia = 2 × głębokość, bo tangens 45 stopni – połowy kąta wierzchołkowego – wynosi 1. Nawiercenie 2 mm w głąb ma Ø 4 mm, a 4,5 mm w głąb – Ø 9 mm. Na CNC tę głębokość wpisuje się w programie, a na wiertarce ustawia ogranicznikiem.
Otwór pod gwint M8 z fazką – trzy operacje
Nawiercanie, wiercenie i gwintowanie w jednym ustawieniu detalu
Przykład pokazuje gwint M8 w stali. Nawiertak NC 10 zagłębia się na 4,5 mm i zostawia stożek Ø 9 mm. Wiertło 6,8 mm przewierca materiał w osi tego stożka. Gwintownik M8 nacina gwint, a wlot gwintu leży w fazce. Fazka usuwa ostrą krawędź i ułatwia wejście gwintownika. Trzy narzędzia pracują w jednym ustawieniu detalu, więc fazka, otwór i gwint leżą w jednej osi.
1. Nawiercanie i fazka – NC 10, głębokość 4,5 mm, Ø 9 mm.
2. Wiercenie – wiertło 6,8 mm przewierca materiał w osi stożka, fazka zostaje na wlocie.
3. Gwintowanie – gwintownik M8 nacina gwint, który zaczyna się pod fazką 90 stopni.
Dobór nawiertaka NC do otworu
Średnica nawiertaka to największa średnica nawiercenia
Nawiertaki NC 90 stopni w sklepie
| Nawiertak NC [mm] | Największe nawiercenie [mm] | Otwór z fazką 0,5 mm [mm] | Głębokość pełnego stożka [mm] |
|---|---|---|---|
| 6 | Ø 6 | do 5 | 3 |
| 8 | Ø 8 | do 7 | 4 |
| 10Ten produkt | Ø 10 | do 9 | 5 |
| 12 | Ø 12 | do 11 | 6 |
| 14 | Ø 14 | do 13 | 7 |
| 16 | Ø 16 | do 15 | 8 |
Głębokość pełnego stożka to połowa średnicy nawiertaka.
Dwa sposoby nawiercania
Nawiercenie punktowe
Nawiercenie węższe niż wiertło wyznacza tylko punkt startu. Każdy nawiertak NC wykonuje je przy płytkim zagłębieniu, np. Ø 4 mm na głębokości 2 mm.
Nawiercenie z fazką
Średnica nawiercenia = średnica otworu + 2 × szerokość fazki. Otwór 8 mm z fazką 0,5 mm wymaga nawiercenia Ø 9 mm, czyli 4,5 mm w głąb. Mieści się to w nawiertaku 10 mm. Większe otwory z fazką obejmują nawiertaki 12, 14 i 16 mm.
Parametry skrawania – stal, żeliwo, mosiądz, aluminium
Wartości startowe dla nawiertaka Ø 10 mm
Tabela podaje wartości startowe dla nawiertaków HSS o średnicy 10 mm. Obroty policzono dla pełnej średnicy 10 mm. Litery P, M, K i N to grupy materiałów wg ISO 513: stal, stal nierdzewna, żeliwo i metale nieżelazne.
| Materiał obrabiany | Prędkość skrawania [m/min] | Posuw na ostrze [mm] | Obroty przy Ø 10 mm [obr./min] |
|---|---|---|---|
| P Stal niskowęglowa do 700 MPa | 20 | 0,16 | 640 |
| P Stal konstrukcyjna 500–950 MPa | 12 | 0,08 | 380 |
| M Stal nierdzewna austenityczna | 6 | 0,08 | 190 |
| K Żeliwo szare | 24 | 0,2 | 760 |
| N Mosiądz | 64 | 0,16 | 2040 |
| N Stopy aluminium, krzem do 0,5% | 64 | 0,24 | 2040 |
Obliczenie obrotów – nawiertak 10 mm w stali niskowęglowej
Obroty = 1000 × prędkość skrawania 20 m/min ÷ (3,14 × średnica 10 mm) ≈ 640 obr./min. Na wiertarce ustawia się najbliższy niższy stopień obrotów. Na CNC tę liczbę wpisuje się wprost do programu.
▲
Zakres pracy
Nawiertak HSSE nawierca i fazuje stal węglową i konstrukcyjną, stal nierdzewną, żeliwo, mosiądz i aluminium. Wykonuje nawiercenia i fazki o średnicy do 10 mm.
Nawiertak NC 10 mm o kącie 90 stopni nawierca punkt startu wiertła i fazuje wlot otworu w jednym przejściu. Jako nawiertak do otworów obejmuje nawiercenia i fazki do Ø 10 mm, np. Ø 9 mm na otworze 6,8 mm pod gwint M8. Stal HSSE z kobaltem i chwyt walcowy 10 mm pasują do frezarek, centrów CNC i wiertarek.
Pytania o nawiertak 90 stopni
Kąt, głębokość, nazwa NC, różnice i mocowanie
Kąt 90 stopni łączy nawiercenie z fazką 90 stopni na wlocie otworu. Kąt 120 stopni odpowiada wiertłom o kącie wierzchołkowym 118–120 stopni i służy samemu nawiercaniu. Ten nawiertak ma kąt 90 stopni.
Na 4,5 mm. Przy kącie 90 stopni głębokość to połowa średnicy nawiercenia. Fazka Ø 9 mm na otworze 6,8 mm pod gwint M8 ma ok. 1,1 mm szerokości.
NC to skrót od sterowania numerycznego. Nawiertaki NC są krótkie i sztywne – nawiercają punkt startu na frezarkach i centrach CNC. Ten sam nawiertak pracuje też na wiertarce.
NWRc ma część prowadzącą i stożek 60 stopni – wierci nakiełek pod kieł tokarski. NC ma ostrze stożkowe 90 stopni na całej średnicy 10 mm i chwyt tej samej średnicy. Służy do nawiercania i fazowania otworów na frezarce, centrum CNC i wiertarce.
Chwyt walcowy 10 mm mocuje się w tulejce zaciskowej albo w uchwycie wiertarskim. Krótki wysięg z oprawki daje sztywne nawiercanie i dokładne położenie punktu.
