SZEROKOŚĆ CIĘCIA3 mm
GŁĘBOKOŚĆ CIĘCIA T MAX18 mm
MAKS. ŚREDNICA PRĘTAØ36 mm
PŁYTKA · 2 KRAWĘDZIEMGMN 300

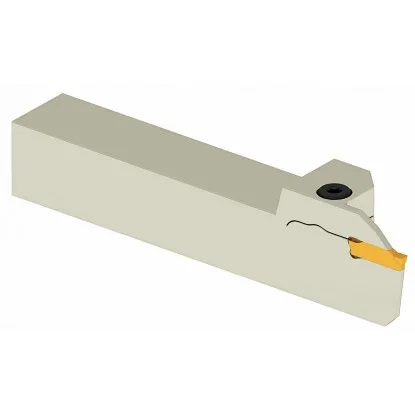

Nóż tokarski przecinak lewy 12X12 3 mm T18 Smoxh
Dane techniczne oprawki na płytki Korloy MGMN 300
| Dane techniczne | |
|---|---|
| Oznaczenie | BDKT L 1212 K3C T18 |
| Typ | oprawka do przecinania i rowkowania zewnętrznego |
| Wysokość trzonka h | 12 mm |
| Szerokość trzonka B | 12 mm |
| Długość całkowita L | 100 mm |
| Wymiar S (do krawędzi płytki) | 12,3 mm |
| Głębokość cięcia T max | 18 mm |
| Maks. średnica przecinania D max | Ø36 mm |
| Gniazdo płytki | MGM. 3C (MGMN 300, szerokość 3 mm) |
| Kierunek | L – lewy (wersja prawa: SM09547) |
BDKT-L 1212 K3C T18 – jak pracuje na płytkach MGMN
Co wykonasz tym nożem, docisk śrubowy i płytka dwukrawędziowa
Nóż tokarski przecinak lewy 3 mm BDKT-L 1212 K3C T18 to oprawka Smoxh do odcinania detali z pręta i nacinania rowków zewnętrznych. Płytkę węglikową MGMN 300 trzyma docisk śrubowy od góry: śruba BKTV M5x17 dociąga sprężystą wargę główki do płytki. Wymiana zajmuje kilkanaście sekund, bez wyjmowania noża z imaka.
Płytkę niesie wąskie pióro główki o długości 18 mm – to głębokość cięcia T max. Dalej korpus poszerza się do szerokości trzonka, więc w szczelinę 3 mm wchodzi tylko pióro. Dlatego nóż przecina pręty najwyżej do Ø36 mm, czyli do dwukrotności T max.
Wymiar S = 12,3 mm oznacza, że ostrze wystaje 0,3 mm poza bok trzonka o szerokości 12 mm. Dzięki temu tniesz tuż przy szczękach uchwytu, a trzonek nie ociera o czoło detalu. Trzonek 12x12 mm o długości 100 mm mieści się w imakach małych tokarek i automatów.
Płytka MGMN 300 ma dwie krawędzie skrawające na przeciwnych końcach. Gdy pierwsza się stępi, obracasz płytkę o 180 stopni i pracujesz drugą.
Co wykonasz tym nożem – przecinanie i nacinanie rowków
Przecinanie – odcięcie detalu z pręta
Pióro wchodzi w pręt aż do osi i detal odpada. Pręt do Ø36 mm, szczelina cięcia 3 mm, strata materiału tylko na szerokość płytki.
Nacinanie rowków zewnętrznych
Rowek 3 mm między odsadzeniami wałka albo rowek pod pierścień osadczy na końcu czopa, głębokość do 18 mm. Szerszy rowek nacinasz kilkoma przejściami obok siebie.
Docisk śrubowy od góry
Śruba BKTV M5x17 dociąga sprężystą wargę główki do płytki. Wymiana płytki kluczem AA4 bez zdejmowania noża z imaka.
Płytka dwukrawędziowa
MGMN 300 ma krawędź na obu końcach. Stępiona jedna? Obróć płytkę o 180 stopni i pracuj drugą.
Strata materiału: 3 mm
Każde odcięcie zamienia w wiór tylko 3 mm pręta. Przy 100 detalach to 10 cm pręta mniej niż nożem z płytką 4 mm.
Wymiary i zasięg cięcia – rysunek wymiarowy
Widok z boku i widok z góry
WYSOKOŚĆ h
12 mm
SZEROKOŚĆ B
12 mm
DŁUGOŚĆ L
100 mm
WYMIAR S
12,3 mm
Wymiar T max liczysz od czubka płytki do miejsca, w którym pióro przechodzi w szerszą główkę. Rowek o głębokości do 18 mm natniesz także na pręcie grubszym niż Ø36 mm.
Na końcu cięcia czubek płytki stoi w osi pręta, a ramię główki dotyka jego powierzchni. Drugi panel pokazuje wysokość ostrza: krawędź musi leżeć w osi z tolerancją ±0,1 mm. Ostrze poniżej osi zostawia czop, powyżej osi trze o materiał.
Dekoder oznaczenia BDKT L 1212 K3C T18
Pięć członów kodu Smoxh czytanych od lewej
Oznaczenie: BDKT L 1212 K3C T18
BDKT
Człon 1
typ oprawki
typ oprawki
Do przecinania
BDKT
BDKT
Seria Smoxh do rowkowania zewnętrznego i przecinania z dociskiem śrubowym. Odpowiednik do rowków wewnętrznych nosi kod BIKT.
L
Człon 2
kierunek
kierunek
Lewy
L
L
Lustrzane odbicie wersji prawej o tych samych wymiarach. Wersja R ma kod SM09547.
1212
Człon 3
trzonek
trzonek
12x12 mm
1212
1212
Dwie pierwsze cyfry to wysokość h, dwie kolejne szerokość B. Pasuje do imaka na noże 12 mm.
K3C
Człon 4
gniazdo płytki
gniazdo płytki
MGM. 3C
K3C
K3C
K – system płytek Korloy MGMN, 3 – szerokość cięcia 3 mm. Wersje K2C…K8C przyjmują płytki od 2 do 8 mm.
T18
Człon 5
głębokość
głębokość
T max 18 mm
T18
T18
Długość pióra od czubka płytki do ramienia główki. Maksymalna średnica przecinania to 2 × T max = Ø36 mm.
Konwencja katalogowa Smoxh, nie ISO 5608 · wymiary: h 12 · B 12 · L 100 · S 12,3 mm
Parametry przecinania – prędkości i posuwy dla płytki 3 mm
Wartości wyjściowe z chłodzeniem; wiążące dane podaje karta gatunku płytki
Tabela podaje wartości wyjściowe dla powlekanych płytek MGMN 300 z chłodzeniem. Górny zakres prędkości wybieraj przy sztywnym mocowaniu i krótkim wysięgu noża.
| Materiał obrabiany | Vc [m/min] | fn [mm/obr] |
|---|---|---|
| PStal węglowa | 140–190 | 0,07–0,15 |
| PStal stopowa | 120–160 | 0,07–0,15 |
| PStal utwardzona | 60–120 | 0,07–0,12 |
| MStal nierdzewna | 120–160 | 0,07–0,15 |
| KŻeliwo | 150–200 | 0,07–0,15 |
Obroty na start: n = (1000 × Vc) / (π × D). Dla pręta Ø36 mm ze stali węglowej przy Vc = 170 m/min: n = (1000 × 170) / (3,14 × 36) ≈ 1500 obr./min. Przy stałych obrotach prędkość skrawania maleje do zera w osi, dlatego na tokarce CNC włącz stałą prędkość skrawania (G96) z ograniczeniem obrotów.
▲
Ograniczenia pracy
Nie przecinaj prętów grubszych niż Ø36 mm: ramię główki oprze się o materiał, zanim ostrze dojdzie do osi. Wysięg z imaka ustaw możliwie krótki. Na ostatnich 2 mm przed osią zmniejsz posuw nawet o 75%, a chłodziwo kieruj wprost w szczelinę cięcia.
Montaż płytki MGMN 300 w 3 krokach
1Poluzuj
śrubę BKTV M5x17 kluczem AA4, 2–3 obroty
2Osadź
wyczyść gniazdo, wsuń płytkę do oporu
3Dokręć
i sprawdź krawędź w osi tokarki ±0,1 mm
✓Gotowe
przecinanie prętów do Ø36 mm
Płytka skrawająca nie wchodzi w skład dostawy
WSPÓŁPRACUJE Z:
| ✓ | Płytki do przecinania MGMN 300 (Smoxh: MGM. 3C) – szerokość 3,0 mm, długość 21 mm, wysokość 4,8 mm |
| ✓ | Śruba dociskowa BKTV M5x17 (część zamienna) i klucz AA4 |
| ✓ | Wersja prawa BDKT-R 1212 K3C T18 (SM09547) o tych samych wymiarach |
Noże tokarskie przecinaki i wytaczaki Smoxh na płytki MGMN 300
BDKT R/L 1616 K3C T1816x16 mm | L 125 mm | T max 18 mm | Ø36 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K3C T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2020 K3C T T2020x20 mm | L 125 mm | T max 20 mm | Ø40 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T T2225x25 mm | L 150 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T T2525x25 mm | L 150 mm | T max 25 mm | Ø50 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 2525 K3C T4025x25 mm | L 170 mm | T max 40 mm | Ø80 mmR prawy
←L lewy
→
←L lewy
→
BDKT R/L 3232 K3C T2232x32 mm | L 170 mm | T max 22 mm | Ø44 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 20 K3C T6Ø20 mm | Ømin 26 mm | L 170 mm | T max 6 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 25 K3C T7Ø25 mm | Ømin 32 mm | L 200 mm | T max 7 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 32 K3C T8Ø32 mm | Ømin 40 mm | L 250 mm | T max 8 mmR prawy
←L lewy
→
←L lewy
→
BIKT R/L 40 K3C T10Ø40 mm | Ømin 50 mm | L 300 mm | T max 10 mmR prawy
←L lewy
→
←L lewy
→
Do gniazda nie pasują płytki innych systemów rowkowych, np. DGN, GTN czy KGM. Nóż tokarski przecinak lewy 3 mm BDKT-L 1212 K3C T18 łączy trzonek 12x12 mm z szybką wymianą płytki w dociskanej śrubą wardze. Głębokość cięcia 18 mm i zgodność z płytkami MGMN 300 czynią z niego podstawowe narzędzie do przecinania i rowkowania prętów do Ø36 mm. Na automatach i tokarkach CNC w produkcji seryjnej odcina detale z pręta w każdym cyklu.
Najczęściej zadawane pytania
Płytka do przecinania MGMN 300 (w katalogu Smoxh: MGM. 3C) o szerokości 3,0 mm, długości 21 mm i wysokości 4,8 mm. Jest dwukrawędziowa, więc jedna płytka daje dwie krawędzie skrawające. Płytki DGN, GTN ani KGM nie pasują do tego gniazda.
Ø36 mm, czyli dwukrotność głębokości cięcia T max = 18 mm. Do grubszych prętów wybierz wersję 2020 K3C T20 (do Ø40 mm) lub 2525 K3C T22 (do Ø44 mm). Rowki płytsze niż 18 mm możesz nacinać także na większych średnicach.
Wersja lewa L to lustrzane odbicie noża prawego (kod SM09547) o identycznych wymiarach. Wybierz ją, gdy detal jest zamocowany po przeciwnej stronie noża lub gdy wymaga tego układ imaka na twojej tokarce. Przy detalu w uchwycie po lewej stronie noża standardem jest wersja R.
Czop zostaje, gdy krawędź skrawająca nie leży w osi tokarki. Ustaw ją z dokładnością ±0,1 mm i sprawdź, czy płytka siedzi w gnieździe do oporu. Na ostatnich 2 mm przed osią zmniejsz posuw nawet o 75%.
