Opis
PIERWSZY ROWEK · D min–D maxØ36–48 mm
SZEROKOŚĆ PŁYTKI3 mm
GŁĘBOKOŚĆ OSIOWA T MAX17 mm
TRZONEK h × B25 × 25 mm
Nóż do rowkowania czołowego – BDAT-LT Smoxh
Typ L · wykonanie prawe · gniazdo płytki MGM. 3C
| Dane techniczne | |
|---|---|
| Oznaczenie katalogowe | BDAT-LT 2525 K3C (Ø36–48) T17 |
| Kod producenta | SM34624 |
| Operacja | rowkowanie czołowe |
| Konstrukcja | typ L |
| Kierunek | prawy |
| Trzonek h × B | 25 × 25 mm |
| Długość L | 150 mm |
| Wymiar główki S | 26,5 mm |
| Średnica pierwszego zagłębienia D min | 36 mm |
| Średnica pierwszego zagłębienia D max | 48 mm |
| Głębokość osiowa T max | 17 mm |
| Szerokość płytki b | 3 mm |
| Gniazdo płytki | MGM. 3C / MGMN 300 |
| Śruba docisku | BKTV M8×1×25-9232 |
| Klucz | SAK-AA4-9903 |

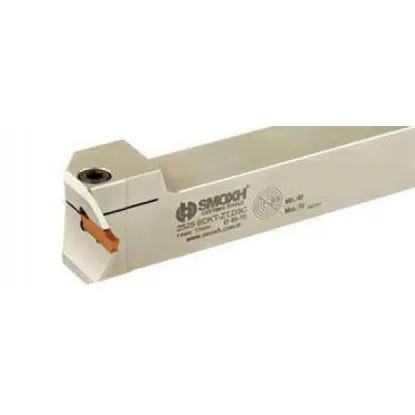

Ilustracja rodziny typu L; oznaczenie wariantu na zdjęciu jest poglądowe.
Nóż do rowkowania czołowego BDAT-LT 2525 K3C (Ø36–48) T17 łączy główkę typu L z trzonkiem 25 × 25 mm. Konstrukcja umożliwia osiowe zagłębianie ostrza przy trzonku ustawionym poprzecznie do osi wrzeciona. Wariant o kodzie SM34624 jest prawy, a zakres pierwszego rowka wynosi Ø36–48 mm.
Rowkowanie czołowe – ustawienie typu L
Położenie trzonka, oś wrzeciona i kierunek zagłębiania ostrza
W typie L część robocza jest ustawiona poprzecznie do trzonka. Sam trzonek pozostaje prostopadły do osi wrzeciona, ale posuw zagłębiania biegnie wzdłuż tej osi. Oznaczenie LT opisuje konstrukcję główki, a nie wykonanie lewe.
Typowym zastosowaniem są gniazda uszczelnień czołowych w pokrywach, tulejach i korpusach. Szerokość rowka, promień naroży i głębokość dopasuj do dokumentacji detalu. Płytka 3 mm wyznacza nominalną szerokość pojedynczego zagłębienia; tolerancja wykonania zależy także od płytki i warunków obróbki.
Docisk śrubowy
Gniazdo ustala płytkę, a docisk utrzymuje ją podczas skrawania.
Płytka dwukrawędziowa
Po zużyciu jednego końca obróć płytkę o 180° i wykorzystaj drugi.
Średnica pierwszego rowka i wymiary oprawki
Zakres doboru średnicy, szerokość b oraz głębokość osiowa T
D min = 36 mm oraz D max = 48 mm wyznaczają zakres średnic pierwszego zagłębienia Ø36–48 mm. Nie jest średnicą zewnętrzną całego przedmiotu ani szerokością gotowego rowka. Przy poszerzaniu rowka sprawdź dopuszczalne ruchy płytki i prześwit główki; różnica D max − D min nie wyznacza szerokości obróbki.
Widok od czoła
Głębokość i szerokość
ŚREDNICA D min36 mm
ŚREDNICA D max48 mm
GŁĘBOKOŚĆ OSIOWA T max17 mm
Głębokość T mierzy się od czoła detalu wzdłuż osi wrzeciona. Dla tego wariantu wynosi maksymalnie 17 mm. Wymiar S = 26,5 mm opisuje główkę w rzucie katalogowym i nie zastępuje wartości T.
Dekoder oznaczenia – dobór wariantu
Pięć członów kodu katalogowego Smoxh
Oznaczenie: BDAT-LT 2525 K3C (Ø36–48) T17
BDAT-LT
Konstrukcja
Typ L · prawy
Konstrukcja typu L. Wariant katalogowy jest prawy; litery LT nie oznaczają kierunku lewego.
2525
Trzonek
25 × 25 mm
Pierwsze 25 oznacza wysokość h, drugie 25 to szerokość B trzonka.
K3C
Gniazdo płytki
MGM. 3C
Płytka systemu Korloy MGMN 300 o szerokości 3 mm. Dobierz geometrię i gatunek do operacji.
36–48
Zakres średnic
Ø36–48 mm
Przedział doboru średnicy pierwszego zagłębienia. Nie jest szerokością rowka.
T17
Głębokość
T max 17 mm
Maksymalny katalogowy zasięg osiowy, mierzony od czoła detalu.
Konwencja oznaczeń Smoxh · wymiary w milimetrach
Ustawienie noża i dobór parametrów skrawania
Prędkość i posuw wynikają z płytki, materiału oraz warunków pracy
Gatunek węglika i łamacz wióra dobierz do materiału oraz rowkowania czołowego. Prędkość skrawania vc i posuw na obrót fn przyjmij z zaleceń konkretnej płytki dla tej operacji. Sprawdź wysokość ostrza, ogranicz wysięg i zapewnij odprowadzanie wióra z rowka.
| Parametr | Jak go ustalić |
|---|---|
| Prędkość vc [m/min] | Według gatunku płytki, materiału i zaleceń do rowkowania czołowego. |
| Posuw fn [mm/obr] | Według łamacza wióra, szerokości płytki oraz stabilności zamocowania. |
| Obroty n [obr./min] | Ze średnicy rowkowania D: n = 1000 × vc / (π × D). |
| Głębokość osiowa | Według rysunku detalu, z zachowaniem T max = 17 mm. |
Przykład przeliczenia: przy założonym vc = 100 m/min i średnicy rowkowania Ø42 mm, n = (1000 × 100) / (π × 42) ≈ 758 obr./min. Wartość vc jest założeniem obliczeniowym, nie nastawą zalecaną dla każdej płytki.
▲ Ograniczenia: pierwsze zagłębienie dobierz w zakresie Ø36–48 mm, a głębokość osiową ogranicz do 17 mm. Przed skrawaniem sprawdź prześwit części roboczej. Poszerzanie rowka wymaga odpowiedniej geometrii płytki i kontroli kolizji główki.
Mocowanie płytki w 3 krokach
1Oczyść
Usuń wióry z gniazda i powierzchni podparcia.
2Osadź
Wsuń zgodną płytkę i sprawdź jej przyleganie.
3Zamocuj
Zamknij docisk zgodnie z instrukcją oprawki. Skontroluj stabilność płytki.
Pytania o nóż BDAT-LT
Zastosowanie, kierunek, zakres średnic i dobór płytki
Wykonuje pierścieniowy rowek w czole obracającego się detalu. Ostrze zagłębia się równolegle do osi wrzeciona, a trzonek jest ustawiony prostopadle do tej osi.
Nie. LT oznacza konstrukcję typu L; warianty BDAT-LT 2525 K3C (36–48) T17 i (48–70) T17 są w katalogu prawe. W rodzinie typu A kierunek zapisuje się jako BDAT-R lub BDAT-L.
Ø36–48 mm to zakres doboru średnicy pierwszego zagłębienia. T17 oznacza maksymalną głębokość osiową 17 mm; żadna z tych wartości nie określa szerokości gotowego rowka.
Gniazdo MGM. 3C jest przeznaczone do systemu Korloy MGMN 300 o szerokości 3 mm. Sprawdź pełne oznaczenie płytki, zgodność gniazda oraz geometrię przeznaczoną do danej operacji.
