Opis
PRZEKRÓJ 20×20 mm
DŁUGOŚĆ 125 mm
PŁYTKA WNMG 0604rr
KĄT κr 50°
Specyfikacja techniczna noża tokarskiego MWDNN 20x20 K06
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | MWDNN 20x20 K06 |
| Wysokość trzonka (h) | 20 mm |
| Szerokość trzonka (b) | 20 mm |
| Długość całkowita (L) | 125 mm |
| Wysięg funkcjonalny (f) | 10 mm |
| Kąt przystawienia (κr) | 50° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — kombinowany (M) |
| Typ płytki | WNMG 0604rr |
| Kierunek skrawania | N — neutralny (obustronny) |
| Producent | Smoxh |

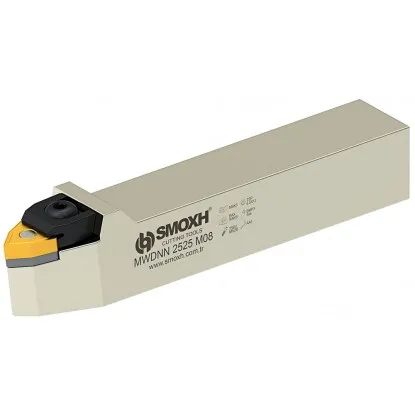

Nóż tokarski MWDNN 20x20 K06 – do toczenia wzdłużnego i planowania
Nóż składany 20×20 mm na płytkę WNMG
Nóż tokarski MWDNN 20x20 K06 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 20×20 mm i długości 125 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 50° umożliwia jednoczesne toczenie wzdłużne i planowanie pod kątem.
W systemie mocowania kombinowanym (M) płytkę WNMG 0604rr trzymają jednocześnie docisk górny i sworzeń w jej otworze. Negatywna geometria płytki trygon 80° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami WNMG 06 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia MWDNN noża tokarskiego MWDNN 20x20 K06
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia MWDNN
M
MOCOWANIE
Kombinowany (M)
Docisk górny i sworzeń mocują płytkę jednocześnie
W
KSZTAŁT PŁYTKI
Trygon 80° 80°
Płytka WNMG — negatywna, dwustronna, 6 krawędzi (3 na stronę)
D
KĄT PRZYSTAWIENIA
κr = 50°
Płytka ustawiona symetrycznie do osi trzonka; κr = 50°.
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
N
KIERUNEK
Neutralny (N)
Praca w obu kierunkach — nóż obustronny
Trzonek: 20×20 mm · Płytka: WNMG 0604rr
Typowe zastosowania noża tokarskiego MWDNN 20x20 K06
Operacje skrawania:
| ▸ | Toczenie wzdłużne z planowaniem — kąt 50° umożliwia jednoczesne skrawanie wzdłuż osi i planowanie czoła |
| ▸ | Obróbka zgrubna i średnia — negatywna geometria WNMG daje mocniejsze ostrze |
| ▸ | Fazowanie i stożki zewnętrzne — skośna krawędź skrawająca do faz i stożków |
| ▸ | Toczenie stopni i odsadzeń — obróbka powierzchni walcowych ze zmianą średnicy |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania MWDNN 20x20 K06
Zawartość opakowania:
| ✓ | Korpus noża MWDNN 20x20 K06 | 1 szt. |
| ✓ | Zacisk kombinowany (docisk + sworzeń) | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca WNMG 0604rr (do dokupienia osobno) | — |
Kompatybilna płytka WNMG 0604rr
WNMG 0604rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka WNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego MWDNN 20x20 K06
Instrukcja dla mocowania kombinowanego (M)
Procedura wymiany płytki krok po kroku
1 Poluzuj zacisk
Odkręć śrubę mocującą 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź na sworzeń i dociśnij
4 Dokręć zacisk
Moment 0,6–1,2 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — MWDNN 20x20 K06
Do tego noża pasują płytki WNMG 0604rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 50° umożliwia jednoczesne toczenie wzdłużne i planowanie. Sprawdza się przy obróbce faz, stożków i przejść między średnicami.
Płytka WNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
