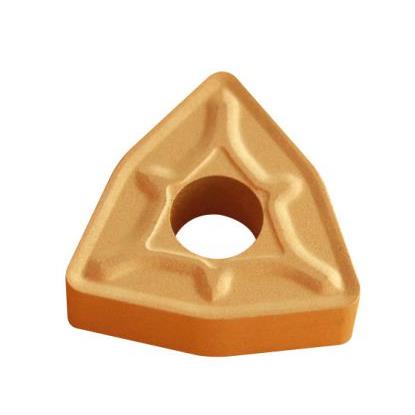

Płytka WNMG 060408 MA H6310 Horn - nr. 1
search
  • Płytka WNMG 060408 MA H6310 Horn - nr. 1
  • Płytka WNMG 060408 MA H6310 Horn - nr. 2
Horn

Płytka WNMG 060408 MA H6310 Horn

Horn Horn
12524
Długość krawędzi: 06 mm2 rozmiary tej płytki
06 mm08 mm
22,76 zł brutto

Cena netto: 18,50 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska WNMG 060408 – wieloostrzowy trygon 80 stopni

Dane techniczne
Długość boku l 6,5 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 3,81 mm
Promień naroża rε 0,8 mm
Kod ANSI WNMG 332
Płytka tokarska wieloostrzowa WNMG 060408 z węglika spiekanego H6310, dwustronny trygon 80 stopni z otworem i łamaczem wióra

Parametry skrawania płytki WNMG do stali i stali nierdzewnej

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 200-295 0,15 0,5 170-240 0,3 2 150-215 0,5 3
MStal nierdzewna 110-230 0,15 0,5 70-175 0,3 2 50-135 0,5 3

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

dwustronny trygon 80 stopni z otworem i łamaczem wióra

Płytka tokarska WNMG 060408 to dwustronna, trygonalna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt W, czyli trygon o kącie naroża 80 stopni, łączy wytrzymałość wierzchołka zbliżoną do płytki kwadratowej z lepszym dostępem do konturu detalu. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki — łącznie sześcioma krawędziami skrawającymi. Promień naroża rε 0,8 mm godzi gładkość powierzchni z odpornością krawędzi przy posuwach 0,15–0,3 mm/obr. Otwór z obustronnym łamaczem wióra (typ G wg ISO 1832) kontroluje spływ i łamanie wióra podczas toczenia wzdłużnego.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Sześć krawędzi skrawających — 3 naroża po 80 stopni na każdą z dwóch stron obniżają koszt pojedynczego ostrza w porównaniu z płytkami jednostronnymi.
  • Gatunek H6310 do grup ISO P i M — uniwersalny węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Kąt naroża 80 stopni — mocny wierzchołek trygonu przenosi większe głębokości skrawania niż płytki rombowe o ostrzejszym narożu.
  • Promień naroża rε 0,8 mm to wariant uniwersalny — obróbka średniodokładna bez zmiany płytki między przejściem zgrubnym a wykańczającym.
  • Klasa tolerancji M, czyli okrąg wpisany IC ±0,05 mm, daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe.
  • Wymiary zgodne z normą ISO 1832: IC 9,525 mm (3/8″), grubość 4,76 mm, kod ANSI WNMG 332 — pasują do oprawek z gniazdem trygonalnym W.

Zastosowania i dobór parametrów płytki trygonalnej

Płytka WNMG 060408 (zapisywana też łącznie jako wnmg060408) sprawdza się przy toczeniu wzdłużnym i planowaniu wałków, tulei oraz kołnierzy. Obrabia stale konstrukcyjne i elementy ze stali nierdzewnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 50 mm przy Vc = 250 m/min otrzymasz około 1592 obr/min. Duży kąt naroża 80 stopni wzmacnia wierzchołek płytki, dzięki czemu wytrzymuje ona większą głębokość skrawania niż płytki o ostrzejszych narożach. To dobry wybór do prac uniwersalnych i lekko zgrubnych.

Przy stalach nierdzewnych utrzymuj prędkość skrawania w zakresie 50–230 m/min oraz stały posuw, aby ograniczyć umocnienie zgniotowe warstwy skrawanej i narost na ostrzu. Powłoka PVD (nakładana fizycznie z fazy gazowej) gatunku H6310 podnosi odporność krawędzi na ścieranie i utlenianie. Przekłada się to na dłuższą trwałość ostrza między obrotami płytki w gnieździe. Obustronny łamacz wióra utrzymuje krótki, kontrolowany wiór także przy zmiennym naddatku, co ułatwia pracę na automatach tokarskich bez stałego nadzoru operatora. Płytki wieloostrzowe w gatunku H6310 do obróbki seryjnej dostarcza koreańska marka Horn.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do płytek tokarskich do stali hartowanej wybierz wariant WNMG 060408 CBN z krawędzią z regularnego azotku boru.

Dekoder oznaczenia płytki trygonalnej wg normy ISO 1832

jak czytać kod WNMG 060408 — pozycje 1–7 oznaczenia

Oznaczenie WNMG 060408 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Wkształt 2Nkąt α 3Mtolerancja 4Gtyp – 506wielkość 604grubość 708promień rε

Pozycje 1–4 · kod ISO

1WKształt

Trygon 80°

3 naroża po 80° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,05 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

506Wielkość

l = 6,5 mm

IC = 9,525 mm · 3/8″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

708Promień naroża

rε = 0,8 mm

kod ÷ 10 → promień w mm

✓ 3 naroża × 2 strony = 6 krawędzi skrawających

Pełny zapis: WNMG 060408 = trygon 80° · negatywna · klasa M · otwór i łamacz · IC 9,525 mm (l 6,5 mm) · s 4,76 mm · rε 0,8 mm

Kompatybilne noże tokarskie do płytek WNMG 06

oprawki z gniazdem trygonalnym W — toczenie zewnętrzne i wewnętrzne

TWLNR/L 1616 H0616×16 × 100 mmR prawy
←L lewy
→
TWLNR/L 2020 K0620×20 × 125 mmR prawy
←L lewy
→
TWLNR/L 2525 M0625×25 × 150 mmR prawy
←L lewy
→
MWLNR/L 1616 H0616×16 × 100 mmR prawy
←L lewy
→
MWLNR/L 2020 K0620×20 × 125 mmR prawy
←L lewy
→
MWLNR/L 2525 M0625×25 × 150 mmR prawy
←L lewy
→
MWDNN 1616 H0616×16 × 100 mmR prawy
←L lewy
→
MWDNN 2020 K0620×20 × 125 mmR prawy
←L lewy
→
MWDNN 2525 M0625×25 × 150 mmR prawy
←L lewy
→
S20R TWLNR/L-06Ø20 | Ømin 25 mm | L=200R prawy
←L lewy
→
S25S TWLNR/L-06Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T TWLNR/L-06Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S16P MWLNR/L-06Ø16 | Ømin 21 mm | L=170R prawy
←L lewy
→
S20R MWLNR/L-06Ø20 | Ømin 25 mm | L=200R prawy
←L lewy
→
S25S MWLNR/L-06Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę WNMG 060408

obsługa, dobór noży i parametry toczenia

Sześć — trygon ma 3 naroża na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

Oprawki z gniazdem trygonalnym pod płytkę W (IC 9,525 mm): do toczenia zewnętrznego TWLNR/L i MWLNR/L (kąt przystawienia 95 stopni) oraz MWDNN (45 stopni) w przekrojach 16×16–25×25 mm; do toczenia wewnętrznego wytaczadła S16P–S32T z końcówką TWLNR/L lub MWLNR/L.

Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do obróbki zgrubnej przy większych posuwach. Pozostałe wymiary (IC 9,525 mm, grubość 4,76 mm) są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 50–230 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
