Nóż Tokarski MWLNR 20X20 K08 Smoxh - nr. 1
search
  • Nóż Tokarski MWLNR 20X20 K08 Smoxh - nr. 1
  • Nóż Tokarski MWLNR 20X20 K08 Smoxh - nr. 2
  • Nóż Tokarski MWLNR 20X20 K08 Smoxh - nr. 3
Smoxh

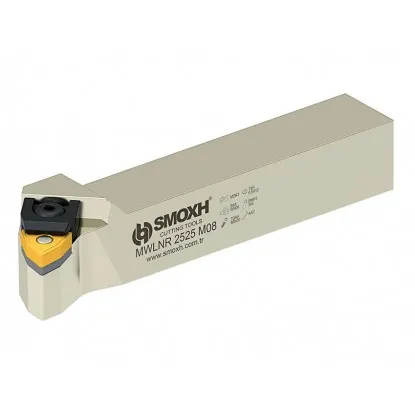

Nóż Tokarski MWLNR 20X20 K08 Smoxh

Smoxh Smoxh
14505
Trzonek: 20x20 mm4 rozmiary tego noża
16x16 mm20x20 mm25x25 mm32x32 mm
209,10 zł brutto

Cena netto: 170,00 zł

Wysyłamy w 24h
W magazynie: 4 szt.
W magazynie: 4 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Kup w zestawie

Nóż Tokarski MWLNR 20X20 K08 Smoxh Nóż Tokarski MWLNR 20X20 K08 Smoxh 209,10 brutto
(0 opinie)
Płytka WNMG 080408 MA H6310 Horn Płytka WNMG 080408 MA H6310 Horn 24,60 brutto
(0 opinie)
10 szt.
Płytka Podporowa BAX WN08 9607 Smoxh Płytka Podporowa BAX WN08 9607 Smoxh 27,06 brutto
(0 opinie)
5 szt.
590,40 zł brutto

Opis

PRZEKRÓJ 20×20 mm
DŁUGOŚĆ 125 mm
PŁYTKA WNMG 0804rr
KĄT κr 95°

Specyfikacja techniczna noża tokarskiego MWLNR 20X20 K08

Dane techniczne
Oznaczenie ISO MWLNR 20X20 K08
Wysokość trzonka (h) 20 mm
Szerokość trzonka (b) 20 mm
Długość całkowita (L) 125 mm
Wysięg funkcjonalny (f) 26 mm
Kąt przystawienia (κr) 95°
Kąt przyłożenia 0° (negatywny)
System mocowania ISO — kombinowany (M)
Typ płytki WNMG 0804rr
Kierunek skrawania R — prawy (dostępna wersja L)
Producent Smoxh

Nóż tokarski MWLNR 20X20 K08 – do toczenia wzdłużnego z lekkim planowaniem

Nóż składany 20×20 mm na płytkę WNMG

Nóż tokarski MWLNR 20X20 K08 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 20×20 mm i długości 125 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.

W systemie mocowania kombinowanym (M) płytkę WNMG 0804rr trzymają jednocześnie docisk górny i sworzeń w jej otworze. Negatywna geometria płytki trygon 80° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami WNMG 08 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.

Dekodowanie oznaczenia MWLNR noża tokarskiego MWLNR 20X20 K08

Co oznaczają poszczególne litery w symbolu ISO

Dekodowanie oznaczenia MWLNR
M
Mocowanie kombinowane: docisk górny i sworzeń (M)
MOCOWANIE
Kombinowany (M)
Docisk górny i sworzeń mocują płytkę jednocześnie
W
Kształt płytki: trygon 80° (W)
KSZTAŁT PŁYTKI
Trygon 80° 80°
Płytka WNMG — negatywna, dwustronna, 6 krawędzi (3 na stronę)
L
Kąt przystawienia κr 95°, głowica noża z góry (L)
KĄT PRZYSTAWIENIA
κr = 95°
Toczenie wzdłużne + planowanie czoła
N
Kąt przyłożenia 0°, płytka negatywna (N)
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
R
Kierunek prawy (R)
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: 20×20 mm · Płytka: WNMG 0804rr

Typowe zastosowania noża tokarskiego MWLNR 20X20 K08

Operacje skrawania:

▸ Toczenie wzdłużne — kąt 95° zapewnia stabilne skrawanie wzdłuż osi detalu z lekkim planowaniem
▸ Obróbka zgrubna i średnia stali i żeliwa — negatywna geometria WNMG daje mocniejsze ostrze i 2× więcej krawędzi
▸ Obróbka wałów i tulei — nóż uniwersalny do toczenia zewnętrznego elementów obrotowych
▸ Toczenie stożków — obróbka powierzchni stożkowych na tokarkach CNC i konwencjonalnych
▸ Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania

W zestawie

Zawartość opakowania MWLNR 20X20 K08

Zawartość opakowania:

✓ Korpus noża MWLNR 20X20 K08 1 szt.
✓ Zacisk kombinowany (docisk + sworzeń) 1 szt.
✓ Klucz imbusowy do wymiany płytki 1 szt.
✗ Płytka skrawająca WNMG 0804rr (do dokupienia osobno) —

Kompatybilna płytka WNMG 0804rr

WNMG 0804rr

Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka WNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.

Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.

Montaż i wymiana płytki noża tokarskiego MWLNR 20X20 K08

Instrukcja dla mocowania kombinowanego (M)

Procedura wymiany płytki krok po kroku

1 Poluzuj zacisk

Odkręć śrubę mocującą 2-3 obroty

2 Wyczyść gniazdo

Usuń wióry i zanieczyszczenia

3 Włóż płytkę

Nasadź na sworzeń i dociśnij

4 Dokręć zacisk

Moment 0,6–1,2 Nm

Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.

Kontrola przed rozpoczęciem pracy:

▸ Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia
▸ Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona
▸ Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta
▸ Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe
▸ Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie)

Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.

Najczęściej zadawane pytania — MWLNR 20X20 K08

Do tego noża pasują płytki WNMG 0804rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.

Kąt przystawienia 95° zapewnia stabilne toczenie wzdłużne z lekkim planowaniem czoła. Typowy kąt do uniwersalnej obróbki na tokarkach CNC i konwencjonalnych.

Płytka WNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
