Płytka WNMG 080412 - Płytka tokarska H6310 Horn - nr. 1
search
  • Płytka WNMG 080412 - Płytka tokarska H6310 Horn - nr. 1
  • Płytka WNMG 080412 - Płytka tokarska H6310 Horn - nr. 2
Horn

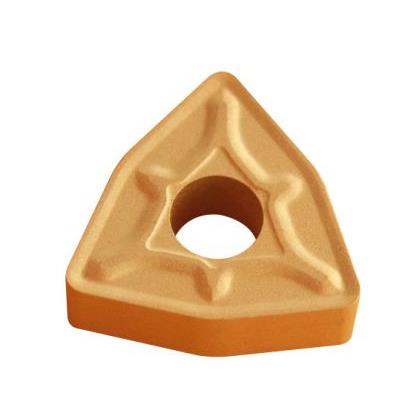

Płytka WNMG 080412 MA H6310 Horn

Horn Horn
0000004952
24,60 zł brutto

Cena netto: 20,00 zł

Wysyłamy w 24h
W magazynie: +100 szt.
W magazynie: +100 szt.

Wysyłamy w 24h

Zadzwoń i zamów: (44) 755-04-05

Opis

Płytka tokarska WNMG 080412 – wieloostrzowy trygon 80 stopni

Dane techniczne
Długość boku l 8,7 mm
Grubość płytki s 4,76 mm
Średnica otworu d1 5,16 mm
Promień naroża rε 1,2 mm
Kod ANSI WNMG 433
Płytka tokarska wieloostrzowa WNMG 080412 z węglika spiekanego H6310, dwustronny trygon 80 stopni z otworem i łamaczem wióra

Parametry skrawania płytki WNMG do stali i stali nierdzewnej

obróbka dokładna, średniodokładna i zgrubna — grupy ISO P i M

MateriałObróbka dokładnaObróbka średniodokładnaObróbka zgrubna
Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]Vc [m/min]Posuw f [mm/obr]ap [mm]
PStal 200-295 0,18 0,8 170-240 0,35 2,5 150-215 0,6 4
MStal nierdzewna 110-230 0,18 0,8 70-175 0,35 2,5 50-135 0,6 4

Płytka wieloostrzowa z węglika spiekanego H6310 – zastosowanie i budowa

dwustronny trygon 80 stopni z otworem i łamaczem wióra

Płytka tokarska WNMG 080412 to dwustronna, trygonalna płytka wieloostrzowa z węglika spiekanego w gatunku H6310, przeznaczona do toczenia stali i stali nierdzewnej. Kształt W, czyli trygon o kącie naroża 80 stopni, łączy wytrzymałość zbliżoną do naroża kwadratowego z lepszym dostępem do konturu detalu niż płytka kwadratowa. Negatywna geometria z kątem przyłożenia 0 stopni pozwala pracować obiema stronami płytki — łącznie sześcioma krawędziami skrawającymi. Duży promień naroża rε 1,2 mm wzmacnia naroże i sprzyja obróbce zgrubnej przy posuwach do 0,6 mm/obr. Otwór z obustronnym łamaczem wióra typu G wg ISO 1832 kontroluje spływ i łamanie wióra w całym zakresie posuwów.

Gatunek H6310 to uniwersalny węglik z powłoką PVD, obejmujący grupy ISO P20-P40 oraz M20-M40, czyli stale konstrukcyjne i stopowe oraz stale nierdzewne austenityczne; okazjonalnie sprawdza się także w żeliwie. Płytka z węglika spiekanego w tej geometrii jest wszechstronna: promień 1,2 mm nadaje się do obróbki średniodokładnej i zgrubnej, gdzie liczy się odporność krawędzi na obciążenia i przerywane skrawanie. Ta sama płytka skrawająca obsłuży wałki, tuleje i kołnierze bez wymiany na węższy promień między operacjami.

Najważniejsze zalety płytki z węglika spiekanego H6310

  • Sześć krawędzi skrawających — 3 naroża na każdą z dwóch stron obniżają koszt pojedynczego ostrza w porównaniu z płytkami jednostronnymi.
  • Gatunek H6310 do grup ISO P i M — uniwersalny węglik z powłoką PVD: stal (P20-P40) i stal nierdzewna (M20-M40), okazjonalnie także żeliwo.
  • Duży promień naroża rε 1,2 mm — wzmocnione naroże do obróbki zgrubnej i średniodokładnej przy posuwach do 0,6 mm/obr.
  • Kąt naroża 80 stopni daje wytrzymałą krawędź zbliżoną do płytki kwadratowej, przy lepszym dostępie do konturu detalu.
  • Klasa tolerancji M, czyli okrąg wpisany IC ±0,08 mm, daje powtarzalne położenie krawędzi po obrocie płytki w gnieździe.
  • Wymiary zgodne z normą ISO 1832: długość krawędzi 8,7 mm, IC 12,7 mm (1/2″), grubość 4,76 mm — pasują do oprawek z gniazdem trygonalnym 08.

Zastosowania i dobór parametrów płytki trygonalnej

Płytka WNMG 080412 (zapisywana też łącznie jako wnmg080412) sprawdza się przy toczeniu wzdłużnym i planowaniu detali ze stali konstrukcyjnych oraz elementów ze stali nierdzewnej — to typowe płytki do toczenia w produkcji seryjnej. Obroty wrzeciona wyznaczysz ze wzoru n = 1000·Vc/(π·D): dla wałka o średnicy 50 mm przy Vc = 200 m/min otrzymasz około 1273 obr/min, a po zwiększeniu średnicy do 80 mm — około 796 obr/min. Przy stalach nierdzewnych utrzymuj prędkość skrawania 50–230 m/min i stały posuw, aby uniknąć umocnienia zgniotowego warstwy skrawanej. Płytki wieloostrzowe w gatunku H6310 dostarcza koreańska marka Horn.

▲
Ograniczenie zastosowania

Gatunek H6310 nie jest przeznaczony do stali hartowanych powyżej 45 HRC — do toczenia na twardo wybierz wariant WNMG 080412 z krawędzią z regularnego azotku boru (CBN), przeznaczony do płytek tokarskich do stali hartowanej.

Dekoder oznaczenia płytki trygonalnej wg normy ISO 1832

jak czytać kod WNMG 080412 — pozycje 1–7 oznaczenia

Oznaczenie WNMG 080412 wg normy ISO 1832: 4 litery opisują geometrię i konstrukcję, 3 kody liczbowe — wymiary. Każde pole ma numer, ikonę i krótki opis.

Dekoder oznaczenia ISO 1832 — jak czytać kod

1Wkształt 2Nkąt α 3Mtolerancja 4Gtyp – 508wielkość 604grubość 712promień rε

Pozycje 1–4 · kod ISO

1WKształt

Trygon 80°

3 naroża po 80° na stronę

2NKąt przyłożenia

α = 0°

negatywna, dwustronna

3MTolerancja

Klasa M (pośrednia)

IC ±0,08 · grubość ±0,13 mm

4GTyp

Otwór + łamacz wióra

łamacz po obu stronach

Pozycje 5–7 · wymiary [mm]

508Wielkość

l = 8,7 mm

IC = 12,7 mm · 1/2″

604Grubość

s = 4,76 mm

między powierzchniami natarcia

712Promień naroża

rε = 1,2 mm

kod ÷ 10 → promień w mm

✓ 3 naroża × 2 strony = 6 krawędzi skrawających

Pełny zapis: WNMG 080412 = trygon 80° · negatywna · klasa M · otwór i łamacz · IC 12,7 mm (l 8,7 mm) · s 4,76 mm · rε 1,2 mm

Kompatybilne noże tokarskie

oprawki z gniazdem trygonalnym 08 — toczenie zewnętrzne i wewnętrzne

TWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→
TWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→
TWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→
TWLNR/L 4040 S0840×40 × 250 mmR prawy
←L lewy
→
PWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→
PWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→
PWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→
PWLNR/L 4040 S0840×40 × 250 mmR prawy
←L lewy
→
MWLNR/L 2020 K0820×20 × 125 mmR prawy
←L lewy
→
MWLNR/L 2525 M0825×25 × 150 mmR prawy
←L lewy
→
MWLNR/L 3232 P0832×32 × 170 mmR prawy
←L lewy
→
MWLNR/L 4040 S0840×40 × 170 mmR prawy
←L lewy
→
MWDNN 2020 K0820×20 × 125 mmR prawy
←L lewy
→
MWDNN 2525 M0825×25 × 150 mmR prawy
←L lewy
→
MWDNN 3232 P0832×32 × 170 mmR prawy
←L lewy
→
MWDNN 4040 S0840×40 × 170 mmR prawy
←L lewy
→
S25S TWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T TWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U TWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→
S50V TWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→
S25S PWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T PWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U PWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→
S50V PWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→
S25S MWLNR/L-08Ø25 | Ømin 32 mm | L=250R prawy
←L lewy
→
S32T MWLNR/L-08Ø32 | Ømin 40 mm | L=300R prawy
←L lewy
→
S40U MWLNR/L-08Ø40 | Ømin 50 mm | L=350R prawy
←L lewy
→
S50V MWLNR/L-08Ø50 | Ømin 63 mm | L=400R prawy
←L lewy
→

Najczęściej zadawane pytania o płytkę WNMG 080412

obsługa, dobór noży i parametry toczenia

Sześć — trygon ma 3 naroża na stronę, a negatywna geometria (kąt przyłożenia 0 stopni) pozwala używać obu stron płytki. Po stępieniu krawędzi wystarczy obrócić płytkę w gnieździe, bez zmiany oprawki.

Oprawki z gniazdem trygonalnym 08 (IC 12,7 mm): do toczenia zewnętrznego TWLNR/L, PWLNR/L i MWLNR/L (kąt przystawienia 95 stopni) oraz MWDNN (50 stopni) w przekrojach 20×20–40×40 mm; do toczenia wewnętrznego wytaczadła S25S–S50V z końcówką TWLNR/L, PWLNR/L lub MWLNR/L.

Tylko promieniem naroża: 0,4 mm służy do wykańczania przy małych posuwach, 0,8 mm to wariant uniwersalny, a 1,2 mm wybiera się do obróbki zgrubnej przy posuwach do 0,6 mm/obr. Pozostałe wymiary (IC 12,7 mm, grubość 4,76 mm) są identyczne.

Tak — gatunek H6310 obejmuje grupę ISO M20-M40. Utrzymuj prędkość skrawania 50–230 m/min, stały posuw i ciągłe chłodzenie emulsją: stal austenityczna słabo odprowadza ciepło i umacnia się zgniotowo przy zbyt wolnym skrawaniu.
