Opis
PRZEKRÓJ 40×40 mm
DŁUGOŚĆ 250 mm
PŁYTKA WNMG 0804rr
KĄT κr 95°
Specyfikacja techniczna noża tokarskiego MWLNR 40X40 08
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | MWLNR 40X40 08 |
| Wysokość trzonka (h) | 40 mm |
| Szerokość trzonka (b) | 40 mm |
| Długość całkowita (L) | 250 mm |
| Wysięg funkcjonalny (f) | 48 mm |
| Kąt przystawienia (κr) | 95° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — kombinowany (M) |
| Typ płytki | WNMG 0804rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Producent | Varel |

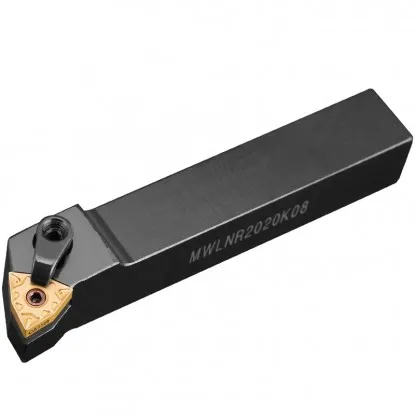

Nóż tokarski MWLNR 40X40 08 – do toczenia wzdłużnego z lekkim planowaniem
Nóż składany 40×40 mm na płytkę WNMG
Nóż tokarski MWLNR 40X40 08 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 40×40 mm i długości 250 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania kombinowanym (M) płytkę WNMG 0804rr trzymają jednocześnie docisk górny i sworzeń w jej otworze. Negatywna geometria płytki trygon 80° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Nóż współpracuje z płytkami WNMG 08 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia MWLNR noża tokarskiego MWLNR 40X40 08
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia MWLNR
M
MOCOWANIE
Kombinowany (M)
Docisk górny i sworzeń mocują płytkę jednocześnie
W
KSZTAŁT PŁYTKI
Trygon 80° 80°
Płytka WNMG — negatywna, dwustronna, 6 krawędzi (3 na stronę)
L
KĄT PRZYSTAWIENIA
κr = 95°
Toczenie wzdłużne + planowanie czoła
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: 40×40 mm · Płytka: WNMG 0804rr
Typowe zastosowania noża tokarskiego MWLNR 40X40 08
Operacje skrawania:
| ▸ | Toczenie wzdłużne — kąt 95° zapewnia stabilne skrawanie wzdłuż osi detalu z lekkim planowaniem |
| ▸ | Obróbka zgrubna i średnia stali i żeliwa — negatywna geometria WNMG daje mocniejsze ostrze i 2× więcej krawędzi |
| ▸ | Obróbka wałów i tulei — nóż uniwersalny do toczenia zewnętrznego elementów obrotowych |
| ▸ | Toczenie stożków — obróbka powierzchni stożkowych na tokarkach CNC i konwencjonalnych |
| ▸ | Produkcja seryjna na CNC — szybka wymiana płytki i powtarzalność pozycjonowania |
W zestawie
Zawartość opakowania MWLNR 40X40 08
Zawartość opakowania:
| ✓ | Korpus noża MWLNR 40X40 08 | 1 szt. |
| ✓ | Zacisk kombinowany (docisk + sworzeń) | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca WNMG 0804rr (do dokupienia osobno) | — |
Kompatybilna płytka WNMG 0804rr
WNMG 0804rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka WNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego MWLNR 40X40 08
Instrukcja dla mocowania kombinowanego (M)
Procedura wymiany płytki krok po kroku
1 Poluzuj zacisk
Odkręć śrubę mocującą 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź na sworzeń i dociśnij
4 Dokręć zacisk
Moment 0,8–1,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — MWLNR 40X40 08
Do tego noża pasują płytki WNMG 0804rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 95° zapewnia stabilne toczenie wzdłużne z lekkim planowaniem czoła. Typowy kąt do uniwersalnej obróbki na tokarkach CNC i konwencjonalnych.
Płytka WNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
