Opis
ŚREDNICA ø32 mm
DŁUGOŚĆ 300 mm
PŁYTKA WNMG 0804rr
KĄT κr 95°
Specyfikacja techniczna wytaczaka S32T MWLNR 08
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | S32T MWLNR 08 |
| Średnica trzonka (d) | ø32 mm |
| Efektywna wysokość (h) | 30 mm |
| Długość całkowita (L) | 300 mm |
| Wysięg funkcjonalny (f) | 22 mm |
| Min. średnica otworu (D_min) | ø40 mm |
| Kąt przystawienia (κr) | 95° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — kombinowany (M) |
| Typ płytki | WNMG 0804rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Materiał trzonka | Stal (S) |
| Producent | Smoxh |

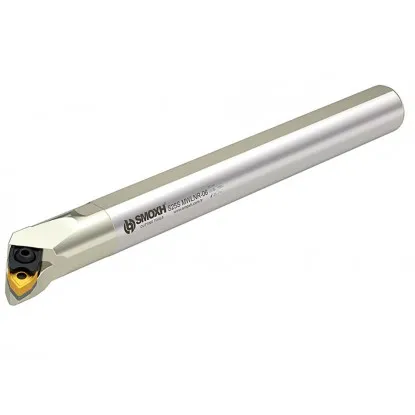

Wytaczak tokarski S32T MWLNR 08 – do toczenia wewnętrznego otworów
Nóż wewnętrzny do obróbki otworów od ø40 mm
Wytaczak tokarski S32T MWLNR 08 to wytaczak na płytki wymienne przeznaczony do toczenia wzdłużnego oraz obróbki zgrubnej i średniej otworów o średnicy od 40 mm. Stalowy trzonek okrągły o średnicy ø32 mm i długości 300 mm zapewnia stabilność skrawania nawet przy większym wysięgu narzędzia. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania kombinowanym (M) płytkę WNMG 0804rr trzymają jednocześnie docisk górny i sworzeń w jej otworze. Negatywna geometria płytki trygon 80° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Wytaczak współpracuje z płytkami WNMG 08 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia MWLNR wytaczaka S32T MWLNR 08
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia MWLNR
M
MOCOWANIE
Kombinowany (M)
Docisk górny i sworzeń mocują płytkę jednocześnie
W
KSZTAŁT PŁYTKI
Trygon 80° 80°
Płytka WNMG — negatywna, dwustronna, 6 krawędzi (3 na stronę)
L
KĄT PRZYSTAWIENIA
κr = 95°
Toczenie wzdłużne + planowanie czoła
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: ø32 mm (S32T, stal) · Płytka: WNMG 0804rr
Typowe zastosowania wytaczaka S32T MWLNR 08
Operacje skrawania:
| ▸ | Wytaczanie wzdłużne otworów — powiększanie i wykańczanie otworów cylindrycznych od ø40 mm |
| ▸ | Obróbka zgrubna i średnia otworów — negatywna geometria WNMG daje mocne ostrze; do wykańczania dobierz płytkę z łamaczem wykańczającym |
| ▸ | Toczenie stożków wewnętrznych — gniazda łożyskowe, fazy wewnętrzne, stożki Morse'a |
| ▸ | Lekkie planowanie czoła — kąt 95° pozwala na skrawanie powierzchni czołowej wewnątrz otworu |
| ▸ | Produkcja seryjna na CNC — powtarzalne pozycjonowanie ostrza i szybka wymiana płytki w uchwycie |
W zestawie
Zawartość opakowania S32T MWLNR 08
Zawartość opakowania:
| ✓ | Korpus wytaczaka S32T MWLNR 08 | 1 szt. |
| ✓ | Zacisk kombinowany (docisk + sworzeń) | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca WNMG 0804rr (do dokupienia osobno) | — |
Kompatybilna płytka WNMG 0804rr
WNMG 0804rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka WNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki wytaczaka S32T MWLNR 08
Instrukcja dla mocowania kombinowanego (M)
Procedura wymiany płytki krok po kroku
1 Poluzuj zacisk
Odkręć śrubę mocującą 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Nasadź na sworzeń i dociśnij
4 Dokręć zacisk
Moment 0,6–1,2 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 4×d (128 mm) bez podparcia, powyżej zastosuj tłumienie drgań |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie) |
Uwaga: Przy wytaczaniu stosuj chłodzenie wewnętrzne (przez wrzeciono) gdy to możliwe. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%. Duży wysięg narzędzia sprzyja drganiom — w razie wibracji zmniejsz głębokość skrawania i zwiększ posuw.
Najczęściej zadawane pytania — S32T MWLNR 08
Minimalna średnica otworu wynosi ø40 mm. Przy mniejszych otworach głowica noża koliduje z obrabianą ścianką, co uniemożliwia prawidłowe skrawanie.
Dla stalowego trzonka ø32 mm zalecany wysięg bez tłumienia to max 4×d, czyli 128 mm. Powyżej tej wartości mogą wystąpić drgania — zmniejsz głębokość skrawania lub zastosuj wytaczak z tłumieniem drgań.
Płytka WNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
