Opis
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | S16 MWLNR-06 |
| Średnica trzonka (d) | ø16 mm |
| Efektywna wysokość (h) | 15 mm |
| Długość całkowita (L) | 170 mm |
| Wysięg funkcjonalny (f) | 11 mm |
| Min. średnica otworu (D_min) | ø22 mm |
| Kąt przystawienia (κr) | 95° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — kombinowany (M) |
| Typ płytki | WNMG 0604rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Materiał trzonka | Stal (S) |
| Producent | Smoxh |

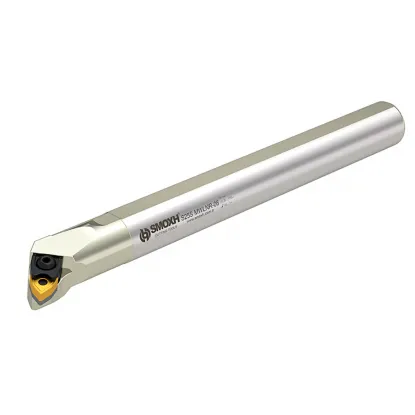

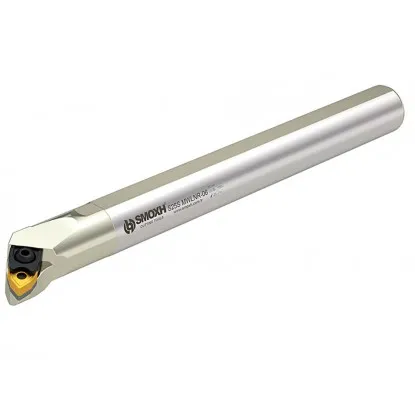

Nóż wewnętrzny do obróbki otworów od ø22 mm
Wytaczak tokarski S16 MWLNR-06 to wytaczak na płytki wymienne przeznaczony do toczenia wzdłużnego oraz obróbki zgrubnej i średniej otworów o średnicy od 22 mm. Stalowy trzonek okrągły o średnicy ø16 mm i długości 170 mm zapewnia stabilność skrawania nawet przy większym wysięgu narzędzia. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania kombinowanym (M) płytkę WNMG 0604rr trzymają jednocześnie docisk górny i sworzeń w jej otworze. Negatywna geometria płytki trygon 80° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Wytaczak współpracuje z płytkami WNMG 06 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Co oznaczają poszczególne litery w symbolu ISO





Operacje skrawania:
| ▸ | Wytaczanie wzdłużne otworów — powiększanie i wykańczanie otworów cylindrycznych od ø22 mm |
| ▸ | Obróbka zgrubna i średnia otworów — negatywna geometria WNMG daje mocne ostrze; do wykańczania dobierz płytkę z łamaczem wykańczającym |
| ▸ | Toczenie stożków wewnętrznych — gniazda łożyskowe, fazy wewnętrzne, stożki Morse'a |
| ▸ | Lekkie planowanie czoła — kąt 95° pozwala na skrawanie powierzchni czołowej wewnątrz otworu |
| ▸ | Produkcja seryjna na CNC — powtarzalne pozycjonowanie ostrza i szybka wymiana płytki w uchwycie |
Zawartość opakowania S16 MWLNR-06
Zawartość opakowania:
| ✓ | Korpus wytaczaka S16 MWLNR-06 | 1 szt. |
| ✓ | Zacisk kombinowany (docisk + sworzeń) | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca WNMG 0604rr (do dokupienia osobno) | — |
WNMG 0604rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka WNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Instrukcja dla mocowania kombinowanego (M)
Odkręć śrubę mocującą 2-3 obroty
Usuń wióry i zanieczyszczenia
Nasadź na sworzeń i dociśnij
Moment 0,6–1,2 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 4×d (64 mm) bez podparcia, powyżej zastosuj tłumienie drgań |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie) |
Uwaga: Przy wytaczaniu stosuj chłodzenie wewnętrzne (przez wrzeciono) gdy to możliwe. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%. Duży wysięg narzędzia sprzyja drganiom — w razie wibracji zmniejsz głębokość skrawania i zwiększ posuw.
Minimalna średnica otworu wynosi ø22 mm. Przy mniejszych otworach głowica noża koliduje z obrabianą ścianką, co uniemożliwia prawidłowe skrawanie.
Dla stalowego trzonka ø16 mm zalecany wysięg bez tłumienia to max 4×d, czyli 64 mm. Powyżej tej wartości mogą wystąpić drgania — zmniejsz głębokość skrawania lub zastosuj wytaczak z tłumieniem drgań.
Płytka WNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
kod produktu: 12524 w magazynie > 10 szt.
22,76 zł brutto
kod produktu: 0000004428 w magazynie > 10 szt.
22,76 zł brutto
kod produktu: 14667
9,84 zł brutto
