Opis
ŚREDNICA ø40 mm
DŁUGOŚĆ 350 mm
PŁYTKA WNMG 0804rr
KĄT κr 95°
Specyfikacja techniczna wytaczaka S40 TWLNR 08C
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | S40 TWLNR 08C |
| Średnica trzonka (d) | ø40 mm |
| Efektywna wysokość (h) | 37 mm |
| Długość całkowita (L) | 350 mm |
| Wysięg funkcjonalny (f) | 29,5 mm |
| Min. średnica otworu (D_min) | ø50 mm |
| Kąt przystawienia (κr) | 95° |
| Kąt przyłożenia | 0° (negatywny) |
| System mocowania | ISO — mocowanie górne i przez otwór (T) |
| Typ płytki | WNMG 0804rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Materiał trzonka | Stal (S) |
| Producent | Smoxh |

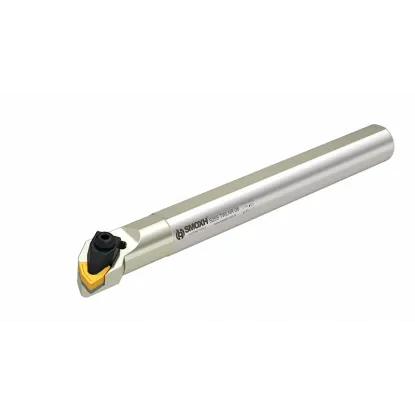

Wytaczak tokarski S40 TWLNR 08C – do toczenia wewnętrznego otworów
Nóż wewnętrzny do obróbki otworów od ø50 mm
Wytaczak tokarski S40 TWLNR 08C to wytaczak na płytki wymienne przeznaczony do toczenia wzdłużnego oraz obróbki zgrubnej i średniej otworów o średnicy od 50 mm. Stalowy trzonek okrągły o średnicy ø40 mm i długości 350 mm zapewnia stabilność skrawania nawet przy większym wysięgu narzędzia. Geometria z kątem przystawienia 95° umożliwia toczenie wzdłuż ścianki z jednoczesnym lekkim planowaniem czoła.
W systemie mocowania górnego i przez otwór (T) docisk mocuje płytkę WNMG 0804rr od góry i przez jej otwór. Negatywna geometria płytki trygon 80° z 6 krawędziami skrawającymi sprawdza się w obróbce zgrubnej i średniej, zapewniając wysoką wytrzymałość ostrza i ekonomiczność dzięki dwustronności. Wytaczak współpracuje z płytkami WNMG 08 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia TWLNR wytaczaka S40 TWLNR 08C
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia TWLNR
T
MOCOWANIE
Mocowanie górne i przez otwór (T)
Docisk mocuje płytkę od góry i przez jej otwór.
W
KSZTAŁT PŁYTKI
Trygon 80° 80°
Płytka WNMG — negatywna, dwustronna, 6 krawędzi (3 na stronę)
L
KĄT PRZYSTAWIENIA
κr = 95°
Toczenie wzdłużne + planowanie czoła
N
KĄT PRZYŁOŻENIA
α = 0° (neg.)
Ujemna geometria — płytki dwustronne, krawędzie z obu stron
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: ø40 mm (S40U, stal) · Płytka: WNMG 0804rr
Typowe zastosowania wytaczaka S40 TWLNR 08C
Operacje skrawania:
| ▸ | Wytaczanie wzdłużne otworów — powiększanie i wykańczanie otworów cylindrycznych od ø50 mm |
| ▸ | Obróbka zgrubna i średnia otworów — negatywna geometria WNMG daje mocne ostrze; do wykańczania dobierz płytkę z łamaczem wykańczającym |
| ▸ | Toczenie stożków wewnętrznych — gniazda łożyskowe, fazy wewnętrzne, stożki Morse'a |
| ▸ | Lekkie planowanie czoła — kąt 95° pozwala na skrawanie powierzchni czołowej wewnątrz otworu |
| ▸ | Produkcja seryjna na CNC — powtarzalne pozycjonowanie ostrza i szybka wymiana płytki w uchwycie |
W zestawie
Zawartość opakowania S40 TWLNR 08C
Zawartość opakowania:
| ✓ | Korpus wytaczaka S40 TWLNR 08C | 1 szt. |
| ✓ | Docisk górny ze śrubą | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca WNMG 0804rr (do dokupienia osobno) | — |
Kompatybilna płytka WNMG 0804rr
WNMG 0804rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka WNMG. Geometria negatywna oznacza, że płytka jest dwustronna i posiada 6 krawędzi skrawających, co daje mocniejsze ostrze i dwa razy więcej krawędzi niż w płytce jednostronnej.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki wytaczaka S40 TWLNR 08C
Instrukcja dla mocowania górnego i przez otwór (T)
Procedura wymiany płytki krok po kroku
1 Poluzuj docisk
Odkręć śrubę docisku 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe pod dociskiem
4 Dokręć docisk
Moment 0,8–1,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 4×d (160 mm) bez podparcia, powyżej zastosuj tłumienie drgań |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (6 krawędzi łącznie) |
Uwaga: Przy wytaczaniu stosuj chłodzenie wewnętrzne (przez wrzeciono) gdy to możliwe. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%. Duży wysięg narzędzia sprzyja drganiom — w razie wibracji zmniejsz głębokość skrawania i zwiększ posuw.
Najczęściej zadawane pytania — S40 TWLNR 08C
Minimalna średnica otworu wynosi ø50 mm. Przy mniejszych otworach głowica noża koliduje z obrabianą ścianką, co uniemożliwia prawidłowe skrawanie.
Dla stalowego trzonka ø40 mm zalecany wysięg bez tłumienia to max 4×d, czyli 160 mm. Powyżej tej wartości mogą wystąpić drgania — zmniejsz głębokość skrawania lub zastosuj wytaczak z tłumieniem drgań.
Płytka WNMG ma geometrię negatywną (kąt przyłożenia 0°), co oznacza, że jest dwustronna z 6 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć lub odwróć płytkę na kolejną — to znacząco obniża koszt narzędzia na detal.
