Opis
PRZEKRÓJ 8×8 mm
DŁUGOŚĆ 70 mm
PŁYTKA CCMT 0602rr
KĄT κr 90°
Specyfikacja techniczna noża tokarskiego SCACR 08x08 E06
| Dane techniczne | |
|---|---|
| Oznaczenie ISO | SCACR 08x08 E06 |
| Wysokość trzonka (h) | 8 mm |
| Szerokość trzonka (b) | 8 mm |
| Długość całkowita (L) | 70 mm |
| Wysięg funkcjonalny (f) | 10 mm |
| Kąt przystawienia (κr) | 90° |
| Kąt przyłożenia | 7° (poz.) |
| System mocowania | ISO — śruba centralna (S) |
| Typ płytki | CCMT 0602rr |
| Kierunek skrawania | R — prawy (dostępna wersja L) |
| Producent | Varel |
Nóż tokarski SCACR 08x08 E06 – do planowania czołowego i toczenia wzdłużnego
Nóż składany 8×8 mm na płytkę CCMT

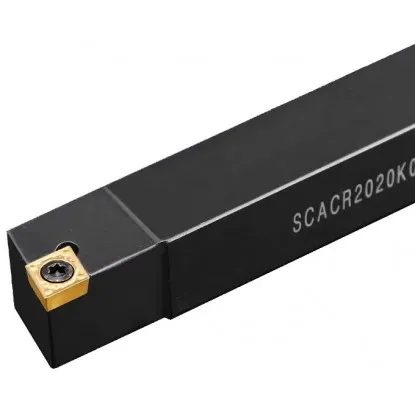

Nóż tokarski SCACR 08x08 E06 to nóż składany przeznaczony do toczenia zewnętrznego na tokarkach konwencjonalnych i CNC. Trzonek o przekroju 8×8 mm i długości 70 mm zapewnia sztywność wymaganą w obróbce przemysłowej. Geometria z kątem przystawienia 90° umożliwia planowanie czołowe i toczenie wzdłuż odsadzenia.
W systemie mocowania śrubą centralną (S) śruba dociska płytkę CCMT 0602rr przez jej otwór, więc do wymiany wystarczy odkręcić jedną śrubę. Pozytywna geometria płytki romb 80° z 2 krawędziami skrawającymi sprawdza się w obróbce wykańczającej, zapewniając niskie siły skrawania i gładką powierzchnię obrobioną. Nóż współpracuje z płytkami CCMT 06 w różnych gatunkach węglika — dobierz gatunek do obrabianego materiału.
Dekodowanie oznaczenia SCACR noża tokarskiego SCACR 08x08 E06
Co oznaczają poszczególne litery w symbolu ISO
Dekodowanie oznaczenia SCACR
S
MOCOWANIE
Śruba centralna (S)
Śruba dociska płytkę przez jej otwór centralny
C
KSZTAŁT PŁYTKI
Romb 80° 80°
Płytka CCMT — pozytywna, jednostronna, 2 krawędzie skrawające
A
KĄT PRZYSTAWIENIA
κr = 90°
Toczenie wzdłużne + planowanie czoła pod kątem 90°
C
KĄT PRZYŁOŻENIA
α = 7° (poz.)
Geometria pozytywna — niskie siły skrawania, obróbka wykańczająca i średnia
R
KIERUNEK
Prawy (R)
Posuw w lewo — od konika do wrzeciona
Trzonek: 8×8 mm · Płytka: CCMT 0602rr
Typowe zastosowania noża tokarskiego SCACR 08x08 E06
Operacje skrawania:
| ▸ | Planowanie czołowe — kąt 90° zapewnia równomierne skrawanie powierzchni czołowej |
| ▸ | Toczenie wzdłuż odsadzeń — kąt prosty umożliwia obróbkę kątów 90° |
| ▸ | Obróbka stali i żeliwa — pozytywna geometria CCMT zapewnia niskie siły skrawania |
| ▸ | Toczenie stopni i kołnierzy — obróbka przejść średnicowych |
| ▸ | Produkcja seryjna na CNC — powtarzalność pozycjonowania ostrza i szybka wymiana |
W zestawie
Zawartość opakowania SCACR 08x08 E06
Zawartość opakowania:
| ✓ | Korpus noża SCACR 08x08 E06 | 1 szt. |
| ✓ | Śruba centralna mocująca płytkę | 1 szt. |
| ✓ | Klucz imbusowy do wymiany płytki | 1 szt. |
| ✗ | Płytka skrawająca CCMT 0602rr (do dokupienia osobno) | — |
Kompatybilna płytka CCMT 0602rr
CCMT 0602rr
Płytka skrawająca nie wchodzi w skład zestawu — należy ją dokupić osobno. Płytka CCMT. Geometria pozytywna oznacza, że płytka jest jednostronna i posiada 2 krawędzie skrawające, co zapewnia niskie siły skrawania i dobrą jakość powierzchni.
Dobierz gatunek płytki do obrabianego materiału: P (stale konstrukcyjne), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Montaż i wymiana płytki noża tokarskiego SCACR 08x08 E06
Instrukcja dla systemu mocowania śrubą centralną (S)
Procedura wymiany płytki krok po kroku
1 Odkręć śrubę
Odkręć śrubę centralną 2-3 obroty
2 Wyczyść gniazdo
Usuń wióry i zanieczyszczenia
3 Włóż płytkę
Ustaw w gnieździe
4 Dokręć śrubę
Moment 1,5–2,5 Nm
Ważne: Nie przekraczaj zalecanego momentu dokręcania — może to uszkodzić gwint w gnieździe lub spowodować pęknięcie płytki.
Kontrola przed rozpoczęciem pracy:
| ▸ | Wysięg narzędzia — nie przekraczaj 1,5× wysokości trzonka bez podparcia |
| ▸ | Wysokość ostrza — ustaw ostrze na wysokości osi wrzeciona |
| ▸ | Stan gniazda — sprawdź czy powierzchnia stykowa nie jest uszkodzona lub zużyta |
| ▸ | Pewność mocowania — płytka nie może mieć żadnego luzu w gnieździe |
| ▸ | Indeksowanie — przy zużyciu krawędzi obróć płytkę na świeżą krawędź (2 krawędzie łącznie) |
Uwaga: Stosuj chłodzenie podczas obróbki — wydłuża żywotność płytki i poprawia jakość powierzchni. Przy pracy bez chłodziwa zmniejsz parametry skrawania o 20–30%.
Najczęściej zadawane pytania — SCACR 08x08 E06
Do tego noża pasują płytki CCMT 0602rr w dowolnym gatunku węglika. Dobierz gatunek do obrabianego materiału: P (stale), M (stal nierdzewna), K (żeliwo), N (aluminium). Kompatybilne płytki znajdziesz w sekcji „Powiązane produkty" poniżej.
Kąt przystawienia 90° zapewnia prostopadłe planowanie czoła i toczenie wzdłuż odsadzeń. Sprawdza się przy obróbce kołnierzy, stopni i kątów prostych na detalu.
Płytka CCMT ma geometrię pozytywną (kąt przyłożenia 7°), co oznacza, że jest jednostronna z 2 krawędziami skrawającymi. Po zużyciu jednej krawędzi obróć płytkę na świeżą krawędź.
